Opis produktu: Seeeduino Xiao - SAMD21 ARM Cortex M0+ - kompatybilny z Arduino
Niewielki moduł wyposażony w mikrokontroler SAM2D1G18 ARM Cortex M0+ z 256 kB flash oraz 32 kB SRAM kompatybilny z Arduino. Na płytce znajduje się 14 złącz GPIO, w tym 11 pinów cyfrowych / analogowych, 10 PWM, DAC, I2C, UART, SPI, SWD. Moduł posiada opisane wyprowadzenia, które ułatwiają podłączenie. Wyprowadzenia modułu pracują z napięciem 3,3 V. Moduł zasilany napięciem 5 V poprzez złącze USB typu C.

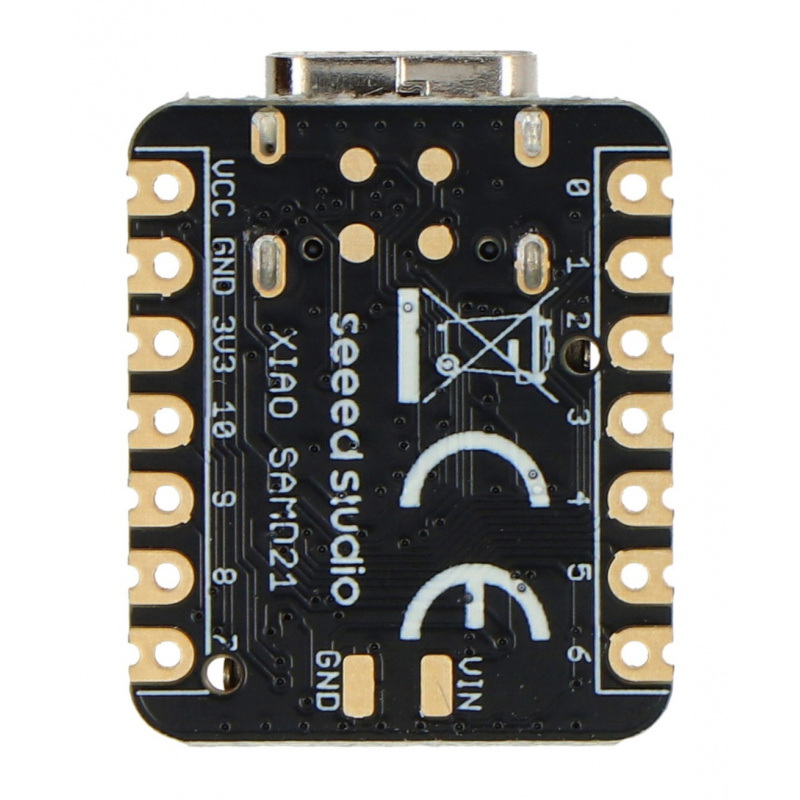

Niektóre wyprowadzenia Seeeduino Xiao posiadają różne funkcje, piny od A1/D1 do A10/D10 posiadają funkcję PWM, pin A0/D0 pełni funkcję DAC, która pozwala uzyskać prawdziwy sygnał analogowy, nie PWM. Seeeduino Xiao do zasilania oraz wgrywania kodu wykorzystuje złącze USB C. Na odwrocie płytki znajdują się również pady, które umożliwiają zasilanie płytki z poziomu baterii. Płytka może być programowana poprzez środowisko Arduino IDE. Moduł został wyposażony w rezonator kwarcowy 32,768 KHz, który zapewnia stabilność pracy układu.

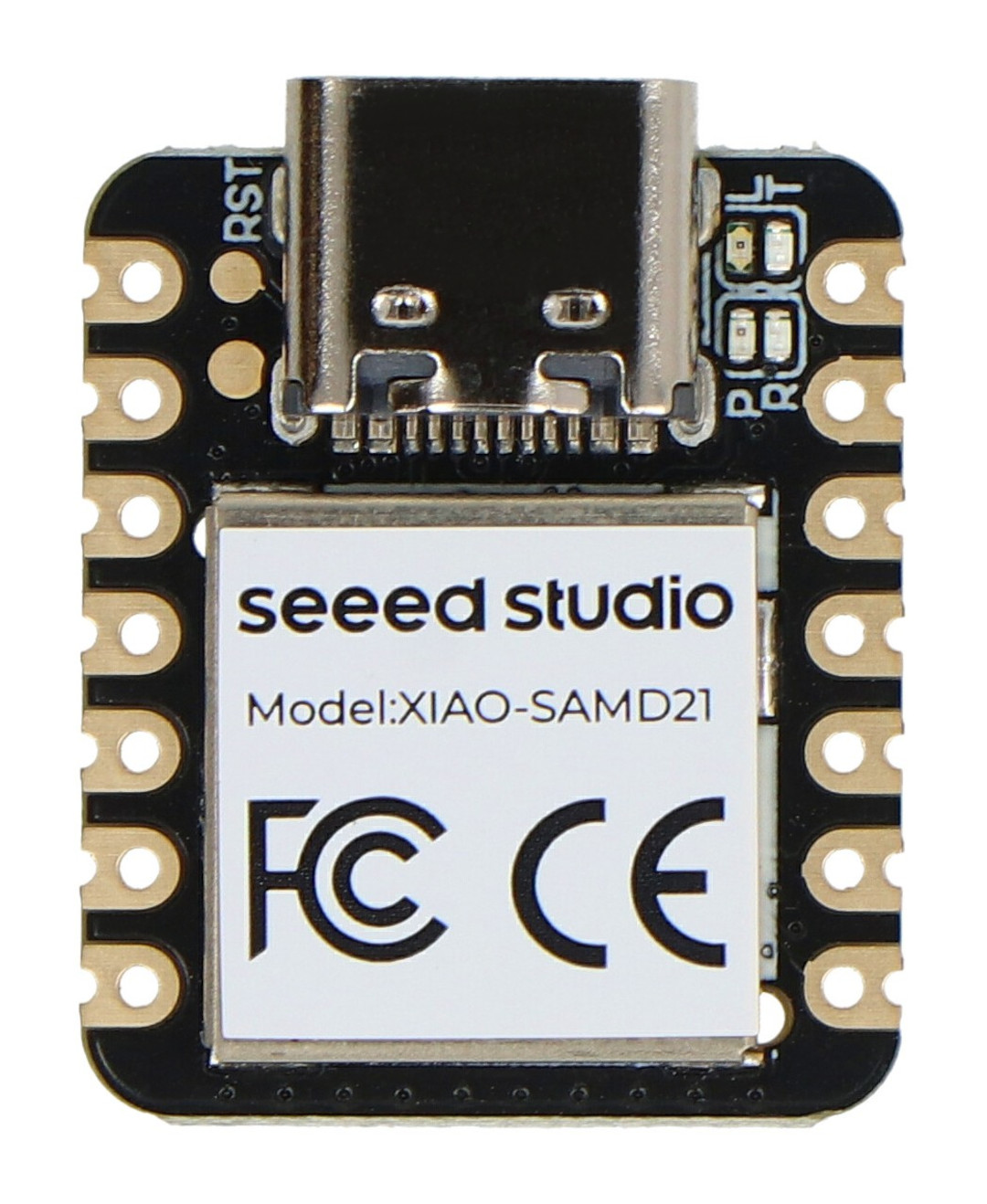

Moduł Seeeduino Xiao.

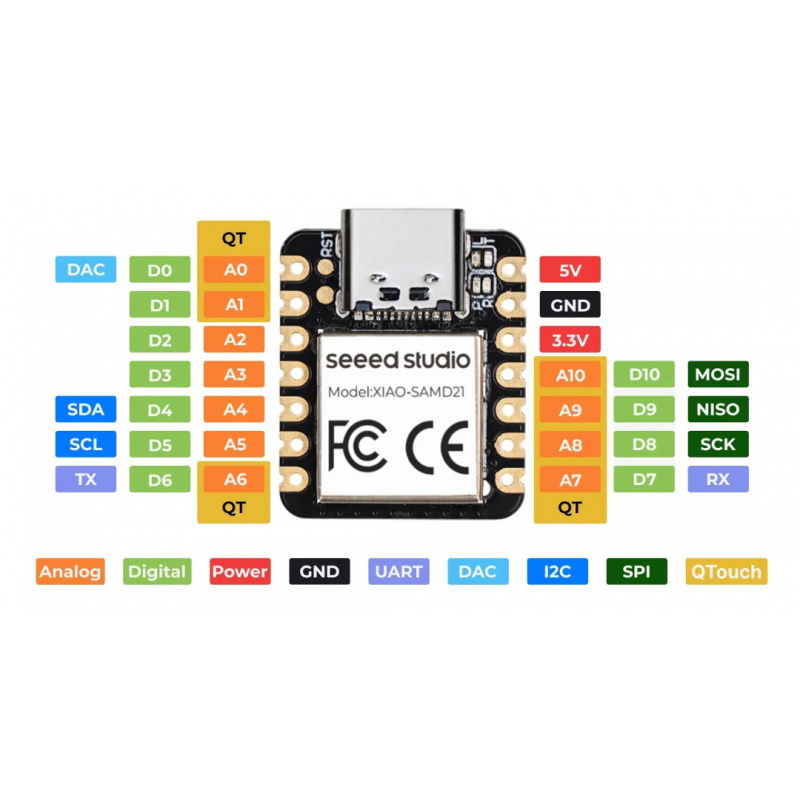

Wyprowadzenia modułu Seeeduino Xiao.
|
Uwaga! Wyprowadzenia modułu pracują z napięciem 3,3 V. Podłączenie wyższego napięcia może spowodować uszkodzenie układu. |
Główne cechy Seeeduino Xiao
- Wydajny mikrokontroler: SAMD21 ARM Cortex M0+ 32-bit 48 MHz z 256 kB flash oraz 32 kB SRAM.
- Szeroka kompatybilność: programowalny w Arduino IDE.
- Łatwość projektowania.
- Niewielkie wymiary: 23,5 x 17,5 mm.
- Wiele interfejsów: 11 cyfrowych / analogowych I/O, 10 PWM, 1 DAC, 1 SWD, 1 I2C, 1 UART, 1 SPI.

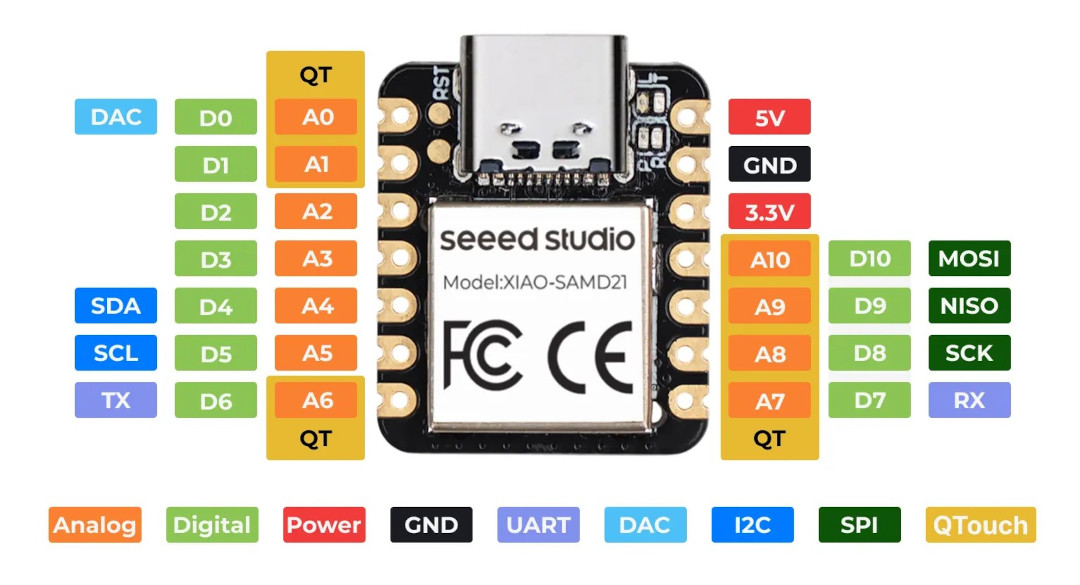

Wyprowadzenia modułu Seeeduino Xiao
Moduł został wyposażony w 14 GPIO, w tym w popularne interfejsy komunikacyjne, takie jak: cyfrowe i analogowe I/O, PWM, I2C, UART, SPI. Wszystkie wyprowadzenia zostały opisane na płytce.
Specyfikacja Seeeduino Xiao
- Układ: SAMD21 ARM Cortex M0+ 48 MHz
- Pamięć flash: 256 kB
- Pamięć SRAM: 32 kB
- GPIO: 14
- cyfrowe / analogowe I/O: 11
- I2C: 1
- SPI: 1
- UART: 1
- PWM: 10
- Zasilanie: 5 V - USB C
- Napięcie pracy: 3,3 V
- Komunikacja: USB C
- LED: 1x dioda LED użytkownika, 1x dioda zasilania, 2x dioda LED komunikacji szeregowej
- Przycisk reset
- Pady zasilania: do podłączenia baterii
- Kompatybilne z Arduino IDE
- Wymiary: 23,5 x 17,5 x 3,5 mm
Zestaw zawiera
- Moduł Seeeduino Xiao
- 4x naklejka
Seeeduino Xiao - SAMD21 ARM Cortex M0+ - kompatybilny z Arduino
Xiao - SAMD21 ARM Cortex M0+ został zaprojektowany i wyprodukowany przez firmę Seeeduino. Dzięki czytelemu opisaniu wszystkich wyprowadzeń, redukuje do minimum ryzyko nieprawidłowego podłączenia dodatkowych akcesoriów lub urządzeń.
Prezentowany model wyróżnia się niezwykle kompaktowymi rozmiarami i intuicyjną obsługą, dzięki czemu idealnie nadaje się mobilnych projektów wymagających prostego w użyciu mikrokontrolera.
Seeeduino Xiao - SAMD21 ARM Cortex M0+ - kompatybilny z Arduino
Opisywany moduł może być programowany przy pomocy doskonale opisanego środowiska Arduino Uno, działającego zarówno w trybie offline, jak i online. Różne interfejsy komunikacyjne zapewniają szerokie zastosowanie modułu.
