Opis produktu: Seeed Xiao MG24 - Matter / Thread / Bluetooth - Seeedstudio 102010590
Xiao MG24 to zaawansowana płytka rozwojowa stworzona dla projektów IoT, bazująca na układzie EFR32MG24 SoC z procesorem ARM Cortex M33 o taktowaniu 78 MHz. Obsługuje nowoczesne standardy komunikacji, takie jak Matter, Thread, Bluetooth LE 5.3 oraz ZigBee, co pozwala na realizację inteligentnych projektów zdalnej kontroli i automatyki. Płytka posiada 4 MB pamięci Flash, 256 kB RAM, 19 GPIO oraz wbudowaną antenę o zasięgu BLE do 50 m. Charakteryzuje się bardzo niskim poborem mocy (1,95 μA w trybie uśpienia) oraz posiada wbudowany układ ładowania 3,7 V Li-Pol. Dzięki kompaktowym wymiarom 21 x 17,8 mm oraz kompatybilności z Arduino IDE, Xiao MG24 to doskonały wybór do zasilanych akumulatorowo aplikacji IoT, czujników czy automatyzacji Smart Home.
Seeed Xiao MG24 - Matter / Thread / Bluetooth - Seeedstudio 102010590.

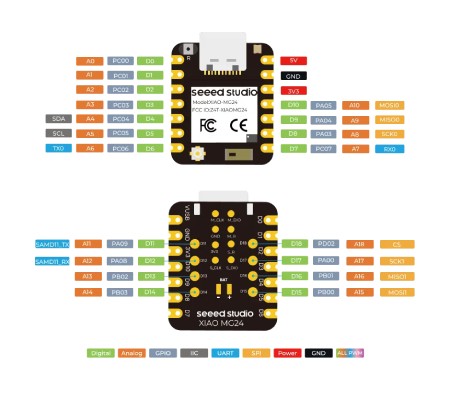

Wyprowadzenia dostępne na płytce.
Główne cechy Seeed Xiao MG24
- Ultra-niskie zużycie energii: zaledwie 1,95 μA w trybie głębokiego uśpienia
- Wydajny procesor: ARM Cortex M33 o taktowaniu 78 MHz z obsługą instrukcji DSP i FPU
- Nowoczesne standardy komunikacji: obsługa Matter, Thread, Bluetooth LE 5.3 oraz ZigBee
- Pamięć: 4 MB Flash oraz 256 kB RAM dla zaawansowanych aplikacji
- Małe wymiary: kompaktowy format 21 x 17,8 mm, idealny do projektów z ograniczoną przestrzenią
- Wbudowana antena: zasięg BLE do 50 m w otwartym terenie
- Liczne interfejsy: 19 GPIO, 2x SPI, 2x I2C oraz UART
- Ładowanie akumulatora: układ ładowania akumulatora Li-Pol 3,7 V, prąd ładowania 200 mA

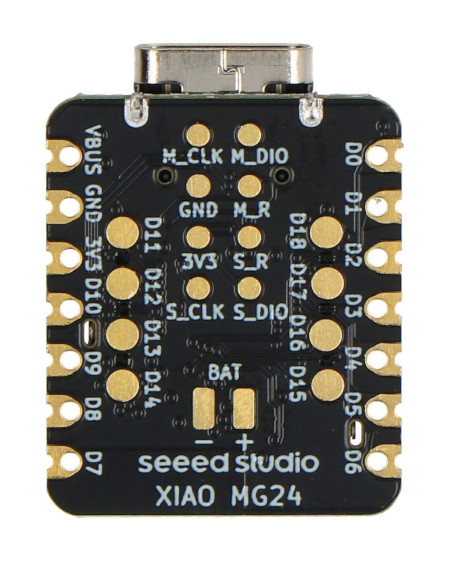

Rozmieszczenie elementów na płytce
- Przycisk resetowania
- Dioda sygnalizująca ładowanie
- Dioda użytkownika
- Port USB typu C do zasilania i programowania
- Złącze dla zewnętrznej anteny U.FL
- Wbudowana antena
- Interfejs debugowania SWD dla układu SAMD11
- Interfejs debugowania SWD dla układu MG24
- Pin do podłączenia akumulatora
- Złącze do podłączenia akumulatora

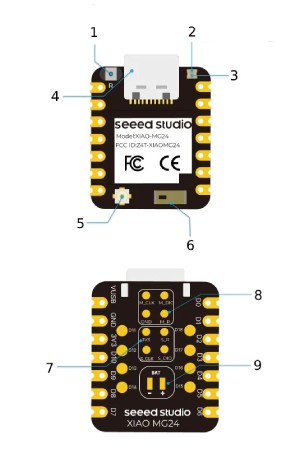

Rozmieszczenie elementów na płytce Xiao MG24.

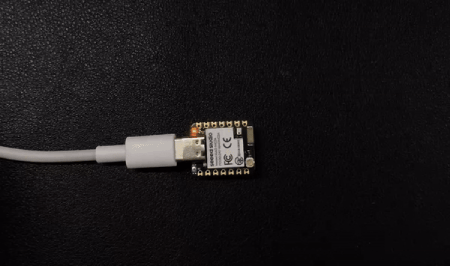

Uruchomienie programu Blink skutkuje zapaleniem się pomarańczowej diody użytkownika.
Współpraca Xiao MG24 z Arduino IDE
Xiao MG24 współpracuje z Arduino IDE, co pozwala na łatwe programowanie tego modułu. Wystarczy zainstalować środowisko Arduino na komputerze, a następnie dodać URL do menedżera płytek:https://siliconlabs.github.io/arduino/package_arduinosilabs_index.json.
Po wybraniu płytki Xiao MG24 w IDE, można rozpocząć programowanie, korzystając z przykładowych programów, takich jak "Blink". Więcej szczegółowych instrukcji znajdziesz w przewodniku użytkownika na stronie producenta.
Specyfikacja techniczna Xiao MG24
- Procesor: ARM Cortex M33 78 MHz, EFR32MG24 SoC
- Pamięć: 256 kB RAM, 1536 kB + 4 MB Flash
- Komunikacja: Matter, Thread, ZigBee, Bluetooth LE 5.3
- Interfejsy: 19 GPIO, 2x SPI, 1x UART, 2x I2C, PWM
- Pobór prądu:
- Normalny: 6,71 mA
- Uśpienie: 1,91 mA
- Głęboki sen: 1,95 μA
- Zasilanie: 5 V USB typu C lub 3,7 V Li-Pol
- Temperatura pracy: od -20°C do 70°C
- Wymiary: 21 x 17,8 mm
Zawartość zestawu
- 1x Seeed Xiao MG24
- 2x Listwa 7-pin

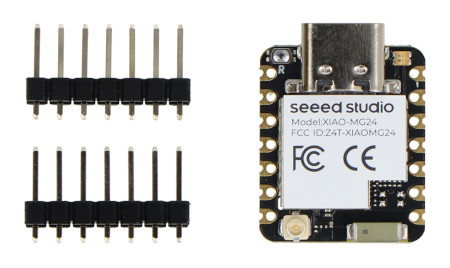

Elementy wchodzące w skład zestawu.
