Seeeduino Xiao Expansion Board - płytka rozszerzeń do modułu głównego Xiao

Indeks: SEE-18652 EAN: 5904422369200
Płytka rozszerzająca funkcjonalności modułu Seeeduino Xiao. Umożliwia szybsze i prostsze prototypowanie z wykorzystaniem tego miniaturowego modułu głównego. Na płytce znajdują się m.in. złącza systemu Grove, wyświetlacz OLED 0,96", złącze JST 2,0 mm umożliwiające podłączenie akumulatora Li-pol, zegar RTC, miejsce na baterię pastylkową oraz slot karty microSD. Zestaw składający się z płytki rozszerzeń i modułu głównego może być programowany przy wykorzystaniu języka Python. Wszystkie złącza na płytce zostały już wyprowadzone i nie ma potrzeby dodatkowego lutowania elementów. Całkowite wymiary płytki rozszerzeń wynoszą 58 x 42,5 mm.
Seeeduino Xiao Expansion Board - płytka rozszerzeń do modułu głównego Xiao
79,90 zł
64,96 zł netto
Zapłać później
Producent: Seeedstudio

Opis produktu: Seeeduino Xiao Expansion Board - płytka rozszerzeń do modułu głównego Xiao

Płytka rozszerzająca funkcjonalności modułu Seeeduino Xiao. Umożliwia szybsze i prostsze prototypowanie z wykorzystaniem tego miniaturowego modułu głównego. Na płytce znajdują się m.in. złącza systemu Grove, wyświetlacz OLED 0,96", złącze JST 2,0 mm umożliwiające podłączenie akumulatora Li-pol, zegar RTC, miejsce na baterię pastylkową oraz slot karty microSD. Zestaw składający się z płytki rozszerzeń i modułu głównego może być programowany przy wykorzystaniu języka Python. Wszystkie złącza na płytce zostały już wyprowadzone i nie ma potrzeby dodatkowego lutowania elementów. Całkowite wymiary płytki rozszerzeń wynoszą 58 x 42,5 mm.

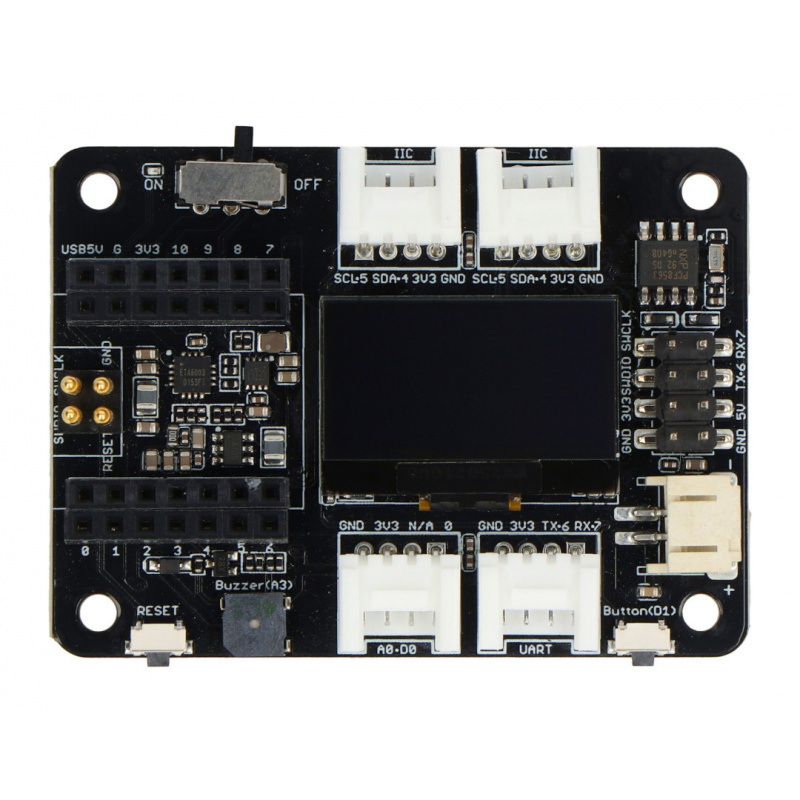

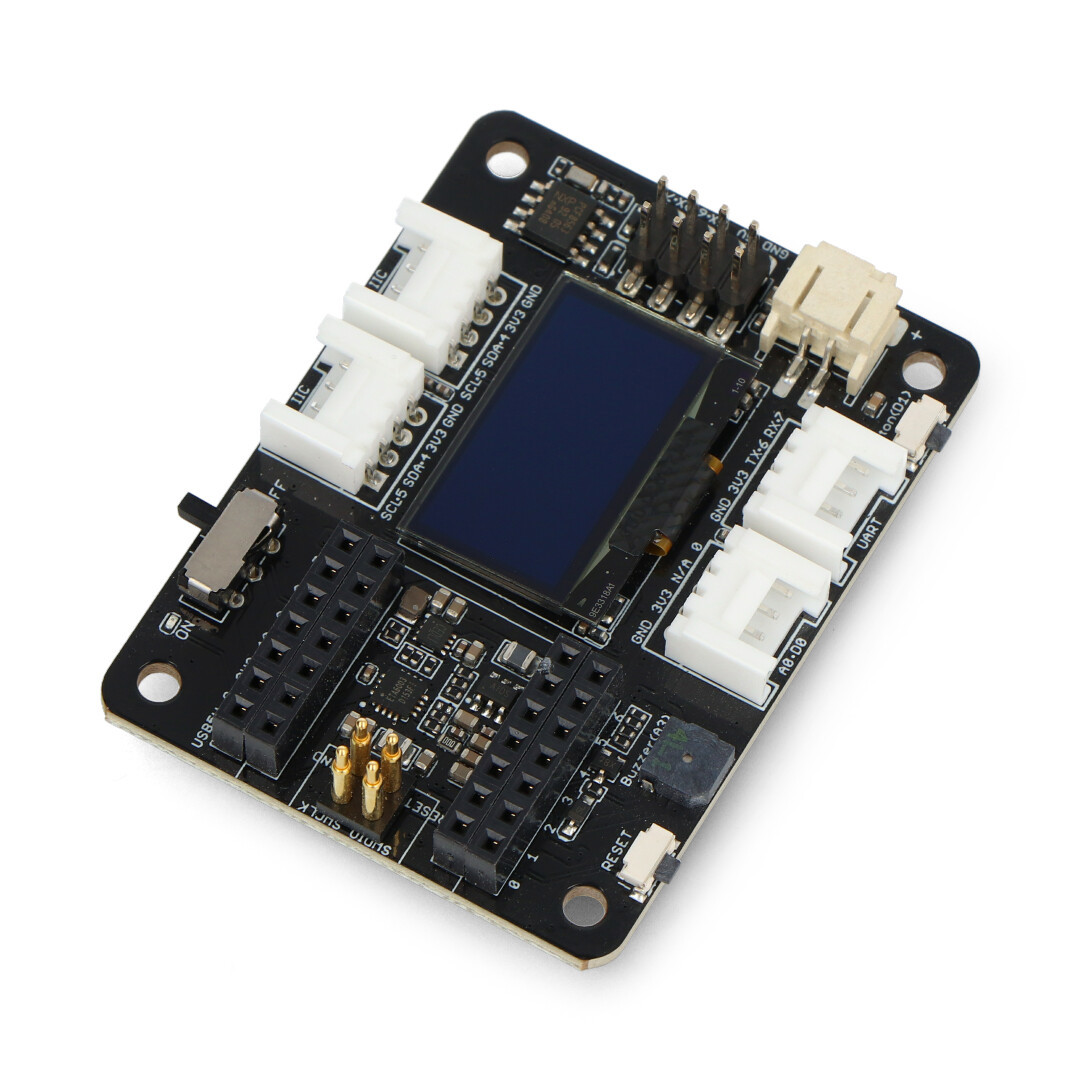

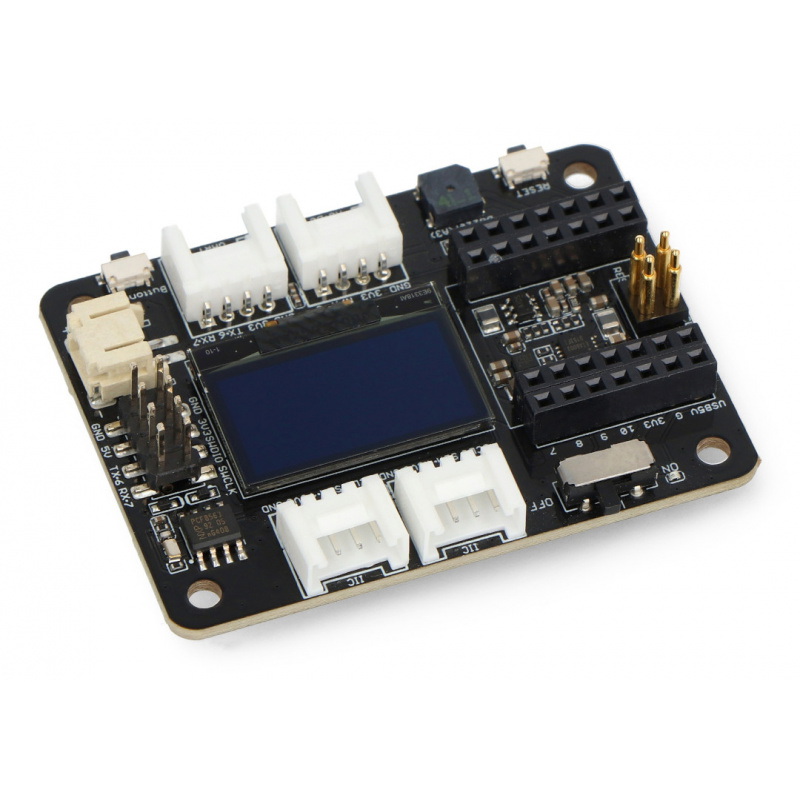

Bogato wyposażona płytka rozszerzeń do Seeeduio Xiao.

Bogato wyposażona płytka rozszerzeń do Seeeduino Xiao.

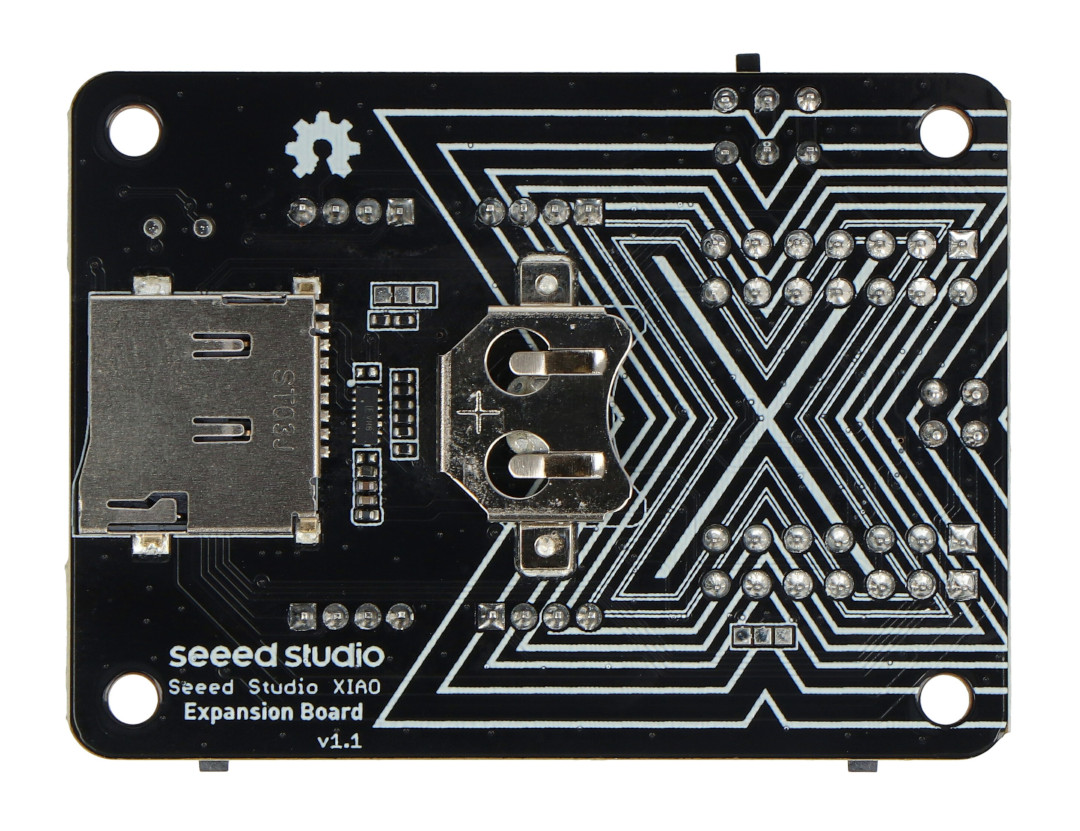

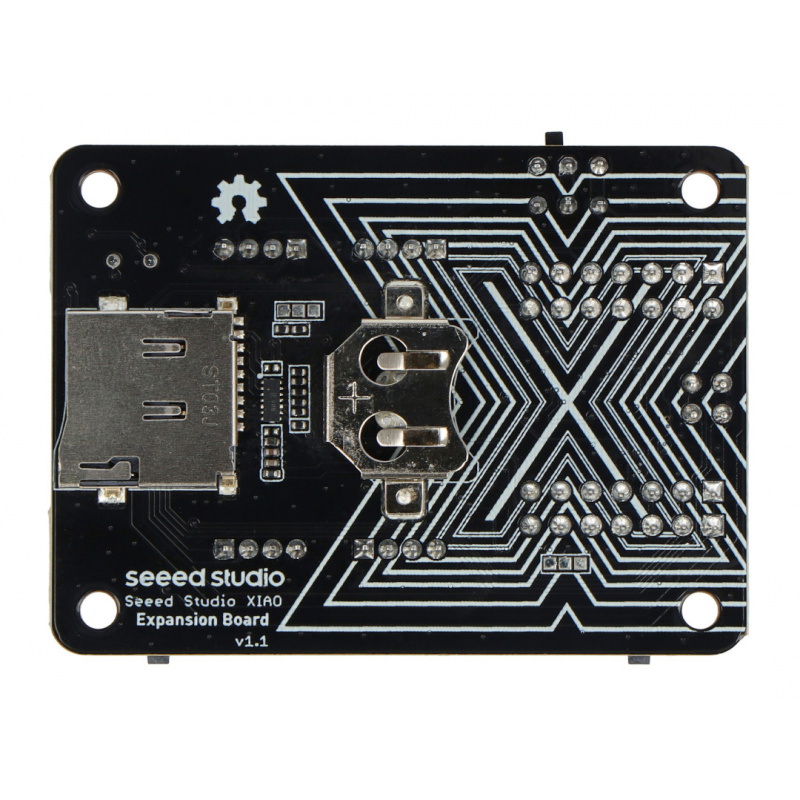

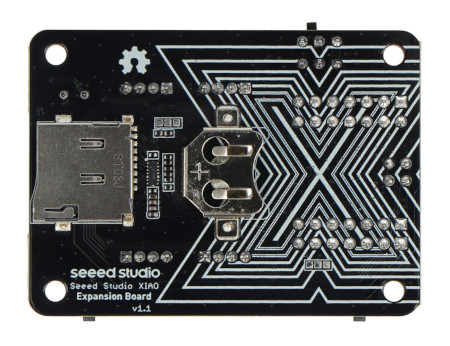

Sloty na kartę microSD i baterię CR1220 znajdują się na odwrocie płytki.

Sloty na kartę microSD i baterię CR1220 znajdują się na odwrocie płytki.

Kluczowe cechy płytki

  • Złącza zgodne z Seeeduino Xiao
  • Zintegrowany wyświetlacz OLED 0,96” - pozwala na wizualne wyświetlanie danych, co pozwala na bardziej wydajne i wygodniejsze debugowanie oraz testowanie nowych rozwiązań
  • Złącz męskie SWD - umożliwiajace podłączenie programatora-debuggera
  • Slot karty microSD - możliwość rozszerzenia pamięci sprawia, że nie musisz się martwić o ograniczoną ilość pamięci przy programowaniu z użyciem bibliotek
  • Precyzyjny zegar czasu rzeczywistego PCF8563T z dodatkowym zasilaniem baterią CR1220
  • Programowalny przycisk fizyczny
  • Złącza Grove - popularne złącza plug and play obsługujące protokoły
  • Złącze JST 2,0 mm do akumulatora Li-pol
  • Złącze 5 V na serwo - męskie złącza 5 V umożliwiające podłączenie serwomechanizmu

Porównanie rozszerzeń do Seeeduino Xiao

Podstawowe informacje
Grove - Shield for Seeeduino XIAO Raspberry Pi 3 vs 3 B+

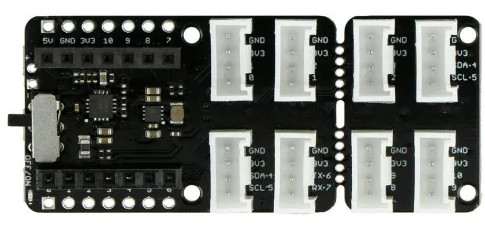

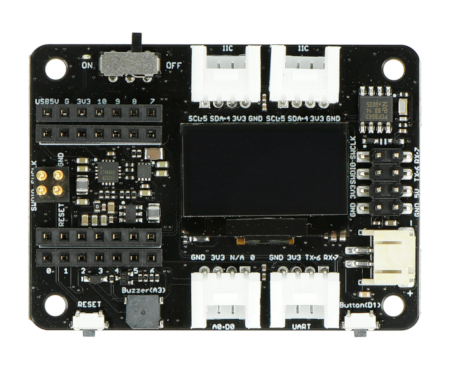

Model Grove - Shield for Seeeduino XIAO Seeeduino XIAO Expansion Board
Specyfikacja techniczna
Peryferia Brak
  • Wyświetlacz 0,96" OLED
  • RTC PCF8563T
  • Buzzer
  • Przycisk RESET
  • Przycisk programowalny
  • Złącza SWD
  • Złącza Grove
  • Złącza SWD
  • Złącza do serwomechanizmu 5 V
Złącza Grove
  • 2 x I2C
  • 1 x UART
  • 5 x A0/D0
  • 2 x  I2C
  • 1 x UART
  • 1 x A0/D0
Rozszerzenie pamięci Miejsce na pamięć Flash SPI Slot karty microSD
Złącze akumulatora Do samodzielnego wlutowania JST 2,0

Seeeduino Xiao Expansion Board - płytka rozszerzeń do modułu głównego Xiao

Seeeduino Xiao Expansion Board jest wydajnym i funkcjonalnym elementem rozszerzającym funkcjonalność bazowego modułu Seeeduino Xiao. Wydajna płytka rozszerzeń ma wielkość połowy płytki Raspberry Pi 4.

Minikomputer Xiao wraz z prezentowanym modułem rozszerzeń będzie wyposażony w OLED, RTC, rozszerzalną pamięć i przycisk RESET z możliwością indywidualnego zaprogramowania. Sprawdzi się doskonale jako moduł do programowania, także obsługiwany przez Python.

Seeeduino Xiao Expansion Board - dodatkowe informacje

W module rozszerzeń Seeeduino Xiao Expansion Board wszystkie piny są wyprowadzone, dzięki czemu nie musisz umieć lutować, aby prawidłowo podłączyć moduł do płyty głównej. Wyświetlacz 0,96 cali umożliwia wyświetlanie danych, a złącza plug and play Grove przydają się w podłączaniu urządzeń peryferyjnych.

Moduł posiada pasywny brzęczyk i wbudowany układ zarządzania baterią. Kompaktowe wymiary będą zaletą w przypadku stosowania w ograniczonych przestrzennie prototypach. Zobacz też pozostałe nasze minikomputery, w tym m.in. Arduino Micro, Arduino Mega i Arduino Uno.

Moduł - typ Hub / nakładka
UC - microSD Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
Szerokość opakowania 8 cm
Wysokość opakowania 1.5 cm
Głębokość opakowania 12 cm
Masa opakowania 0.019 kg
