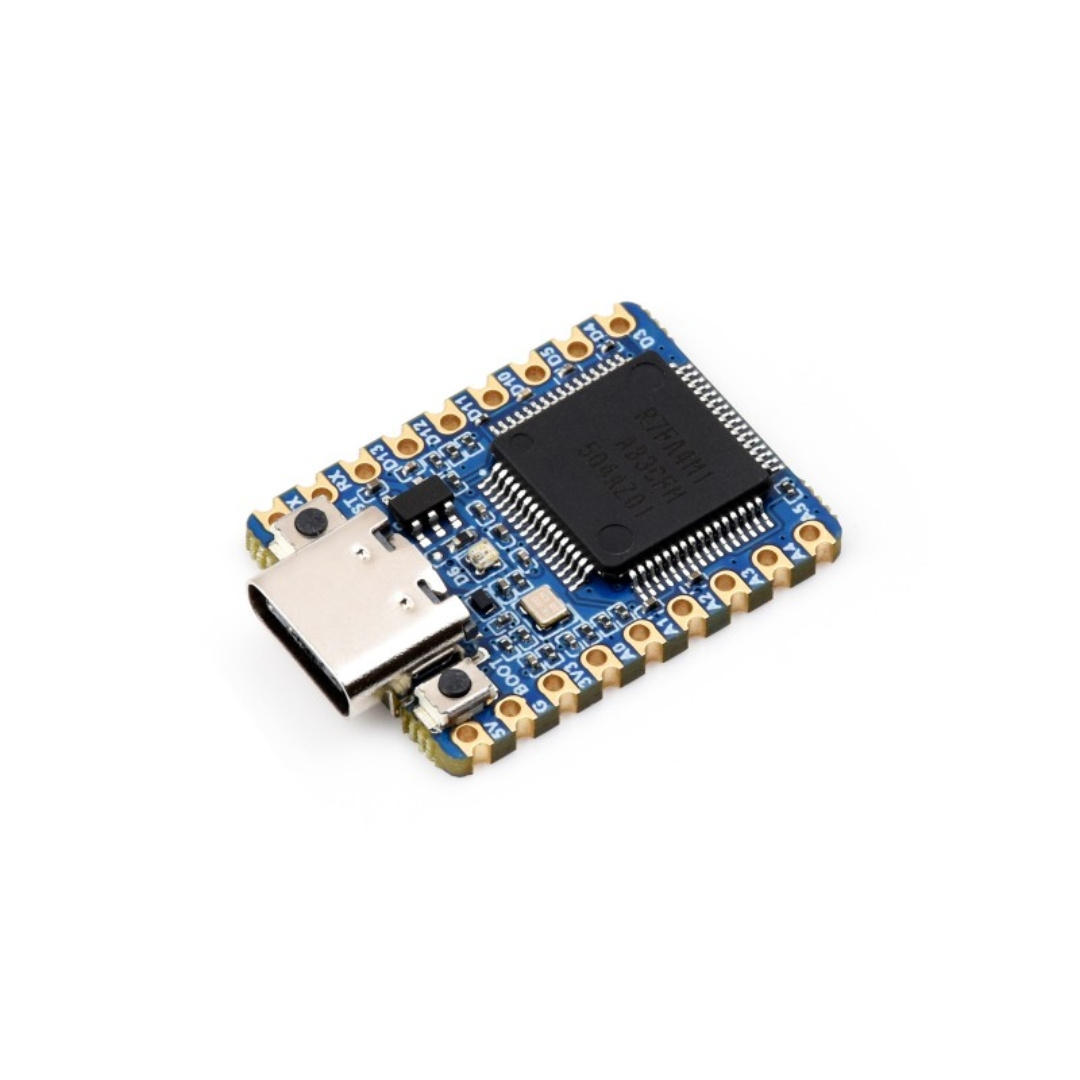

Opis produktu: RA4M1-Zero - mini płytka deweloperska - ARM Cortex M4 - Waveshare 30661
RA4M1-Zero to miniaturowa płytka deweloperska stworzona z myślą o projektach wymagających niezawodności, bezpieczeństwa i niewielkich rozmiarów. Oparta na mikrokontrolerze Renesas RA4M1 (ARM Cortex-M4, 48 MHz), oferuje 256 kB pamięci Flash, 32 kB SRAM i 8 kB EEPROM. Dzięki wsparciu dla Arduino IDE, integracji z interfejsami USB, CAN, ADC / DAC oraz kompaktowym wymiarom 18 x 23,5 mm, RA4M1-Zero znajduje zastosowanie w wielu profesjonalnych i hobbystycznych projektach embedded. Moduł został zaprojektowany z myślą o łatwej integracji w produkcji dzięki otworom półprzelotowym i pełnemu dostępowi do GPIO.

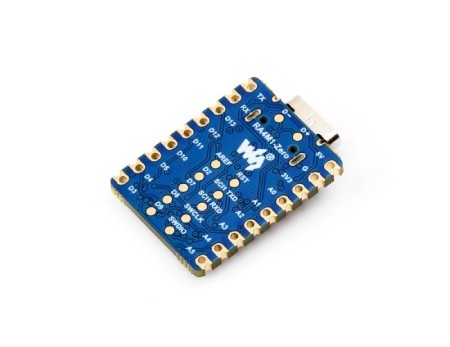

RA4M1-Zero - mini płytka deweloperska - ARM Cortex M4 - Waveshare 30661.
RA4M1-Zero to miniaturowa płytka deweloperska stworzona z myślą o projektach wymagających niezawodności, bezpieczeństwa i niewielkich rozmiarów.
Cechy szczególne
- Wydajny mikrokontroler RA4M1 - wyposażony jest w procesor ARM Cortex-M4, który działa z częstotliwością taktowania 48 MHz. Mikrokontroler posiada jednostkę FPU, a także 256 kB pamięci Flash, 32 kB SRAM i 8 kB EEPROM, co zapewnia dużą przestrzeń na dane i programy
- Bogaty zestaw peryferiów - RA4M1-Zero oferuje 14-bitowy ADC, 12-bitowy DAC, kontroler CAN oraz interfejs USB 2.0, co umożliwia realizację różnorodnych funkcji w aplikacjach embedded, w tym komunikację z innymi urządzeniami
- Zaawansowane funkcje bezpieczeństwa - obsługuje szyfrowanie firmware, bezpieczny bootloader oraz ochronę przed sabotażem, co zapewnia wysoki poziom bezpieczeństwa danych i systemu
- Obsługa Arduino IDE - dzięki wsparciu dla Arduino IDE, programowanie na płytce jest łatwe i szybkie, zarówno dla początkujących, jak i zaawansowanych użytkowników. Szeroka baza zasobów ułatwia rozpoczęcie pracy nad projektami
- RGB LED WS2812 - wbudowana dioda RGB WS2812 sterowana przez GPIO D6 pozwala na wizualne sygnalizowanie stanu urządzenia lub systemu, co jest przydatne w projektach z interakcją użytkownika
- Miniaturowa konstrukcja - płytka ma wymiary 18 x 23,5 mm, co czyni ją idealnym rozwiązaniem do urządzeń o ograniczonej przestrzeni, takich jak IoT czy urządzenia wearable
- Przystosowanie do produkcji seryjnej - zastosowanie technologii SMT i otworów półprzelotowych ułatwia montaż płytki w produkcji masowej, co czyni ją odpowiednią do projektów przemysłowych
Zastosowania w praktyce
RA4M1-Zero sprawdzi się w szerokim zakresie zastosowań - od urządzeń IoT, przez sterowniki przemysłowe, po nowoczesne projekty edukacyjne. Dzięki wbudowanemu interfejsowi CAN może być używany w systemach motoryzacyjnych, a kompaktowe rozmiary czynią go idealnym rozwiązaniem dla urządzeń typu wearable i kompaktowych sterowników. Obsługa Arduino IDE sprawia, że płytka nadaje się również do szybkiego prototypowania.
RA4M1-Zero znajduje zastosowanie w wielu profesjonalnych i hobbystycznych projektach embedded.

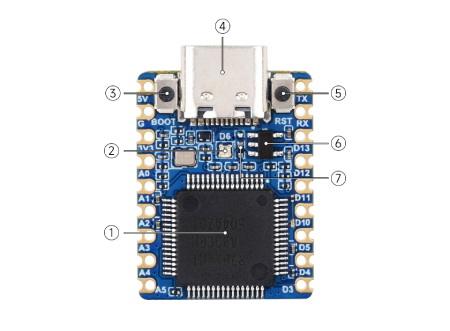

Rozmieszczenie elementów na płytce RA4M1-Zero.Rozmieszczenie elementów na płytce
- Mikrokontroler ARM Cortex-M4
- Dioda RGB
- Przycisk BOOT
- Złącze USB typu C
- Przycisk RESET
- Stabilizator LDO
- Rezystor 0R
Specyfikacja techniczna płytki
- Mikrokontroler: Renesas R7FA4M1AB3CFM (ARM Cortex-M4, 48 MHz, FPU)
- Pamięć Flash: 256 kB
- Pamięć SRAM: 32 kB
- EEPROM: 8 kB
- Interfejsy: USB 2.0, CAN, ADC 14-bit, DAC 12-bit
- LED: RGB WS2812 (GPIO D6)
- Zasilanie: przez złącze USB typu C
- Przełączniki: BOOT i RESET
- Stabilizator LDO: ME6217C33M5G, 800 mA
- Wybór napięcia logiki: 3,3 V / 5 V (domyślnie 3,3 V)
- Kompatybilność: Arduino IDE
- Wymiary: 18 x 23,59 mm
Zawartość zestawu
- 1x płytka rozwojowa RA4M1-Zero
Moduł został zaprojektowany z myślą o łatwej integracji w produkcji dzięki otworom półprzelotowym i pełnemu dostępowi do GPIO.
