Velleman VMA101 ATmega2560 Mega - moduł kompatybilny z Arduino

Indeks: VEL-11600 EAN: 5410329725174

Moduł firmy Velleman zgodny z Arduino Mega. Posiada 54 cyfrowych wejść/wyjść, 15 kanałów PWM, 16 wejść analogowych oraz popularne interfejsy komunikacyjne.

Velleman VMA101 ATmega2560 Mega - moduł kompatybilny z Arduino
185,00 zł
150,41 zł netto
Zapłać później
Producent: Velleman

Opis produktu: Velleman VMA101 ATmega2560 Mega - moduł kompatybilny z Arduino

Moduł firmy Velleman zgodny z Arduino Mega 2560. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy Velleman.

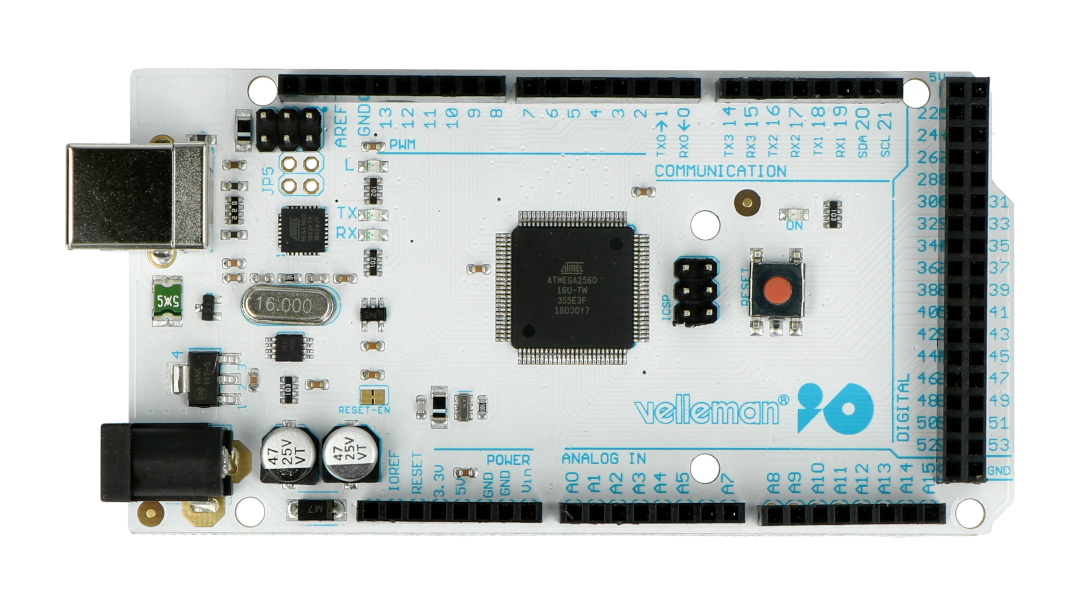

Płytka zawiera mikrokontroler ATmega 2560, wyposażony w 54 cyfrowych wejść/wyjść z czego 15 można używać jako wyjścia PWM (np. do sterowania silnikami) i 16 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. Moduł posiada także: złącze USB, gniazdo zasilające DC, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

Velleman ATmega2560 Mega - kompatybilny z Arduino



W celu uruchomienia modułu, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Mega.



Zasilanie

Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.



Programowanie

Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.



Specyfikacja

  • Napięcie zasilania: 7 V do 12 V
  • Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2
  • Mikrokontroler: ATmega 2560
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 8 kB
  • Pamięć Flash: 256 kB (8 kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 4 kB
  • Porty I/O: 54
  • Wyjścia PWM: 15
  • Ilość wejść analogowych: 16
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo USB typ B (przewód  USB do nabycia osobno)
  • Przylutowane złącze ISP

Velleman VMA101 ATmega2560 Mega - moduł kompatybilny z Arduino

Duża liczba wyprowadzeń gwarantuje uniwersalne wykorzystanie modułu. Ponadto pełna kompatybilność z popularnym mikrokontrolerem Arduino Mega sprawia, że Velleman VMA101 ATmega2560 Mega jest wykorzystywany do projektów charakteryzujących się różnym poziomem skomplikowania.

Dzięki opisaniu płytki, ryzyko nieprawidłowego podłączenia dodatkowych akcesoriów bądź urządzeń jest zredukowane do minimum.

Velleman VMA101 ATmega2560 Mega - moduł kompatybilny z Arduino - czym jeszcze się wyróżnia?

Moduł został zaprojektowany i wyprodukowany przez firmę Velleman. Pełna kompatybilność z intuicyjnym środowiskiem Arduino IDE w praktyce oznacza możliwość programowania zarówno w trybie offline, jak i online.

W asortymencie sklepu Botland, oprócz szerokiego wyboru modułów kompatybilnych z mikrokontrolerem Arduino, znajdziesz także akcesoria. Ich głównym zadaniem jest rozszerzenie możliwości urządzenia bazowego o konkretną funkcjonalność.



Napięcie zasil. od 7.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega2560
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 4 kB
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 8 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 54
UC - wejścia analog. 16
UC - Taktowanie 16 MHz
UC - Kanały PWM 15
UC - Interfejs USB USB B
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 13 cm
Wysokość opakowania 1.5 cm
Głębokość opakowania 11 cm
Masa opakowania 0.044 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
