Opis produktu: Seeeduino Nano
Jest to nieduża płytka podobna do Seeeduino V4.2 / Arduino UNO oraz w pełni kompatybilna z Arduino Nano pod względem pinów i rozmiarów. Seeeduino Nano podobnie jak i Seeeduino V4.2 zbudowana jest wokół 8-bitowego mikrokontrolera ATmega328P. Można więc używać tych samych kodów prsogramów na obydwóch płytkach. Płytka Seeeduino Nano jest prawie 4 razy mniejsza od Seeeduino V4.2, jednak posiada te same funkcje. Dzięki swoim niewielkim rozmiarom (43 mm x 18 mm) pomoże zaoszczędzić więcej miejsca podczas tworzenia projektów. Zamiast zasilania przez port USB typu C, można użyć pinów VIN oraz GND do zasilania Seeeduino. Zakres wejściowy VIN wynosi od 7 V do 12 V. Należy też pamiętać, że Interfejs I2C nie jest wyposażony w rezystor podciągający. Zaleca się użycie rezystora 4,7 k do podciągnięcia napięcia do VCC podczas jego używania.
Cechy Seeeduino Nano
- W pełni kompatybilny z Arduino Nano
- Zamiast wtyku miniUSB (jak w Arduino Nano) posiada symetryczny wtyk USB typu C
- Posiada jedno złącze I2C
- Ma niewielkie rozmiary
- Zbudowany wokół mikrokontrolera ATmega328P

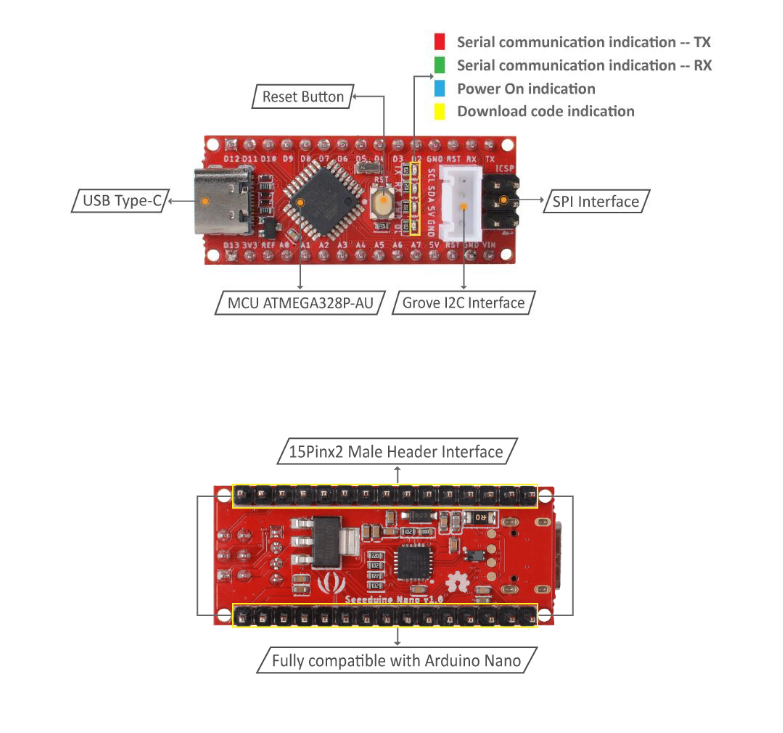

Przykład zastosowania Seeeduino Nano
Specyfikacja Seeeduino Nano
PIN | Przewód |
---|---|
Mikrokontroler |
ATmega328P |
Wejście zasilania |
USB typu C |
Napięcie zasilania |
USB: 5 V |
Cyfrowe Piny wejścia / wyjścia | 14 |
Kanał PWM | 6 |
Kanały wejścia analogowego | 8 |
Maksymalna częstotliwość procesora | 16 MHz |
Pamięć flash | 32 KB |
Maksymalne napięcie wejściowe USB - C | 2 A |
Maksymalne napięcie wyjściowe VCC | 1 A |
Maksymalne napięcie na pinie 3V3 | 200 mA |
Wymiary | 43 mm x 18 mm |
Seeeduino Nano - kompatybilny z Arduino
Oferujemy wyjątkowe urządzenie - moduł Seeeduino Nano. To płytka, która jest w pełni zgodna z Arduino Nano.
Kompatybilność między płytkami to przede wszystkim podobne wymiary, takie samo rozłożenie pinów GPIO oraz zastosowany ten sam mikrokontroler ATmega328P (8 bitów). Oznacza to, że wszelkie nakładki do oryginalnych płytek Arduino Nano będą współpracowały z Seeeduino Nano - to samo dotyczy również oprogramowania.

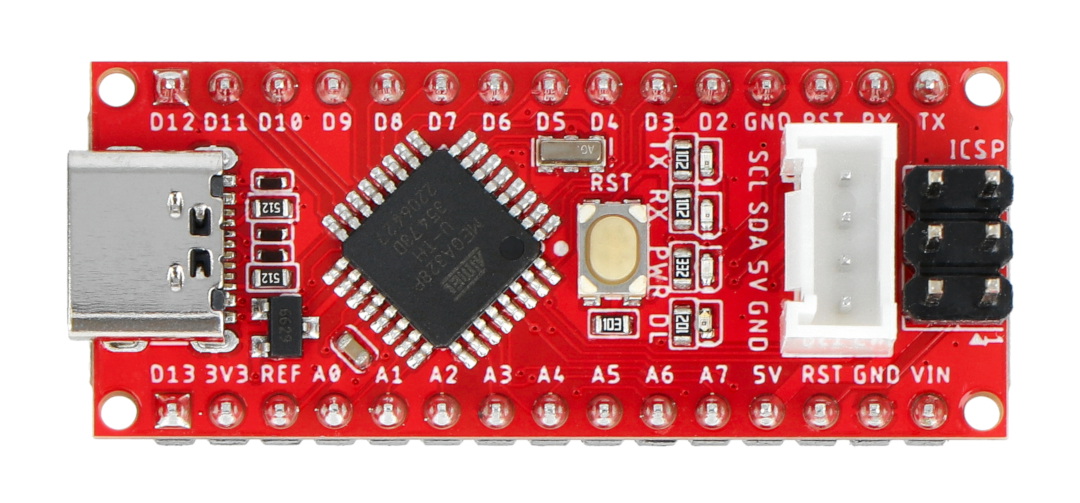

Moduł Seeeduino Nano zgodny z Arduino Nano
Moduł Seeeduino wyposażony jest w port USB typu C za pomocą którego możesz zaprogramować urządzenie, wykorzystując również współpracujące środowisko Arduino IDE. Chcąc zasilić płytkę możesz skorzystać z tego samego portu, ale jeżeli wolisz pozostawić go wolnego, to możesz po prostu skorzystać z pinów VIN oraz GND.
W naszej ofercie znajdziesz znacznie więcej modułów i nakładek, które są zgodne z takimi płytkami jak Arduino Nano, Arduino Uno czy Arduino Leonardo.
