Opis produktu: Seeed Xiao nRF54L15 Sense - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991422
Xiao nRF54L15 Sense to rozszerzona wersja klasycznego Xiao nRF54L15, wzbogacona o mikrofon PDM oraz czujnik IMU 6 DOF. Płytka oparta na układzie Nordic nRF54L15 oferuje wysoką wydajność, energooszczędność i najnowsze technologie bezprzewodowe, w tym Bluetooth LE 6.0 z Channel Sounding oraz wsparcie dla Matter, Thread i ZigBee. Kompaktowe rozmiary, zintegrowane zarządzanie energii i możliwość ładowania akumulatora czynią z niej idealne rozwiązanie do inteligentnych urządzeń ubieralnych, czujników i prototypowania IoT.

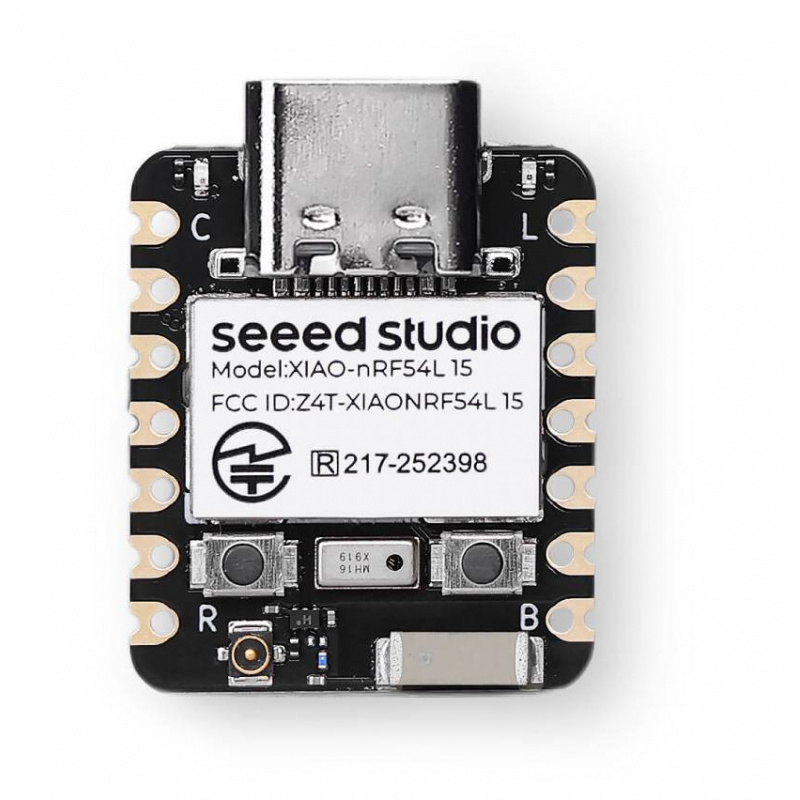

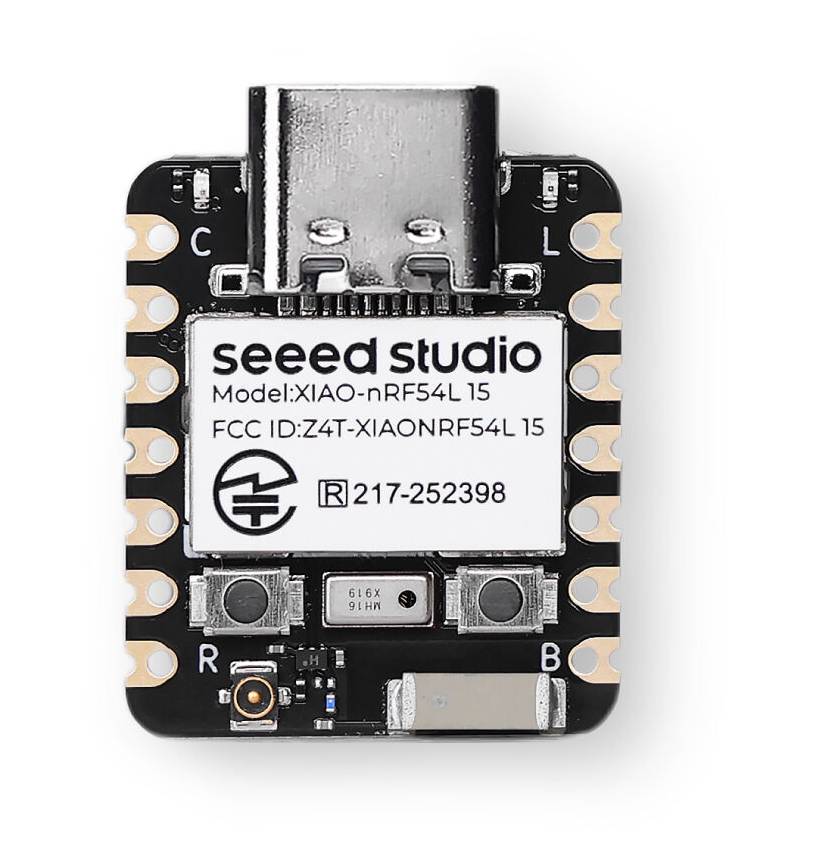

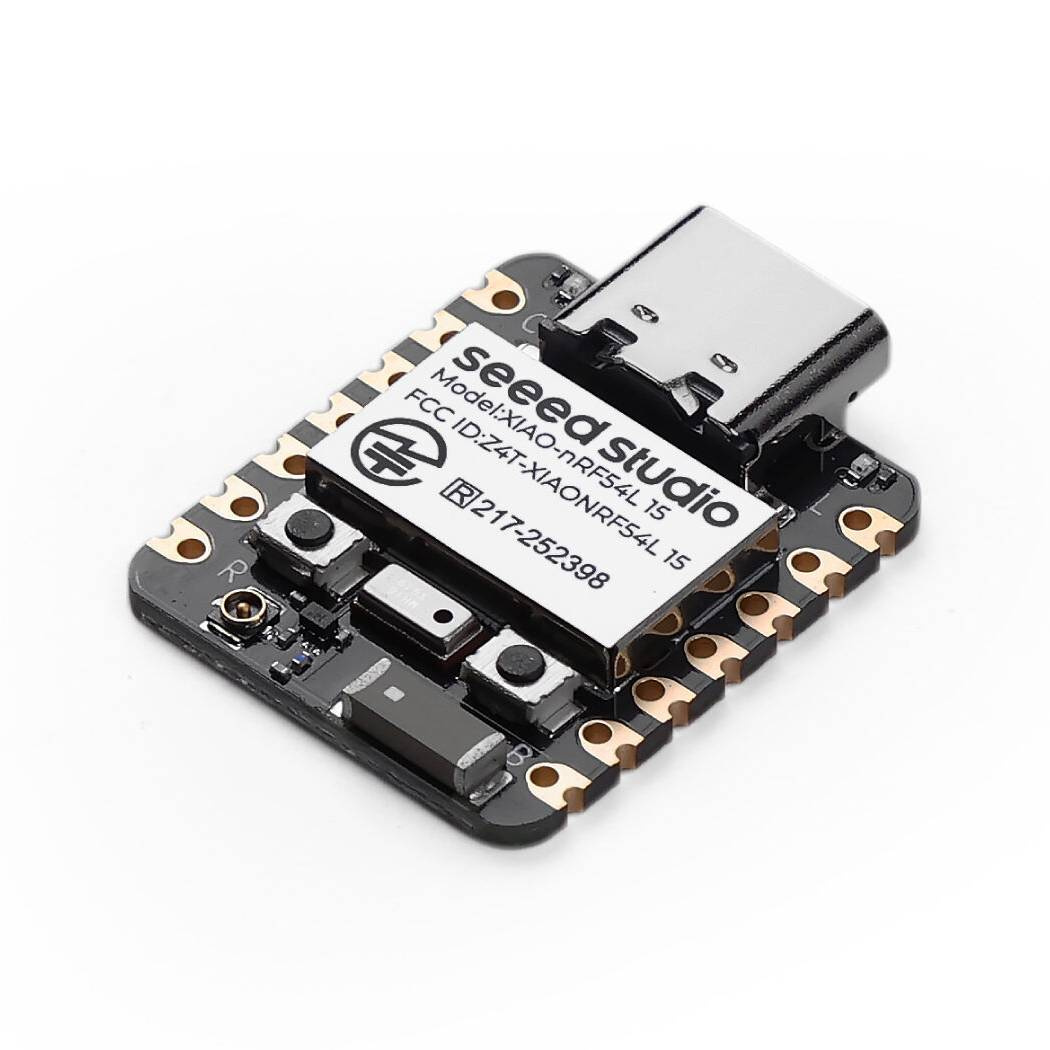

Seeed Xiao nRF54L15 Sense - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991422.
Płytka bazuje na układzie SoC nRF54L15 firmy Nordic.
Główne cechy Xiao nRF54L15 Sense
- Zaawansowany SoC: Arm Cortex-M33 128 MHz + RISC-V 128 MHz FLPR
- Wsparcie dla wielu protokołów: BLE 6.0, Matter, Thread, ZigBee, Amazon Sidewalk, NFC
- Wbudowane sensory: cyfrowy mikrofon PDM oraz czujnik IMU 6 DOF
- Niezwykle niskie zużycie energii: poniżej 0,6 µA w trybie System OFF (na poziomie SoC)
- Zintegrowane ładowanie akumulatora: układ PMIC oraz port USB typu C
- 14 GPIO: obsługa I2C, SPI, UART, ADC, RTC
- Zabezpieczenia sprzętowe: TrustZone, Secure Boot, ochrona kryptograficzna, detekcja manipulacji

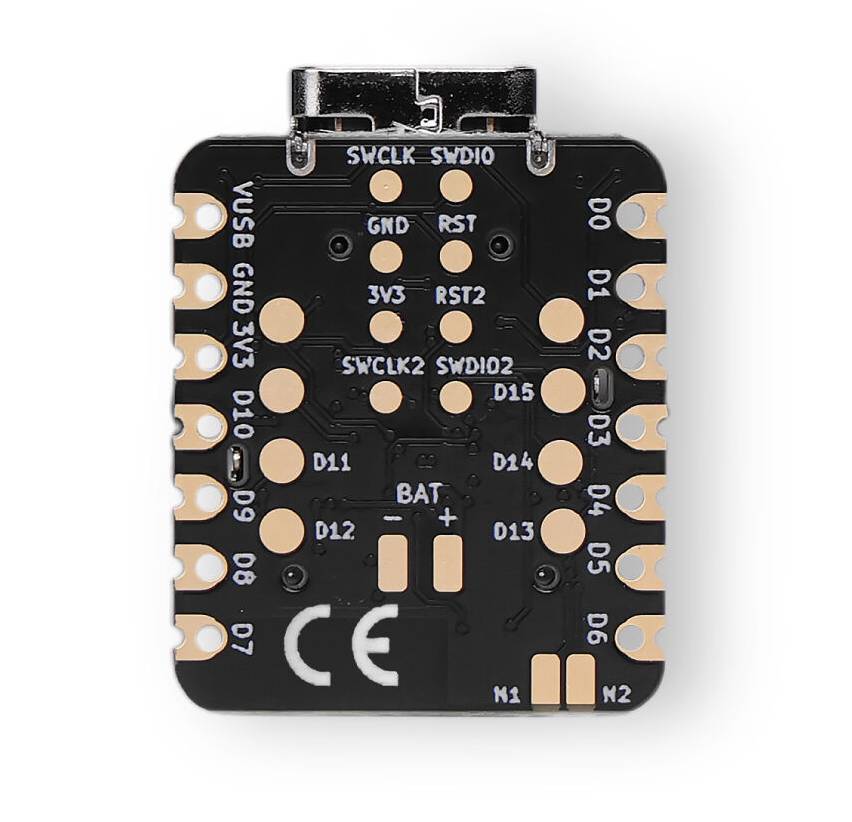

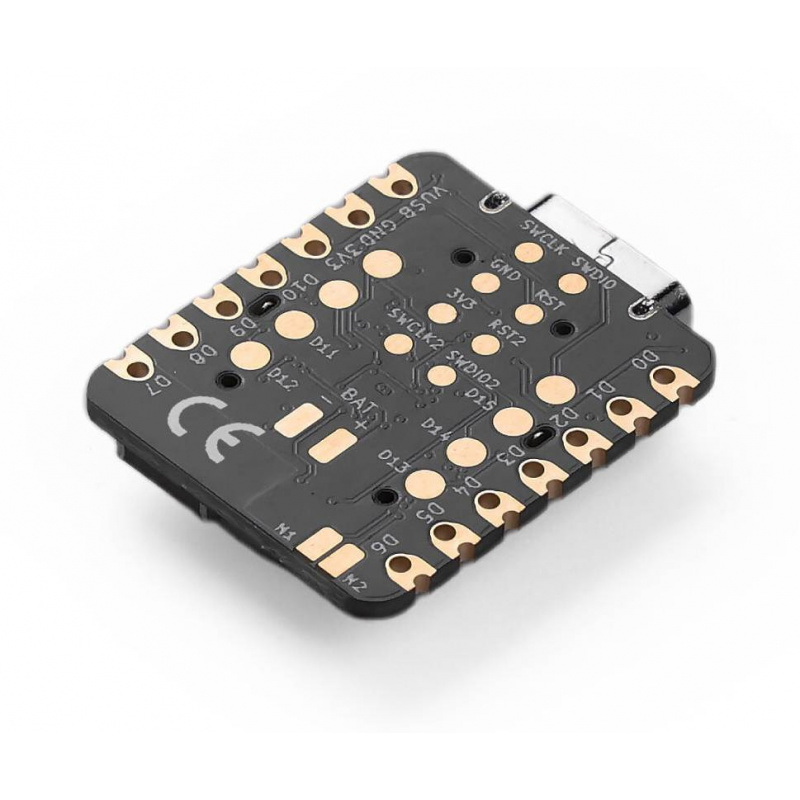

Wyprowadzenia i interfejsy komunikacyjne
Xiao nRF54L15 Sense oferuje 14 wyprowadzeń GPIO, w tym interfejsy I2C, UART, SPI i wejścia analogowe ADC. Na płytce znajdują się piny debugowania JTAG / SWD, wyjścia antenowe (ceramiczna + złącze IPEX4), NFC oraz specjalne wyprowadzenia do zarządzania zasilaniem. Funkcje dodatkowe obejmują diodę LED użytkownika, LED ładowania oraz przycisk resetu i użytkownika. Komunikacja bezprzewodowa obejmuje BLE 6.0 (w tym Channel Sounding), Thread, ZigBee, Matter oraz protokoły własne 2,4 GHz do 4 Mb/s.

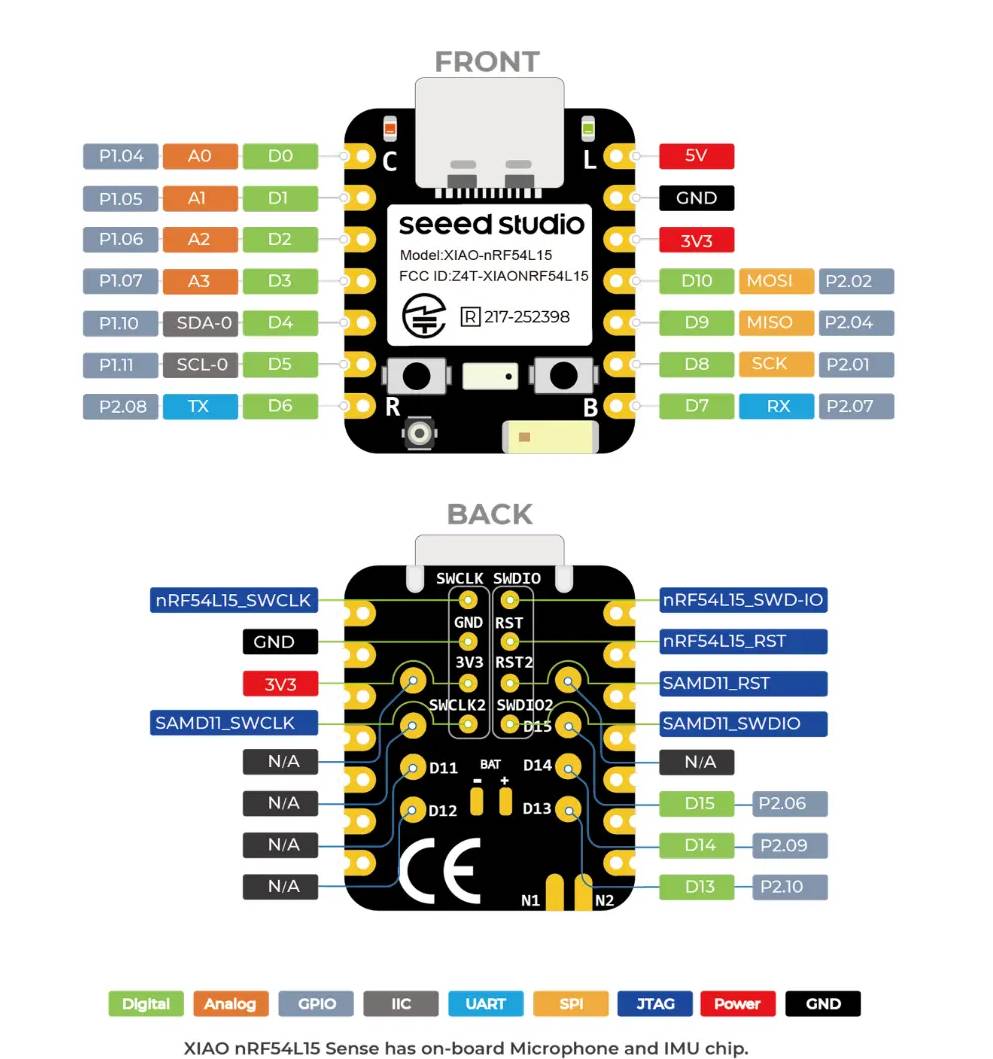

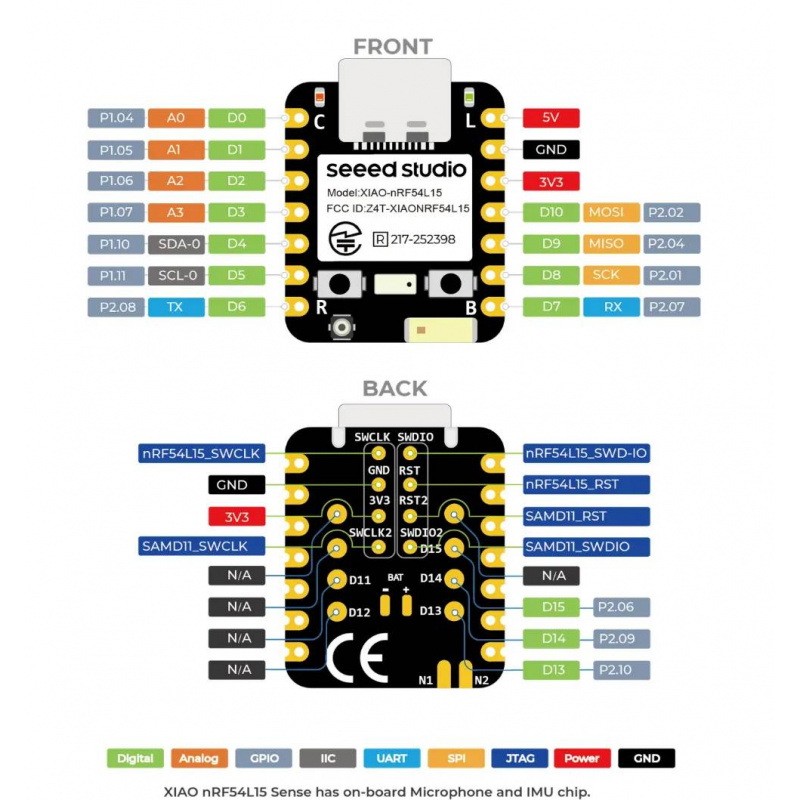

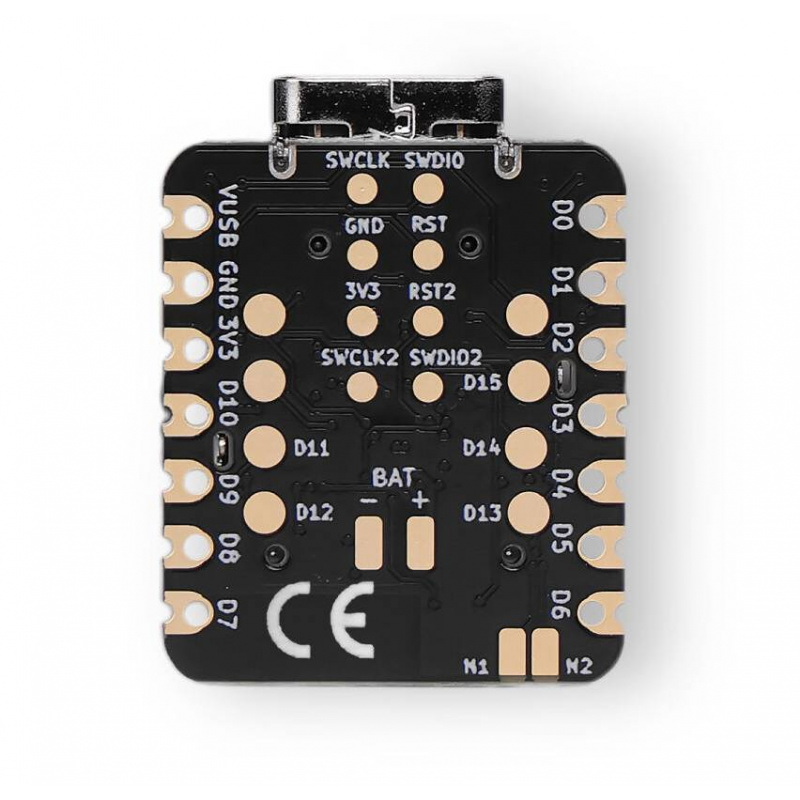

Wyprowadzenia płytki.
Płytka obsługuje wiele protokołów bezprzewodowych, w tym BLE 6.0, Matter, Thread i ZigBee (IEEE 802.15.4-2020).
Programowanie i wsparcie SDK
Programowanie modułu odbywa się poprzez nRF Connect SDK oraz PlatformIO z obsługą Zephyr RTOS. Moduł nie wspiera Arduino IDE. Ekosystem SDK Nordic Semiconductor oferuje liczne przykłady, sterowniki i biblioteki, co pozwala szybko budować rozwiązania dla IoT, w tym obsługę BLE, Thread, ZigBee oraz bezpieczeństwo sprzętowe. Współpraca z VS Code pozwala na komfortową pracę w rozbudowanym środowisku.
Różnice między Xiao nRF54L15 a wersją Sense
Wersja Xiao nRF54L15 Sense została wzbogacona o dwa istotne komponenty: cyfrowy mikrofon PDM oraz 6-osiowy czujnik IMU (LSM6DS3TR-C). Dzięki temu umożliwia realizację projektów opartych na analizie dźwięku oraz detekcji ruchu. W porównaniu do standardowego modelu Xiao nRF54L15, wersja Sense oferuje identyczną wydajność, funkcje komunikacyjne i układ pinów, ale dodatkowo rozszerza możliwości zastosowań w obszarach takich jak wearables, HMI, czy interfejsy gestów. Obie wersje są w pełni kompatybilne z nRF Connect SDK i Zephyr RTOS.
Specyfikacja techniczna Xiao nRF54L15 Sense
- Mikrokontroler: Nordic nRF54L15
- Procesor główny: Arm Cortex‑M33 128 MHz
- Koprocesor: RISC‑V 128 MHz FLPR
- Pamięć: 256 kB RAM + 1,5 MB NVM
- Sensor: mikrofon cyfrowy PDM, IMU 6 DOF (LSM6DS3TR-C)
- Interfejsy GPIO: 16 pinów
- Interfejsy komunikacyjne: 2x I2C, 2x SPI, 1x UART
- ADC: 14‑bitowy przetwornik analogowo‑cyfrowy (SAADC)
- RTC: globalny zegar czasu rzeczywistego
- Łączność bezprzewodowa: Bluetooth LE 6.0 (w tym Channel Sounding), Thread (IEEE 802.15.4‑2020), ZigBee, Matter, Amazon Sidewalk, Proprietary (własne protokoły 2,4 GHz do 4 Mb/s), NFC
- Antena: wbudowana antena ceramiczna + złącze IPEX4 dla anteny zewnętrznej
- Diody i przyciski na płytce: 1x dioda LED użytkownika (1 kolor), 1x dioda LED ładowania, 1x przycisk resetu, 1x przycisk użytkownika
- Zasilanie: USB typu C (5 V) lub zewnętrzny akumulator Li‑Ion 3,7 V (wbudowany układ PMIC wspiera ładowanie)
- Temperatura pracy: od -40°C do 105°C
- Kompatybilność SDK: Nordic nRF Connect SDK, PlatformIO (Zephyr RTOS)
- Wymiary: 21 x 17,8 mm
Zawartość zestawu
- 1x Xiao nRF54L15 Sense
- 2x Listwa goldpin 7-pin (2,54 mm)

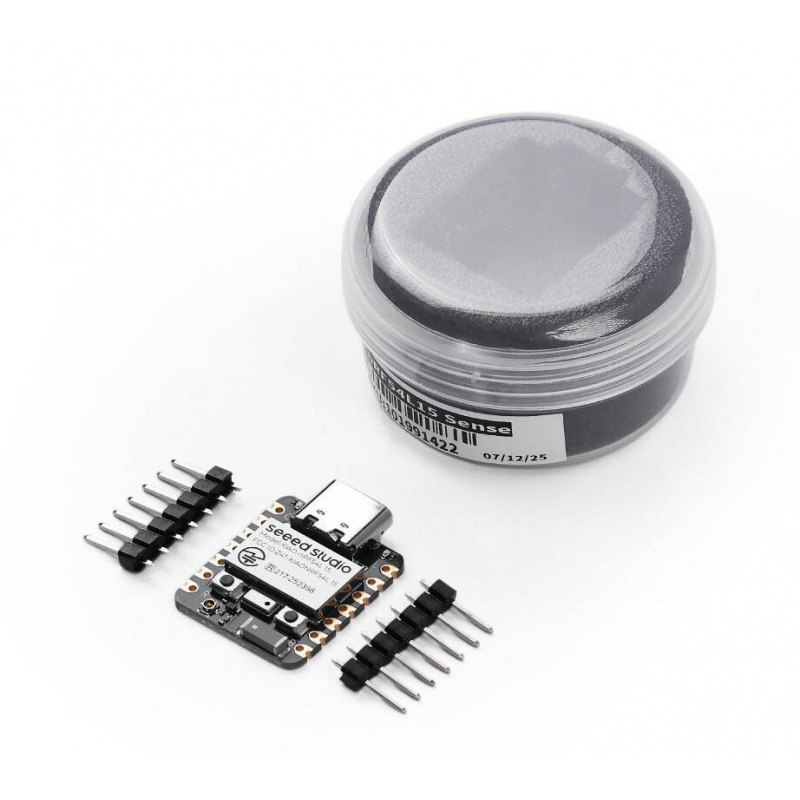

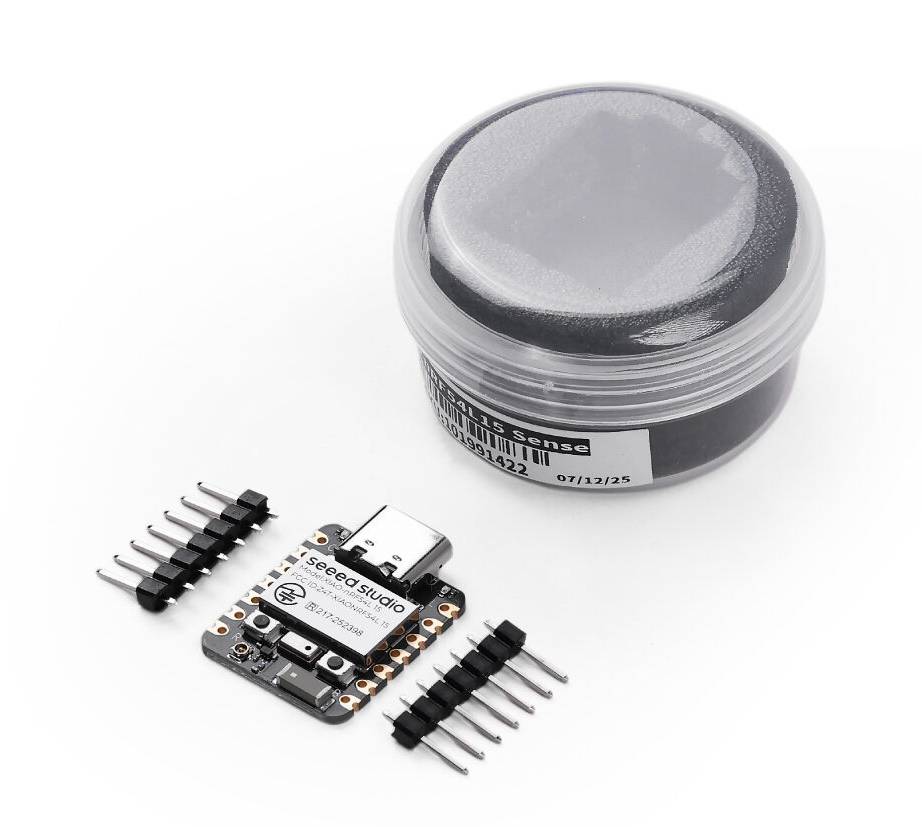

Elementy wchodzące w skład zestawu.
