Opis produktu: ePaper Driver Board - sterownik wyświetlacza ePaper do Seeed Xiao V2 - Seeedstudio 114993558

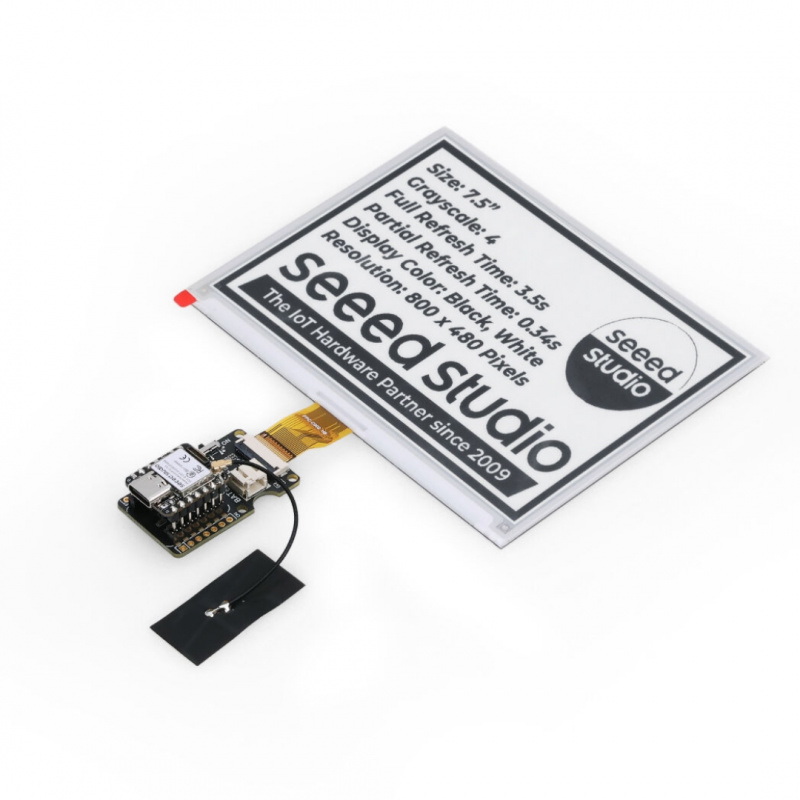

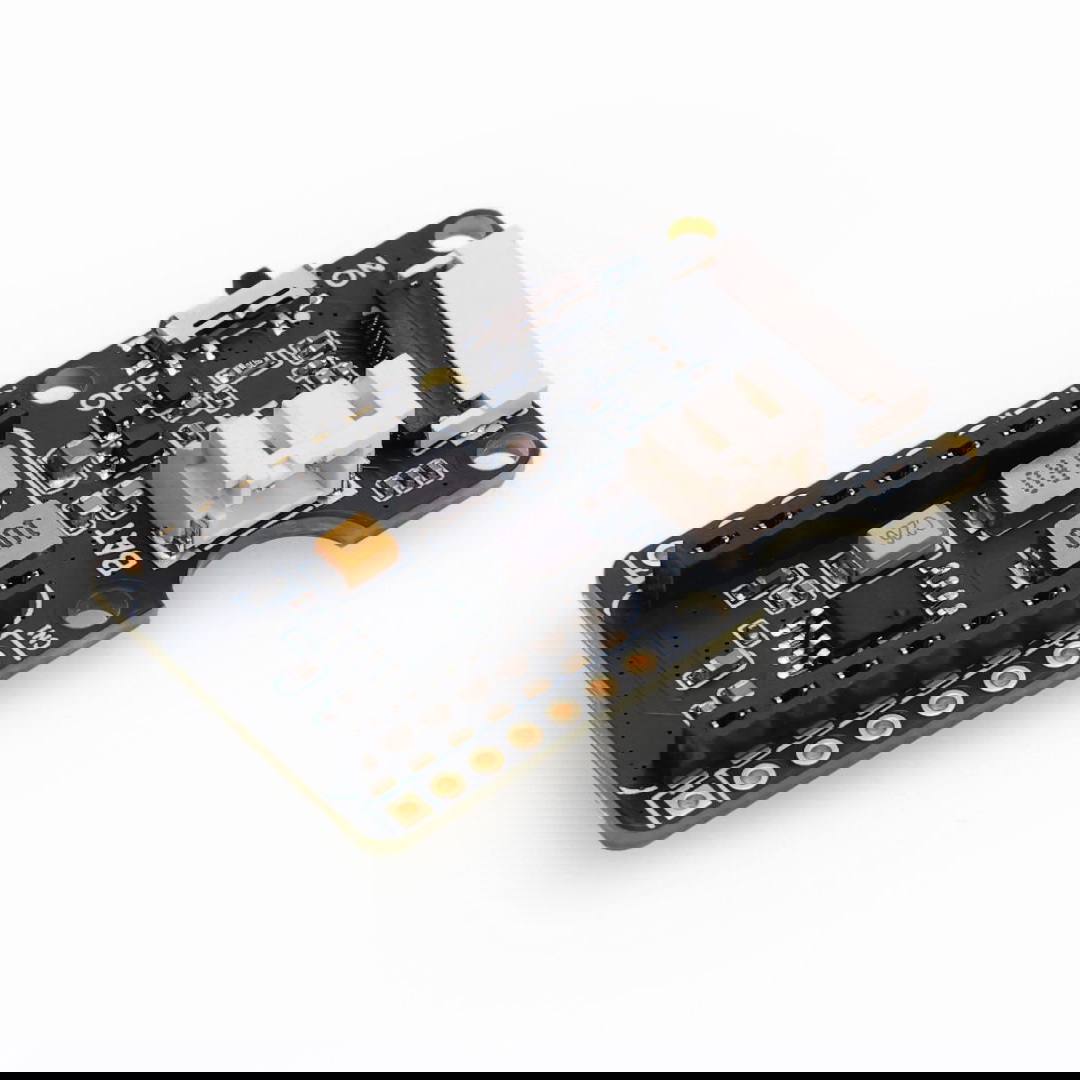

Moduł ePaper Driver Board to uniwersalne rozszerzenie do obsługi wyświetlaczy ePaper, zoptymalizowane pod kątem projektów z mikrokontrolerami Seeedstudio Xiao. Urządzenie oferuje szeroki wachlarz funkcji - wbudowany układ ładowania akumulatora (ETA9740), port JST z przełącznikiem do zasilania, złącze FPC 24-pinowe do ekranów oraz dodatkowy port I/O umożliwiający podłączenie czujników. Dzięki kompaktowej formie i pełnej kompatybilności z preinstalowaną wersją Xiao, moduł ułatwia budowę kompaktowych, zasilanych akumulatorowo urządzeń.
Producent przygotował szczegółowy przewodnik użytkownika - sprawdź!
ePaper Driver Board - sterownik wyświetlacza ePaper do Seeed Xiao V2 - Seeedstudio 114993558.
Moduł ePaper Driver Board to uniwersalne rozszerzenie do obsługi wyświetlaczy ePaper.Cechy szczególne
- Wbudowany układ ładowania ETA9740: zapewnia bezpieczne i wydajne ładowanie akumulatorów litowych
- Złącze akumulatora z przełącznikiem: umożliwia łatwe podłączenie baterii z funkcją ON/OFF w celu oszczędzania energii
- Złącze FPC 24-pin 0,5 mm: kompatybilne z wieloma ekranami ePaper o różnych rozdzielczościach i kolorach
- Port rozszerzeń I/O: pozwala na podłączenie dodatkowych czujników, takich jak czujniki temperatury i wilgotności
- Pełna integracja z Xiao: zgodność z płytkami Xiao (wersje z przylutowanymi pinami) ułatwia szybki rozwój projektów
- Obsługa wielu ekranów ePaper: wsparcie dla wyświetlaczy od 1,54" do 7,5", monochromatycznych i kolorowych
Zastosowania w praktyce
- Cyfrowe oznakowywanie: użyj ePaper Driver Board do tworzenia dynamicznych i energooszczędnych znaków cyfrowych
- E-czytniki: zbuduj własny spersonalizowany e-czytnik z funkcjami dostosowanymi do Twoich potrzeb
- Inteligentne panele kontrolne w domu: zintegruj płytkę z systemem inteligentnego domu, aby uzyskać elegancki i nowoczesny panel kontrolny
- Elektroniczne metki cenowe: stwórz elektroniczne metki cenowe dla bardziej efektywnego i ekologicznego handlu detalicznego
- Narzędzia edukacyjne: opracuj interaktywne materiały edukacyjne, które można łatwo aktualizować
Pozwala na podłączenie dodatkowych czujników, takich jak czujniki temperatury i wilgotności.
Obsługuje różne rozmiary wyświetlaczy ePaper.Wspierane wyświetlacze eInk
- E-paper 1,54'' - Dotmatix 200 x 200 px
- E-paper 2,13'' - Flexible Monochrome 212 x 104 px
- E-paper 2,13'' - Quadruple 212 x 104 px
- E-paper 2,13'' - Monochrome 122 x 250 px
- E-paper 2,9'' - Monocolor 128 x 296 px
- E-paper 2,9'' - Quadruple color 128 x 296 px
- E-paper 4,2'' - Monocolor 400 x 300 px
- E-paper 5,65'' - Sevencolor 600 x 480 px
- E-paper 5,83'' - Monocolor 648 x 480 px
- E-paper 7,5'' - Monocolor 800 x 480 px

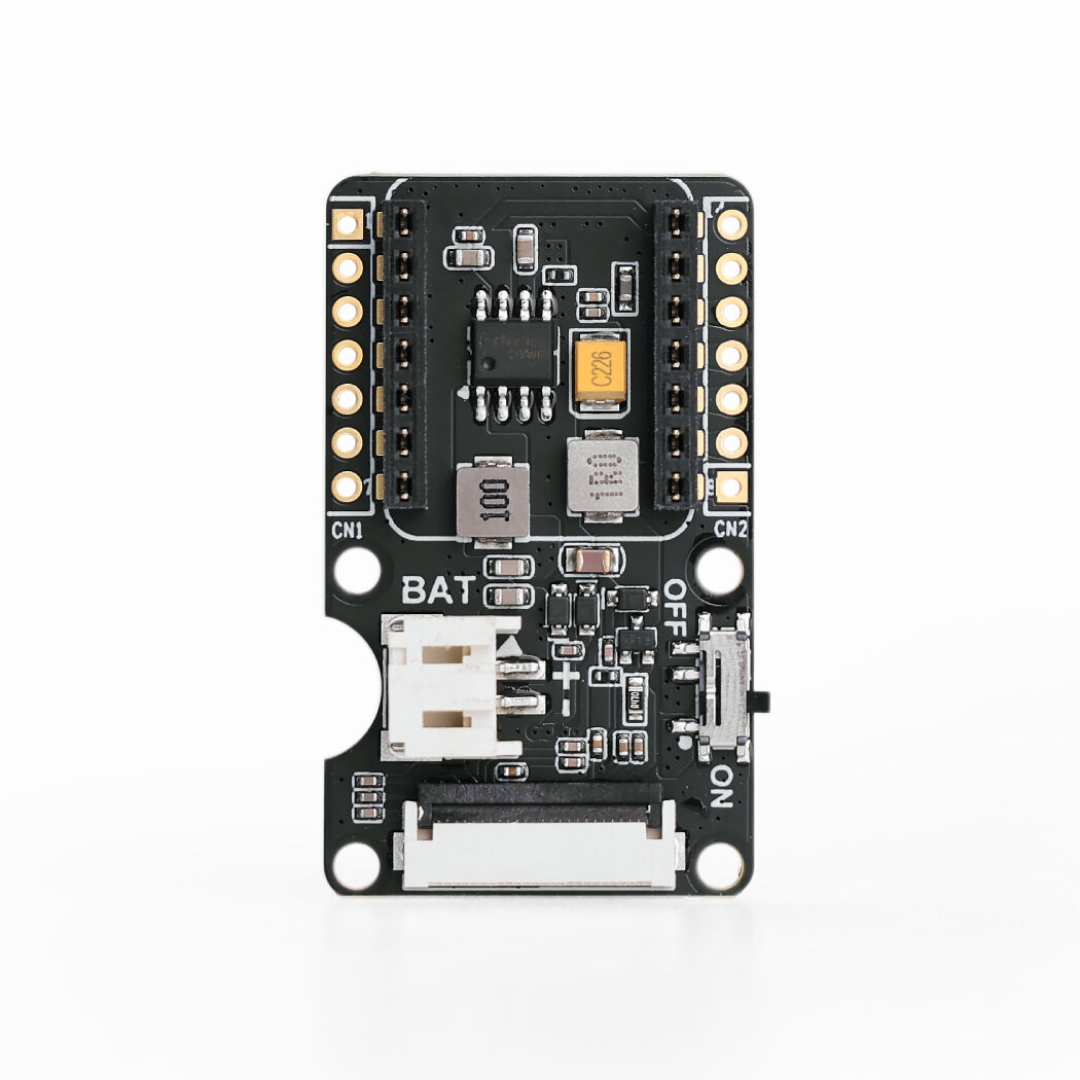

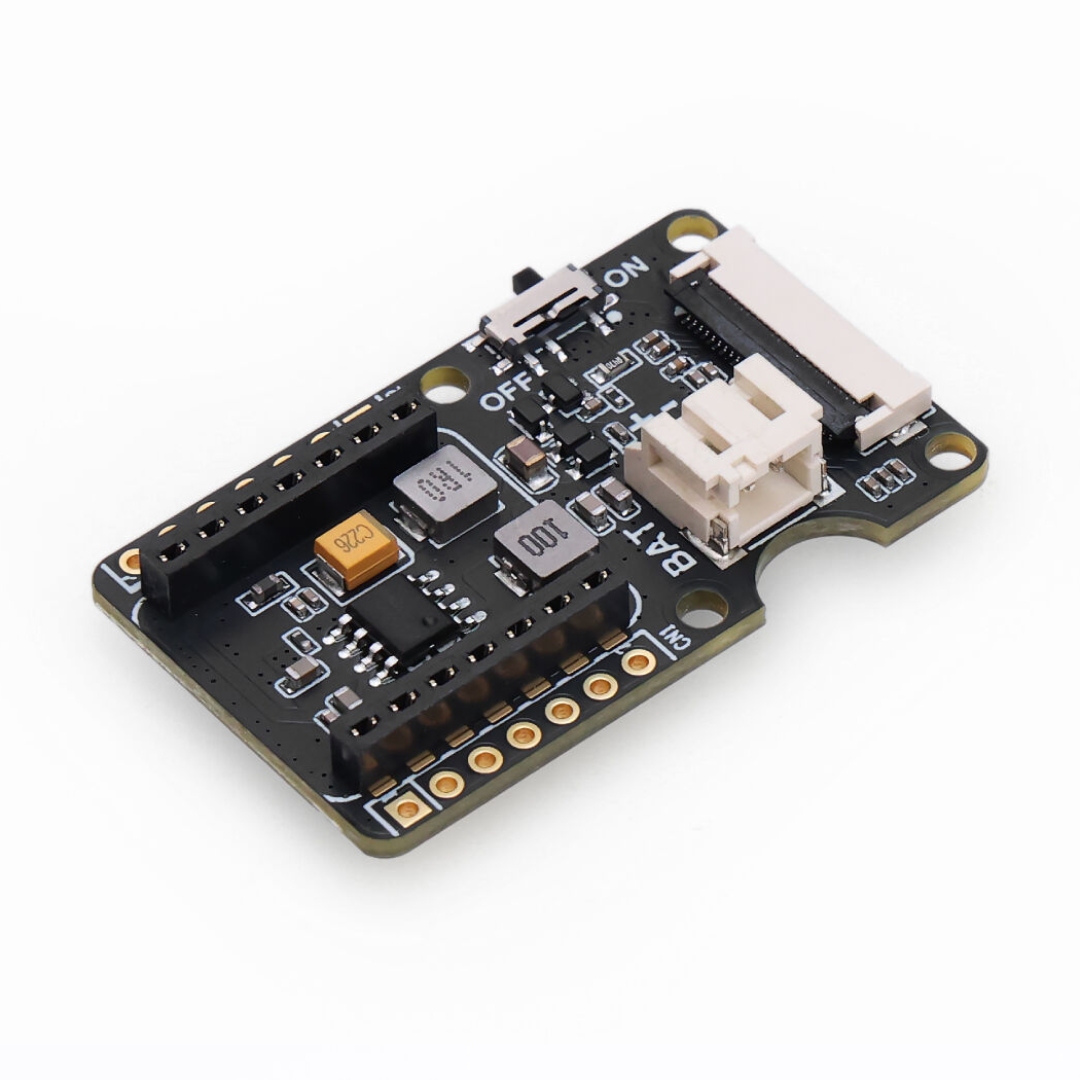

Specyfikacja techniczna ePaper Driver Board
- Złącze ePaper: FPC 24-pin, 0,5 mm, kontakt od góry
- Układ ładowania: ETA9740
- Złącze akumulatora: JST 2 mm
- Przełącznik: zasilanie akumulatorowe ON/OFF
- Zasilanie: 3,7 V (akumulator Li-Ion) lub przez Xiao

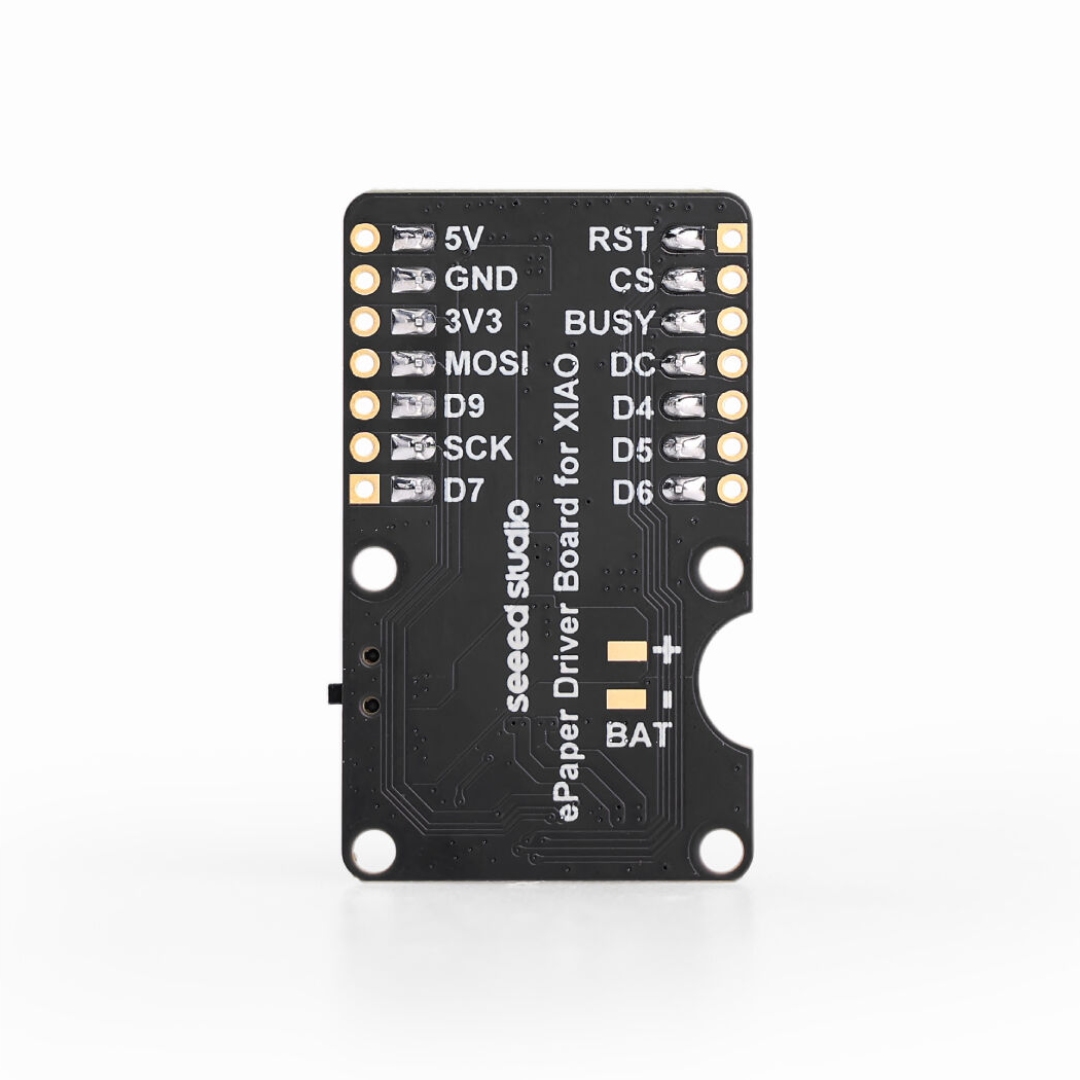

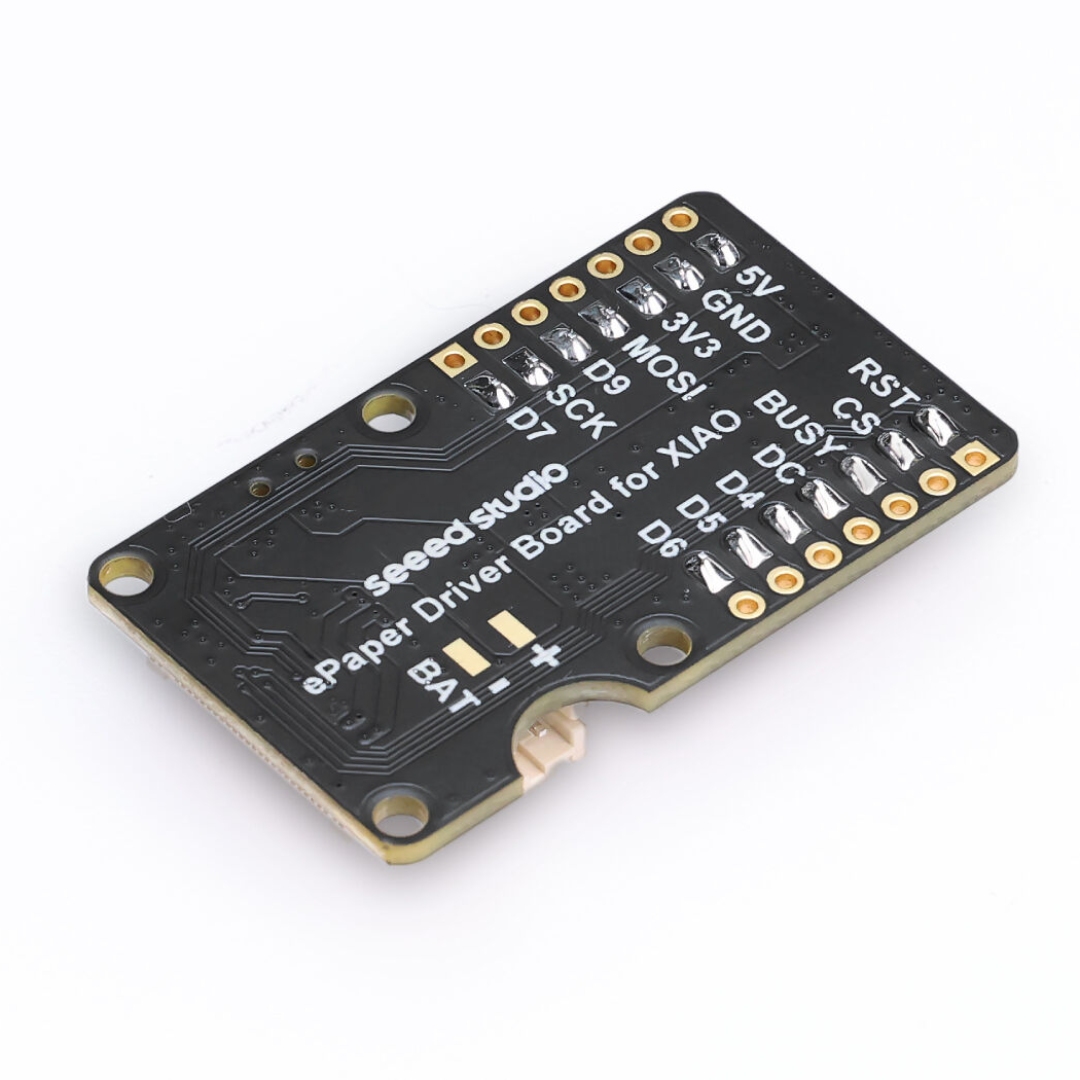

- Port do Xiao: 7-pinowe złącze żeńskie 2,54 mm
Zestaw nie zawiera wyświetlacza ani płytek Xiao, Raspberry czy Arduino - należy nabyć je osobno.
Moduł ułatwia budowę kompaktowych, zasilanych akumulatorowo urządzeń.
