Opis produktu: Wyświetlacz e-paper - 3'' 400 x 168 px - 4 kolory - SPI - Waveshare 22758
Wyświetlacz firmy Waveshare typu e-paper, który znajduje zastosowanie w czytnikach e-booków i czasopismach elektronicznych. Przekątna ekranu wynosi 3", a rozdzielczość jest równa 400 x 168 px. Obraz prezentowany jest w czterech kolorach: czerwonym, żółtym, czarnym i białym. Ekran wykorzystuje interfejs SPI w celach komunikacyjnych i współpracuje z modułem płytkami takimi jak Raspberry Pi, Jetson Nano, Arduino, STM32 itp.
Produkt kompatybilny z Raspberry Pi i Arduino!
Producent udostępnia stronę Wiki produktu, która ułatwia rozpoczęcie pracy z wyświetlaczem - sprawdź!

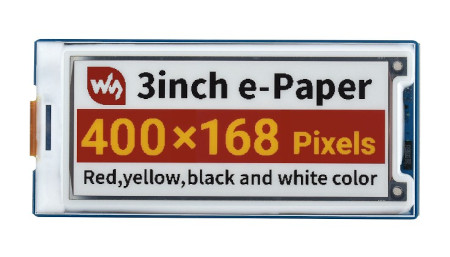

Wyświetlacz e-paper - 3'' 400 x 168 px - 4 kolory - SPI - Waveshare 22758.
Technologia e-paper.
Co to jest wyświetlacz "e ink e paper"?
Wyświetlacz e-paper, zwany też jako elektroniczny papier (e paper display) w celu prezentacji danych wykorzystuje elektroforetyczną technologię mikrokapsułek. Oznacza to, że naśladuje on wygląd standardowego tuszu, jaki znajduje się na tradycyjnym papierze. Technologia tego typu jest wyjątkowo przyjazna dla użytkownika - ekrany nie emitują niebieskiej poświaty, są pasywnie odblaskowe i zapewniają szeroki kąt widzenia. Wszystkie te cechy sprawiają, że nasz wzrok nie męczy się tak bardzo podczas użytkowania, a czytanie sprawia jeszcze więcej przyjemności niż wcześniej.
Główne cechy ekranu e-paper
- Brak podświetlenia, wyświetla ostatnią zawartość przez długi czas, nawet po odłączeniu zasilania
- Bardzo niskie zużycie energii, zasilanie wymagane jedynie do odświeżania obrazu
- Interfejs SPI, kompatybilny z Arduino, Raspberry Pi, STM32, Jetson Nano itp.
- Wbudowany regulator napięcia kompatybilny z płytkami 3,3 V / 5 V
Sugerowane zastosowanie
Wyświetlacze e-paper cechują się bardzo niskim zużyciem prądu, dzięki czemu idealnie sprawdzają się podczas:
- Wyświetlania etykiet i cen w supermarketach
- Prezentowania danych użytkownika na konferencjach
- Reprezentowania opisów choroby i karty pacjenta w szpitalach

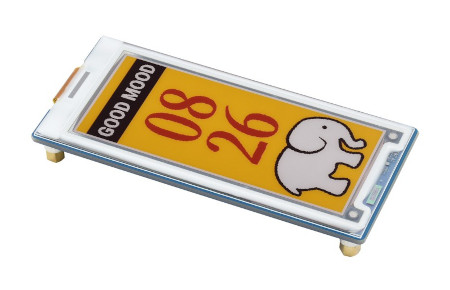

Ekrany typu e-paper cechują się bardzo niskim zużyciem energii.

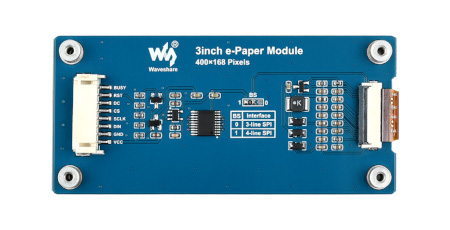

Wyprowadzenia ekranu.
Opis wyprowadzeń
W tylnej części wyświetlacza znajduje się złącze z wyprowadzeniami, dzięki czemu nie ma konieczności lutowania złącz. Wystarczy połączyć wyświetlacz za pomocą przewodu zawartego w zestawie zgodnie z poniższymi zależnościami:
- VCC - napięcie zasilania 3,3 V / 5 V
- GND - masa układu
- DIN - linia MOSI magistrali SPI
- CLK - linia SCK magistrali SPI
- CS - chip select (aktywowany stanem niskim)
- DC - pin wyboru dane / komendy (stan wysoki dla danych, stan niski dla komend)
- RST - reset, aktywowany stanem niskim
- BUSY - pin wyjściowy stanu zajętości, aktywowany stanem wysokim
Specyfikacja wyświetlacza e-paper
- Napięcie zasilania: 3,3 V lub 5 V
- Interfejs: SPI
- Kolor wyświetlania: czerwony, żółty, czarny i biały
- Przekątna: 3''
- Rozdzielczość: 400 x 168 px
- Skala szarości: 2
- Czas pełnego odświeżania: 12 s
- Pobór mocy podczas odświeżania: poniżej 60 mW
- Pobór prądu w stanie czuwania: poniżej 0,01 uA
- Kąt widzenia: powyżej 170°
- Wymiary piksela: 0,176 × 0,176 mm
- Wymiary modułu: 88,5 × 41 mm
- Wymiary wyświetlacza: 70,4 × 29,568 mm
Zawartość zestawu
- Wyświetlacz e-paper - 3'' 400 x 168 px - 4 kolory - SPI
- Przewód połączeniowy 8-pin o długości 20 cm

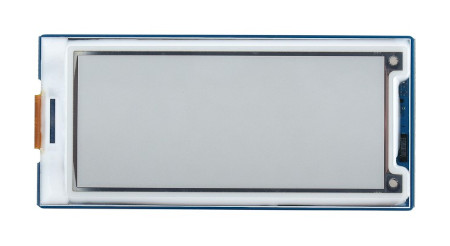

W zestawie znajduje się także przewód połączeniowy z odpowiednim złączem.
