Opis produktu: Ekran Waveshare E-paper E-Ink 7,8'' 1872x1404px - wyświetlacz dla Raspberry Pi 4B/3B+/3B/Zero
Wyświetlacz Waveshare E-Ink wykonany w technologii e-paper, o przekątnej 7,8" i rozdzielczości 1872 x 1404 px, potrafi wyświetlać dwa kolory: czarny oraz biały. Wspiera odświeżanie częściowe. Tego rodzaju wyświetlacze można stosować do czytania e-booków i czasopism elektronicznych. Ekran współpracuje z Raspberry Pi wraz z nakładką znajdującą się w zestawie. Moduł komunikuje się poprzez interfejs SPI / I2C / USB / I80. Napięcie zasilania wynosi 5 V. Wyświetlacze tego typu charakteryzują się bardzo niskim poborem prądu oraz szerokimi kątami widzenia. Ekran jest idealnym wyborem do zastosowań takich jak czytnik ebooków, E-Ink oraz urządzeń przemysłowych.

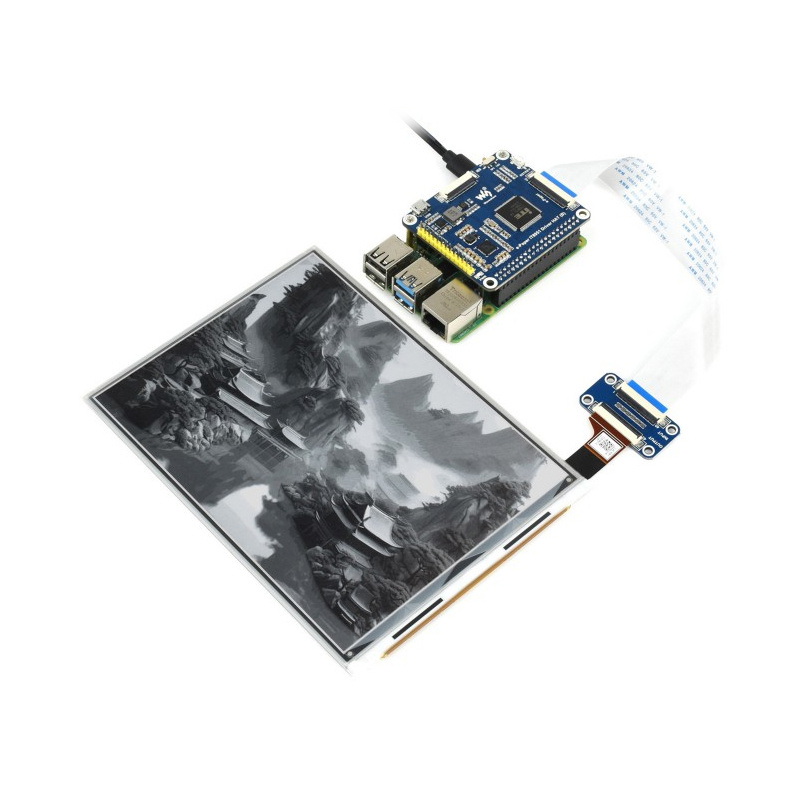

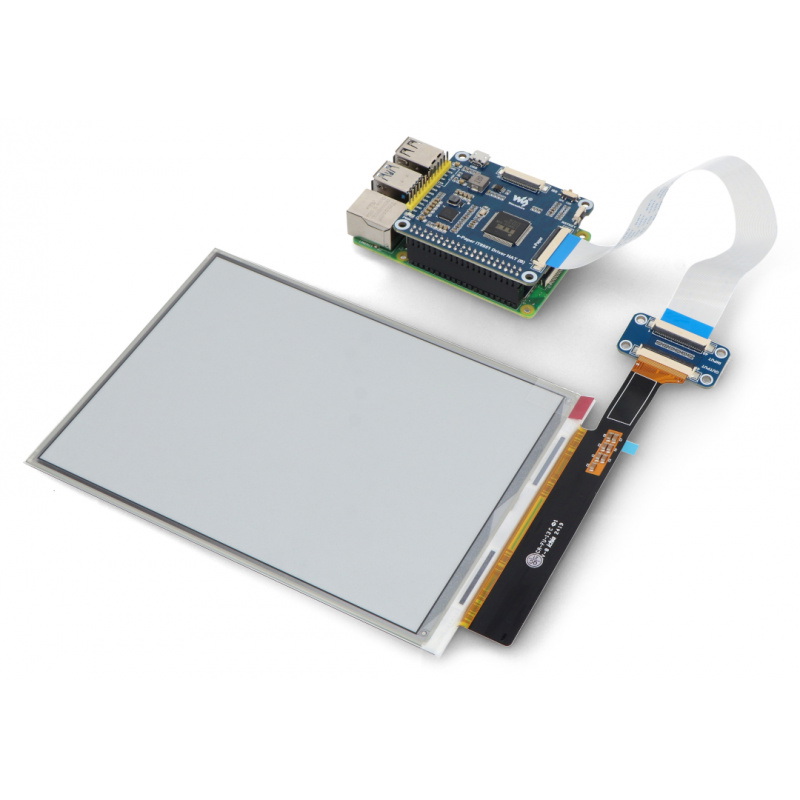

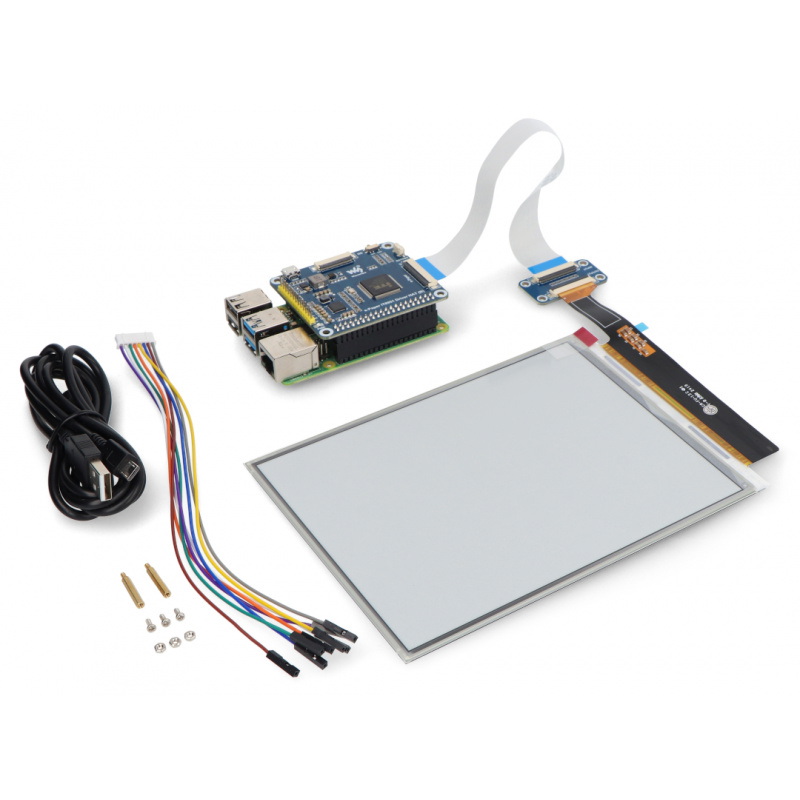

Waveshare E-paper E-Ink 7,8" 1872 x 1404 px. Przedmiotem sprzedaży jest ekran wraz z nakładką, minikomputer Raspberry Pi można nabyć osobno.
|
Produkt kompatybilny z Raspberry Pi Producent udostępnia przewodnik użytkownika dla Raspberry Pi, PC z systemem Windows oraz STM32. |
Specyfikacja wyświetlacza E-paper
- Napięcie zasilania: 5 V
- Przekątna: 7,8"
- Rozdzielczość: 1872 x 1404 px
- Wymiary wyświetlacza: 158,184 x 118,638 mm
- Rozmiar piksela: 0,0845 x 0,0845 mm
- Wyświetlane kolory: czarny, biały
- Poziom szarości: od 2 do 16 (od 1 do 4 bitów)
- Czas pełnego odświeżenia: 450 ms
- Kąt widzenia: do 170°
- Pobór mocy podczas odświeżania: 1,2 W
- Pobór mocy w trybie spoczynku: 0,1 W
- Interfejs: SPI / I2C / USB / I80
- Wymiary zewnętrzne: 173,8 x 127,6 x 0,78 mm

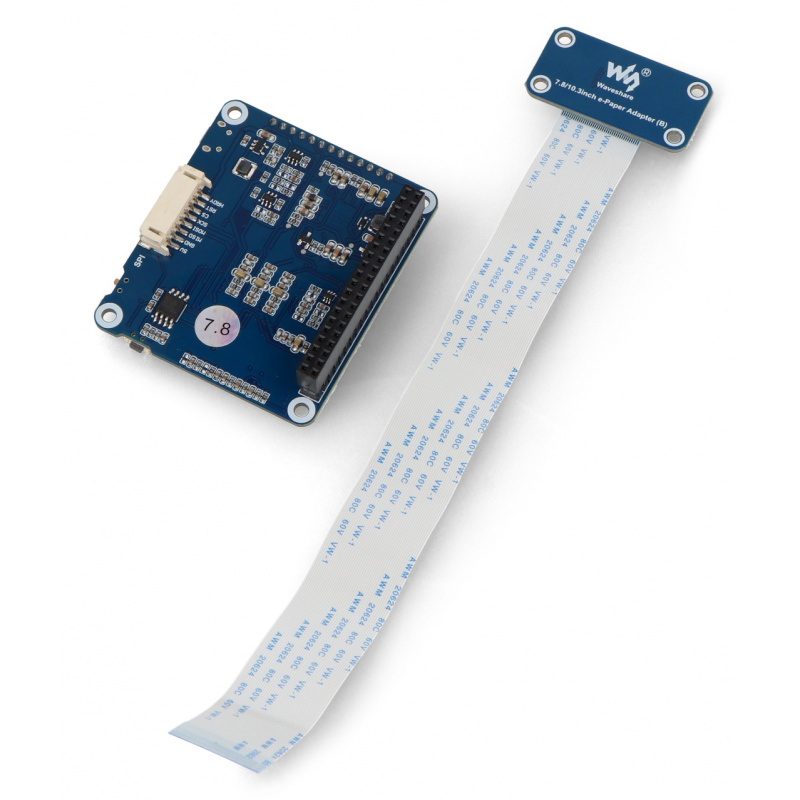

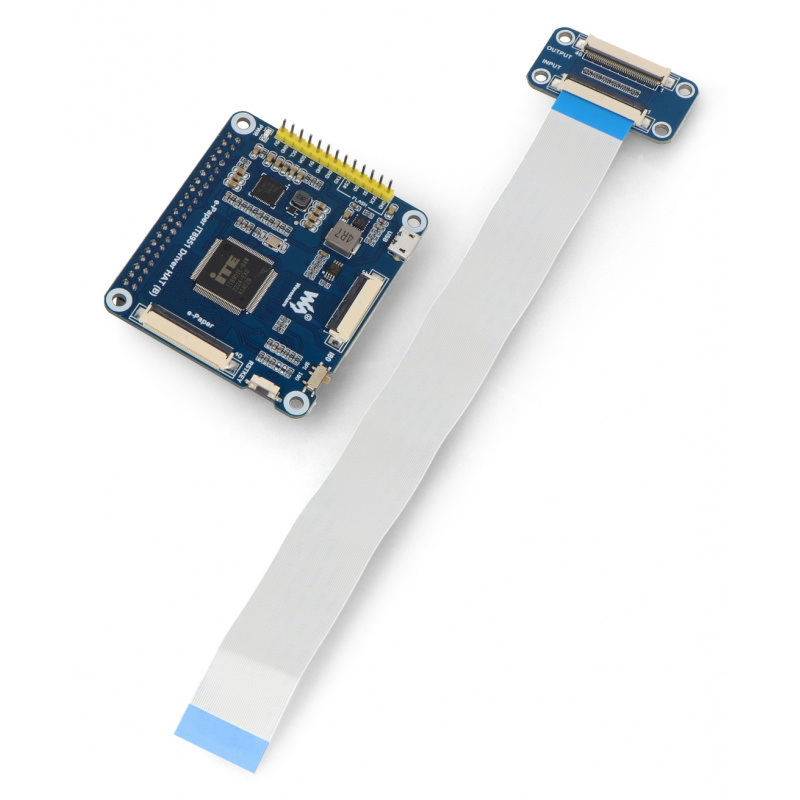

- Wymiary nakładki: 65,15 x 56,21 mm
Wyprowadzenia
Poniżej znajduje się tabela wyprowadzeń dla komunikacji SPI.
| Pin | Opis |
|---|---|
| 5 V | Napięcie zasilania: 5 V |
| GND | Masa układu. |
| MISO | Pin MISO interfejsu SPI. |
| MOSI | Pin MOSI interfejsu SPI. |
| SCK | Linia zegarowa interfejsu SPI. |
| CS | Chip select aktywowany stanem niskim. |
| RST | Zewnętrzny reset aktywowany stanem niskim. |
| HRDY | Wyjście statusu zajętości, aktywowany stanem niskim. |
Ekran E-paper E-Ink 7,8'' 1872x1404px - wyświetlacz dla Raspberry Pi 4B/3B+/3B/Zero - Waveshare 16766
Oferujemy ekran typu E-paper produkcji znakomitej firmy Waveshare. Wyświetlacz ma przekątną o długości 7,8”, przy zachowaniu rozdzielczości 1872 x 1404 pikseli. Urządzenie wyświetla dwa kolory - czarny i biały.
Ekran typu E-Ink to bardzo oszczędny rodzaj wyświetlacza - urządzenie pobiera energię jedynie w momencie zmiany obrazu, natomiast stale wyświetlany pojedynczy obraz nie wymaga wkładu żadnej energii. Takie cechy charakterystyczne sprawiają, że wyświetlacz tego rodzaju znakomicie sprawdza się na przykład do czytania książek lub gazet - możesz na przykład stworzyć z Raspberry Pi własny mode E-booka.
Raspberry Pi display - E-paper o przekątnej 7,8”
Ekran wymaga zasilania o napięciu 5 V, a łączność z minikomputerem realizuje za pośrednictwem interfejsów SPI / I2C / USB / I80.
Dzięki wyjątkowym właściwościom technologii wyświetlania, obraz z ekranu E-Ink charakteryzuje się również znakomitymi kątami widoczności obrazu.
