Opis produktu: Wyświetlacz e-paper - 3,52'' 360 x 240 px - czarno/biały - SPI - Waveshare 22698
Dwukolorowy wyświetlacz e-paper od Waveshare. Znajduje zastosowanie w czytnikach e-booków i czasopismach elektronicznych. Przekątna ekranu jest równa 3,52", a rozdzielczość wynosi 360 x 240 px. Wyświetlacz wykorzystuje interfejs SPI w celach komunikacyjnych i współpracuje z płytkami takimi jak Raspberry Pi, Jetson Nano, Arduino, STM32 itp.
Produkt kompatybilny z Raspberry Pi i Arduino!
Producent udostępnia stronę Wiki produktu, która ułatwia rozpoczęcie pracy z wyświetlaczem - sprawdź!

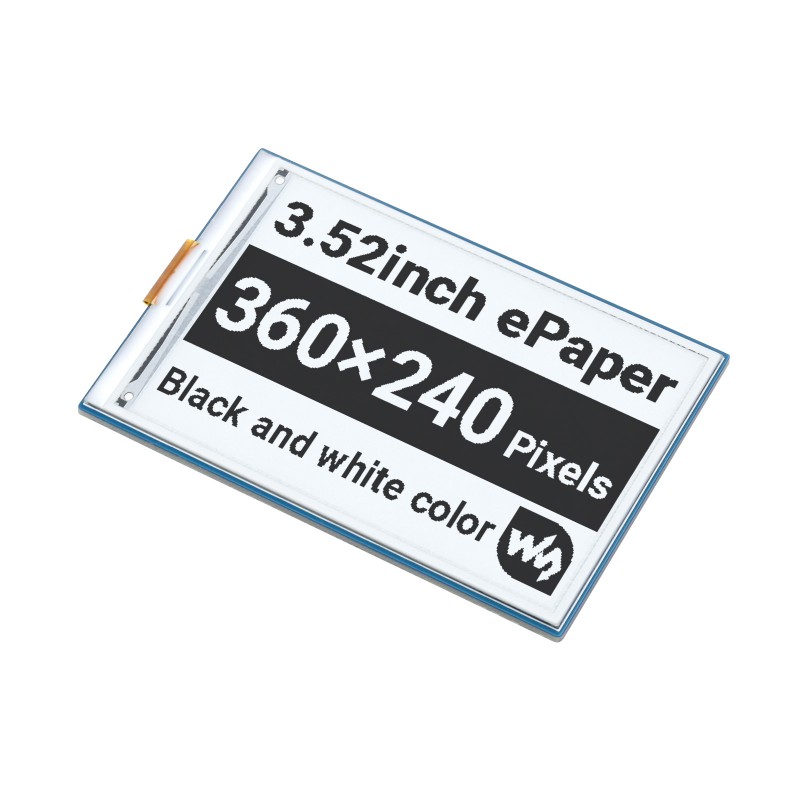

Wyświetlacz e-paper - 3,52'' 360 x 240 px - czarno/biały - SPI - Waveshare 22698.

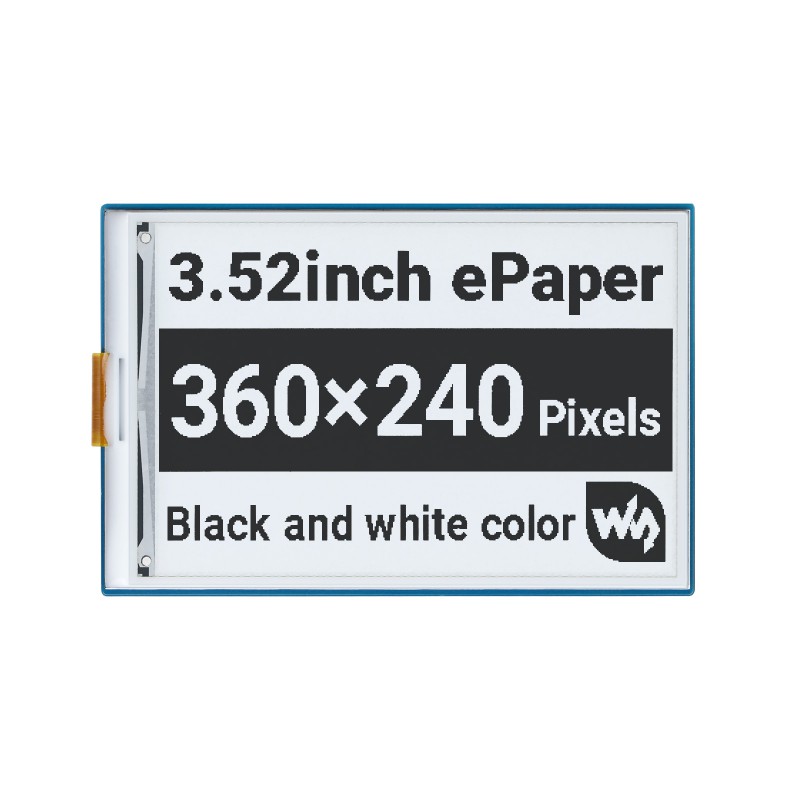

Technologia e-paper.
Co to jest wyświetlacz "e ink e paper"?
Wyświetlacze E-Paper wykorzystują technologię elektroforetyczną mikrokapsułek do wyświetlania: naładowane cząstki zawieszone w przezroczystym płynie przesuną się na boki mikrokapsułki po przyłożeniu pola elektrycznego, dzięki czemu mikrokapsułka stanie się widoczna przez odbijanie światła otoczenia, tak jak tradycyjny papier drukowany. Wyświetlacz E-Paper wyraźnie wyświetla obrazy/teksty w świetle lampy lub w świetle naturalnym, nie wymaga podświetlenia, a kąt widzenia wynosi prawie 170°. Ten typ wyświetlaczy zazwyczaj wykorzystywany jest w czytnikach e-booków ze względu na efekt przypominający papier.
Główne cechy ekranu e-paper
- Brak podświetlenia, wyświetla ostatnią zawartość przez długi czas, nawet po odłączeniu zasilania
- Bardzo niskie zużycie energii, zasilanie wymagane jedynie do odświeżania obrazu
- Interfejs SPI, kompatybilny z Arduino, Raspberry Pi, STM32, Jetson Nano itp.
- Wbudowany regulator napięcia kompatybilny z płytkami 3,3 V / 5 V
Sugerowane zastosowanie
Wyświetlacze e-paper cechują się bardzo niskim zużyciem prądu, dzięki czemu idealnie sprawdzają się podczas:
- Wyświetlania etykiet i cen w supermarketach
- Prezentowania danych użytkownika na konferencjach
- Reprezentowania opisów choroby i karty pacjenta w szpitalach
Ekrany typu e-paper cechują się bardzo niskim zużyciem energii.

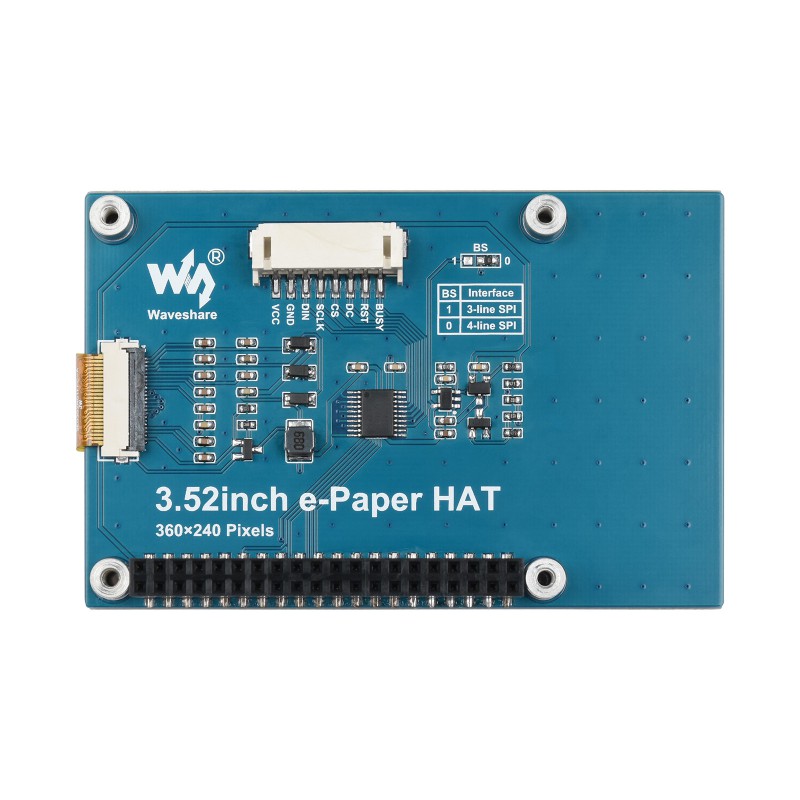

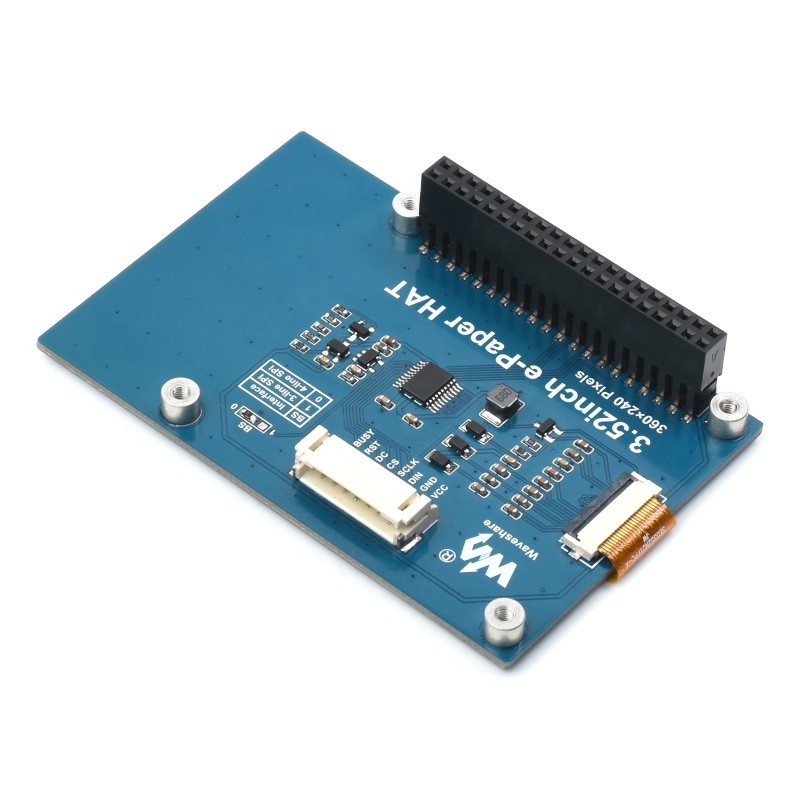

Wyprowadzenia ekranu.
Opis wyprowadzeń
- VCC - napięcie zasilania 3,3 V / 5 V
- GND - masa układu
- DIN - linia MOSI magistrali SPI
- CLK - linia SCK magistrali SPI
- CS - wybór układu SPI (aktywowany stanem niskim)
- DC - pin wyboru dane / komendy (stan wysoki dla danych, stan niski dla komend)
- RST - reset, aktywowany stanem niskim
- BUSY - pin wyjściowy stanu zajętości, aktywowany stanem wysokim
Specyfikacja wyświetlacza e-paper
- Typ: e-paper, pasywnie odblaskowy
- Napięcie zasilania: 3,3 V lub 5 V
- Interfejs: SPI
- Kolor wyświetlania: czarny i biały
- Przekątna: 3,52''
- Rozdzielczość: 360 x 240 px
- Skala szarości: 2
- Czas pełnego odświeżania: 1,5 s
- Pobór mocy podczas odświeżania: poniżej 25 mW
- Pobór prądu w stanie czuwania: poniżej 0,01 uA
- Kąt widzenia: powyżej 170°
- Wymiary piksela: 0,207 x 0,207 mm
- Wymiary modułu: 86,5 x 57 mm
- Wymiary wyświetlacza: 74,51 x 49,67 mm
Zawartość zestawu
- Wyświetlacz e-paper - 3,52'' 360 x 240 px - czarno/biały - SPI
- Przewód połączeniowy 8-pin o długości 20 cm
W skład zestawu wchodzi także przewód połączeniowy o długości 20 cm.
