Opis produktu: E-paper E-Ink 2,9'' 296x128px - moduł z wyświetlaczem SPI - Waveshare 12956
Moduł z wyświetlaczem e-paper 2,9 '' o rozdzielczości 296 x 128 px. Komunikuje się poprzez interfejs SPI np. z Arduino i Raspberry Pi. Dzięki technologii e-paper urządzenie nie męczy oczu, tak jak robią to tradycyjne ekrany. Tego rodzaju wyświetlacze można stosować do czytania e-booków i czasopism elektronicznych.
|
Produkt kompatybilny z Arduino i Raspberry Producent udostępnia przewodnik użytkownika dla Arduino i Raspberry Pi. |
Moduł posiada 8-pinowe złącze raster 2,54 mm.
W zestawie również kompatybilny przewód z końcówkami żeńskimi.

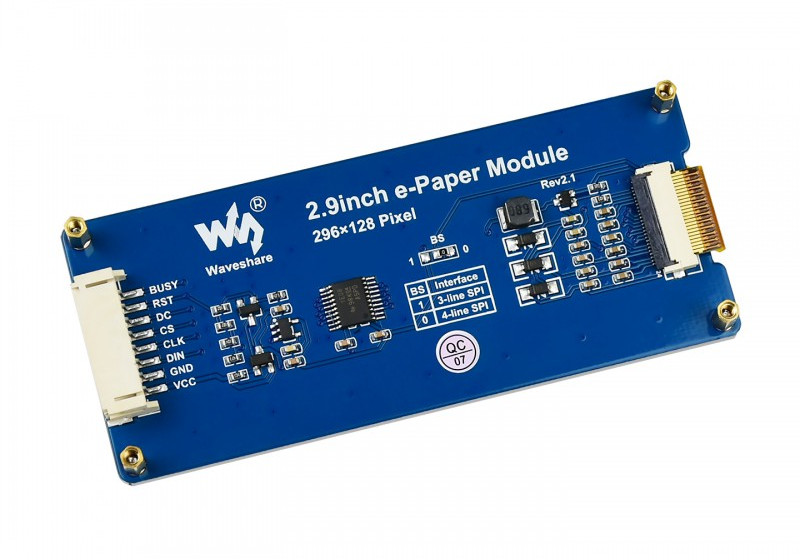

Wyprowadzenia modułu
Urządzenia posiada 8-pinowe złącze.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: 3,3 lub 5 V |
| GND | Masa układu. |
| DIN | Pin MOSI interfejsu SPI. |
| CLK | Pin zegarowy interfejsu SPI. |
| CS | Chip select aktywowany stanem niskim. |
| DC |
Wybór dane / komendy. Stan wysoki - dane Stan niski - komendy |
| RST | Zewnętrzny reset aktywowany stanem niskim. |
| BUSY | Wyjście statusu zajętości, aktywowany stanem niskim. |
Specyfikacja wyświetlacza e-paper
- Moduł kompatybilny z Arduino i Raspberry
- Napięcie zasilania: 3,3 lub 5 V
- Moc zasilania (przy odświeżaniu ekranu): 26,4 mW
- Interfejs: SPI
- Wymiary zewnętrzne: 89,5 x 38 mm
- Wymiary wyświetlacza: 66,89 x 29,05 mm
- Piksel: 0,138 x 0,138 mm
- Rozdzielczość: 296 x 128 px
- Kąt widzenia: 170 °
