Opis produktu: Waveshare E-paper E-Ink 1,54'' V2.1 200x200px - moduł z wyświetlaczem SPI

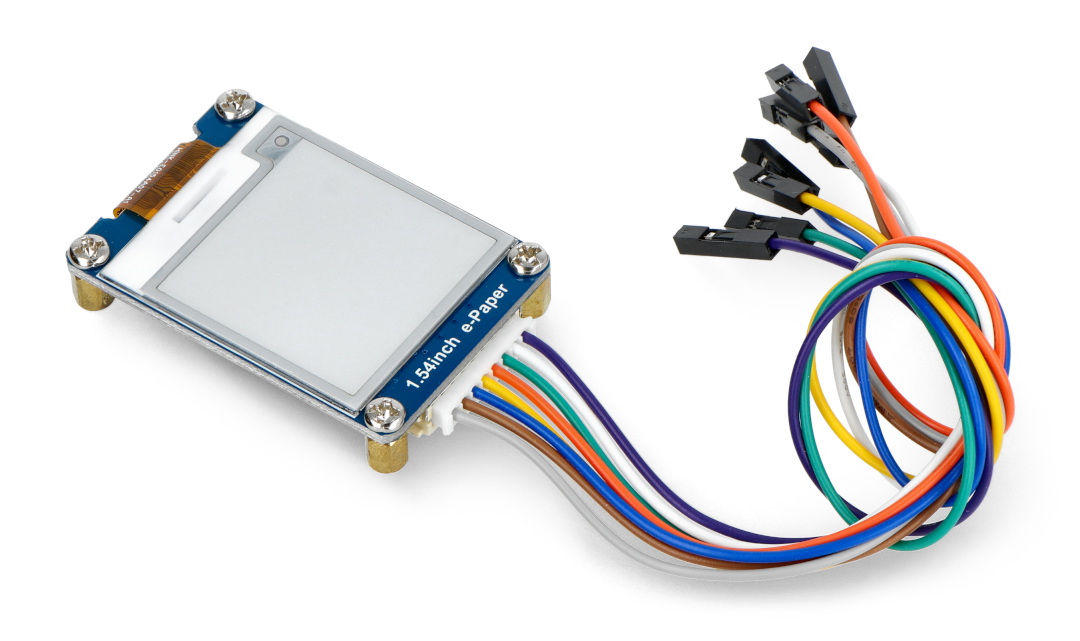

Moduł z wyświetlaczem e-paper 1,54 '' o rozdzielczości 200 x 200 px. Komunikuje się poprzez interfejs SPI np. z Arduino i Raspberry Pi. Dzięki technologii e-paper urządzenie nie męczy oczu, tak jak robią to tradycyjne ekrany. Tego rodzaju wyświetlacze można stosować do czytania e-booków i czasopism elektronicznych.
Produkt kompatybilny z Adruino i Raspberry
Producent udostępnia przewodnik użytkownika dla Arduino i Raspberry Pi.
W celu podłączenia układu z modułem pracującym z napięciem 5 V np. Arduino, należy zastosować konwerter napięć.
Wyprowadzenia modułu z wyświetlaczem E-paper
Urządzenia posiada 8-pinowe złącze.
Pin | Opis |
---|---|
VCC | Napięcie zasilania: 3,3 V / 5 V |
GND | Masa układu. |
DIN | Pin MOSI interfejsu SPI. |
CLK | Pin zegarowy interfejsu SPI. |
CS | Chip select aktywowany stanem niskim. |
DC |
Wybór dane / komendy. Stan wysoki - dane Stan niski - komendy |
RST | Zewnętrzny reset aktywowany stanem niskim. |
BUSY | Wyjście statusu zajętości, aktywowany stanem niskim. |
Specyfikacja modułu wyświetlacza SPI
- V2.1
- Moduł kompatybilny z Arduino i Raspberry
- Napięcie zasilania: 3,3 V / 5 V
- Układ: SSD1681
- Moc zasilania (przy odświeżaniu ekranu): 26,4 mW
- Interfejs: SPI
- Wymiary zewnętrzne: 48 x 33 mm
- Wymiary wyświetlacza: 27,6 x 27,6 mm
- Piksel: 0,138 x 0,138 mm
- Rozdzielczość: 200 x 200 px
- Kąt widzenia: 170 °

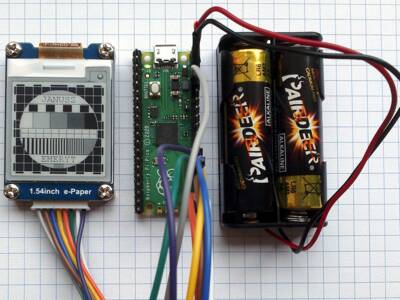

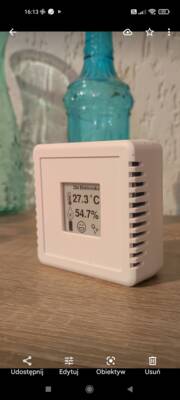

Wyświetlacz E-paper z oferty Waveshare
E-paper E-Ink 1,54'' V2.1 200x200px - moduł z wyświetlaczem SPI - Waveshare 12955 to kolejna propozycja znanej firmy Waveshare, skierowana do programistów i elektroników opierających swoje projekty na minikomputerach Raspberry Pi oraz płytkach Arduino.
Nakładka zawiera wyświetlacz o przekątnej ok. 39 mm, pozwalający na wyświetlanie statycznych grafik o rozdzielczości do 200 x 200 px. Ekran, dzięki zastosowaniu elektrostatycznej technologii elektronicznego atramentu (E-Ink) oferuje niezwykle niski pobór prądu, dzięki czemu świetnie sprawdzi się w jako ekran Raspberry Pi lub Arduino w najbardziej energooszczędnych projektach.
Pozostałe parametry wyświetlacza Waveshare 12955
Wyświetlacz E-paper E-Ink 1,54'' V2.1 200x200px bazuje na sterowniku scalonym typu SSD1681, komunikującym się z nadrzędnym procesorem lub mikrokontrolerem za pomocą interfejsu SPI. Napięcie zasilania modułu wynosi 3,3V, dzięki czemu doskonale nadaje się także do współpracy z mikrokontrolerami STM32 bądź MSP430.
Wymiary samego wyświetlacza to 27,6 x 27,6 mm, zaś pojedynczy piksel ma wielkość 0x138 x 0,138 mm. Cały moduł ma wymiary zewnętrzne równe 48 x 33 mm. Bardzo szeroki kąt widzenia (aż 170 o) umożliwia wygodną obserwację niezależnie od orientacji ekranu względem użytkownika.
