Wyświetlacz E-Paper E-Ink 2,13'' 212x104px - SPI - 3 kolory - do Raspberry Pi Pico - Waveshare 19588

Indeks: WSR-19545 EAN: 5904422371821
Wyświetlacz e-paper o przekątnej 2,13'' przeznaczony do Raspberry Pi Pico. Jego rozdzielczość wynosi 212 x 104 px. Ekran prezentuje obrazy i teksty w trzech kolorach: czerwonym, czarnym i białym. Moduł wykorzystuje magistralę SPI w celach komunikacji z Raspberry Pi. Ekran został wykonany w technologii E-Ink - imitującej tradycyjną kartkę papieru. Tego typu wyświetlacze znajdują zastosowanie podczas czytania e-booków czy czasopism elektronicznych. Wyświetlacz nie emituje niebieskiej poświaty oraz jest pasywnie odblaskowy.
Wyświetlacz E-Paper E-Ink 2,13'' 212x104px - SPI - 3 kolory - do Raspberry Pi Pico - Waveshare 19588
69,90 zł
56,83 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-03-15
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Wyświetlacz E-Paper E-Ink 2,13'' 212 x 104 px - SPI - 3 kolory - do Raspberry Pi Pico - Waveshare 19588

Wyświetlacz e-paper o przekątnej 2,13'' przeznaczony do Raspberry Pi Pico. Jego rozdzielczość wynosi 212 x 104 px. Ekran prezentuje obrazy i teksty w trzech kolorach: czerwonym, czarnym i białym. Moduł wykorzystuje magistralę SPI w celach komunikacji z Raspberry Pi. Ekran został wykonany w technologii E-Ink - imitującej tradycyjną kartkę papieru. Tego typu wyświetlacze znajdują zastosowanie podczas czytania e-booków czy czasopism elektronicznych. Wyświetlacz nie emituje niebieskiej poświaty oraz jest pasywnie odblaskowy. Prezentuje ostatnio wczytaną zawartość nawet na długo po odłączeniu zasilania. Charakteryzuje się niskim zużyciem energii, a moc pobierana jest tylko do odświeżania.

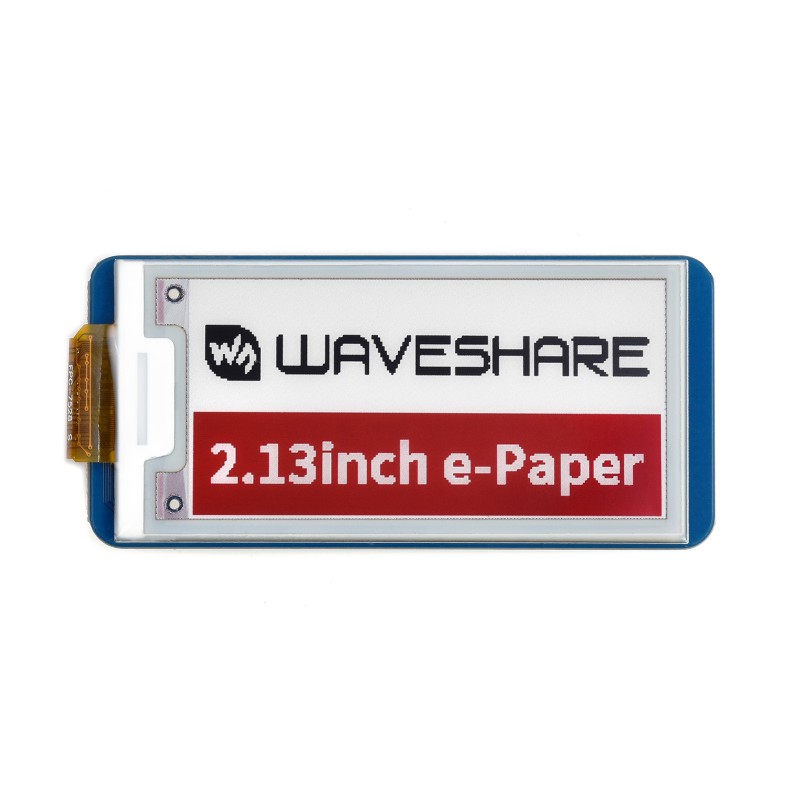

Wyświetlacz e-paper wykonany w technologii e-Ink od Waveshare.

Wyświetlacz e-paper wykonany w technologii e-Ink od Waveshare.

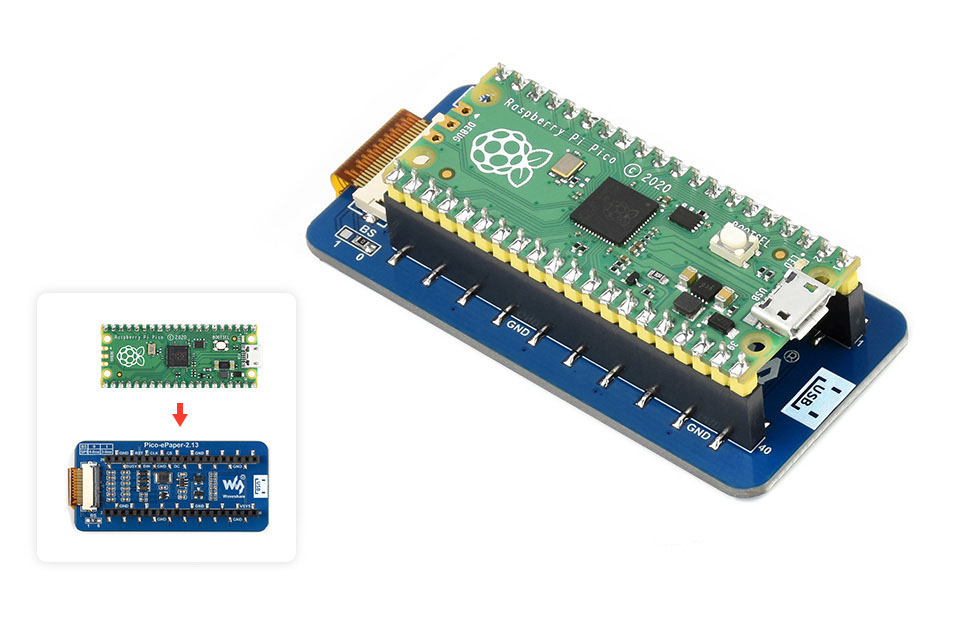

Produkt kompatybilny z Raspberry Pi Pico

Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika. Dowiesz się z niej także jak używać wyświetlacz e paper.

Wyprowadzenia wyświetlacza są kompatybilne ze złączem w Raspberry Pi Pico.

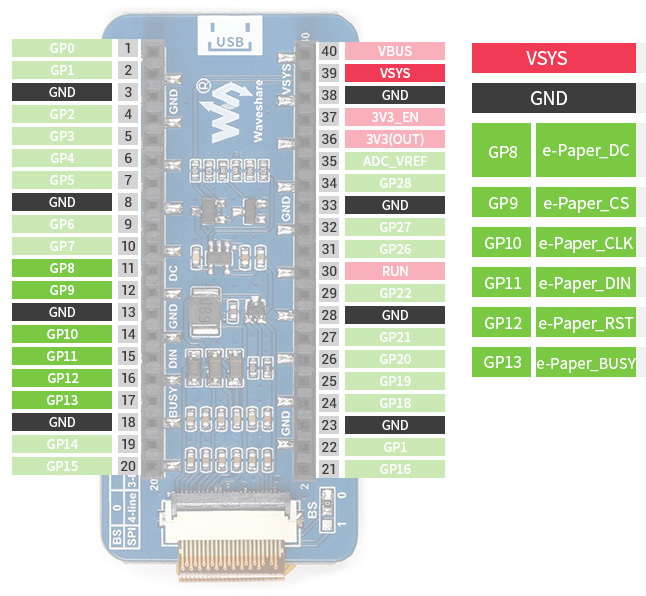

Wyprowadzenia

Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:

  • VSYS - pin zasilania 3,3 V
  • GND - masa układu
  • e-Paper_DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
  • e-Paper_CS - Chip Select (aktywowany stanem niskim)
  • e-Paper_CLK - pin wejściowy linii zegara interfejsu SPI
  • e-Paper_DIN - pin wejściowy linii danych interfejsu SPI
  • e-Paper_RST - pin RESET (aktywowany stanem niskim)
  • e-Paper_BUSY - pin wyjściowy BUSY

Specyfikacja techniczna wyświetlacza

  • Dedykowany do Raspberry Pi w wersji Pico
  • Typ: wyświetlacz e-paper
  • Technologia: E-Ink
  • Interfejs komunikacyjny: SPI (3-przewodowy lub 4-przewodowy)
  • Przekątna ekranu: 2,13''
  • Rozdzielczość wyświetlacza: 212 x 104 px
  • Rozmiar piksela: 0,229 x 0,228 mm
  • Kolory wyświetlania: czerwony, czarny, biały
  • Kąt widzenia: > 170°
  • Skala szarości: 2
  • Czas pełnego odświeżania: 15 s
  • Pobór mocy podczas odświeżania: 26,4 mW
  • Pobór prądu w czasie czuwania: < 0,01 uA
  • Napięcie zasilania: 3,3 V
  • Język programowania: C / C++ / MicroPython
  • Wymiary wyświetlacza: 48,55 x 23,71 mm
  • Wymiary modułu: 65 x 30,5 mm
Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.

Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.

Różnice wyświetlania zawartości na poszczególnych typach ekranów.

Różnice wyświetlania zawartości na poszczególnych typach ekranów.

Co to jest wyświetlacz "e ink e paper"?

Wyświetlacz e-paper, nazywany również jako elektroniczny papier (e paper display) wykorzystuje elektroforetyczną technologię mikrokapsułek do prezentowania tekstów i obrazów. Dzięki temu imituje wygląd zwykłego atramentu jaki znajduje się na tradycyjnym papierze. Taka technologia jest wyjątkowo przyjazna w odbiorze dla użytkownika - ekrany nie emitują niebieskiej poświaty, są pasywnie odblaskowe i zapewniają szeroki kąt widzenia. Wszystkie te cechy sprawiają, że wzrok nie męczy się podczas użytkowania.

Wyświetlacz E-Paper E-Ink 2,13'' 212x104px - SPI - 3 kolory - do Raspberry Pi Pico - Waveshare 19588

Oferujemy wyjątkowy narzędzie przeznaczone do współpracy z Raspberry Pi Pico. To wyświetlacz typu E-Paper E-Ink, o przekątnej długości 2,13'' i rozdzielczości 212 x 104 px. Łączność odbywa się za pośrednictwem interfejsu SPI.

Tak zwany e-papier to charakteryzuje się osiągami niespotykanymi w żadnych innych rodzajach wyświetlaczy. Przede wszystkim sposób wyświetlania obrazów jest możliwie najbardziej przyjazny dla ludzkiego oka - w praktyce ekran wygląda jak zwykła kartka papieru, nie potrzebuje podświetlenia w świetle dziennym i nie emituje szkodliwego niebieskiej poświaty.

Raspberry Pi Pico Hat - klawiatury i wyświetlacze

Warto zwrócić uwagę, że w szczególności w przypadku urządzeń przenośnych oszczędność energii jest zawsze na wysoko na liście priorytetów - tak zwany e-papier gwarantuje bardzo niskie zużycie energii. Podczas wyświetlania statycznego obrazu ekran nie pobiera w ogóle energii.

W naszej ofercie znajdziesz znacznie więcej wyświetlaczy typu E-Paper E-Ink oraz wiele rodzajów wyświetlaczy przeznaczonych do wykorzystania z minikomputerami takimi jak Raspberry Pi czy Arduino. Oferta sklepu Botland to przede wszystkim produkty z dziedziny robotyki oraz elektroniki.

Ekran - typ e-paper
Ekran - przekątna 2.13 ''
Ekran - rozdziel. 212x104px
Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.022 kg
