Opis produktu: Wyświetlacz LCD IPS 1,3'' 240 x 240 px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19650
Wyświetlacz LCD wyprodukowany przez firmę Waveshare, dedykowany do popularnego modułu Raspberry Pi Pico. Został wyposażony w wysokiej jakości sterownik ST7789, wykorzystuje magistrale SPI w celach komunikacji z Raspberry Pi Pico. Obrazy prezentowane są w 65 tys. kolorów RGB, co daje wyraźny i realistyczny efekt kolorystyczny. Rozdzielczość ekranu wynosi 240 x 240 px, a jego przekątna jest równa 1,3''. Wielkość pojedynczego piksela to 0,0975 × 0,0975 mm.

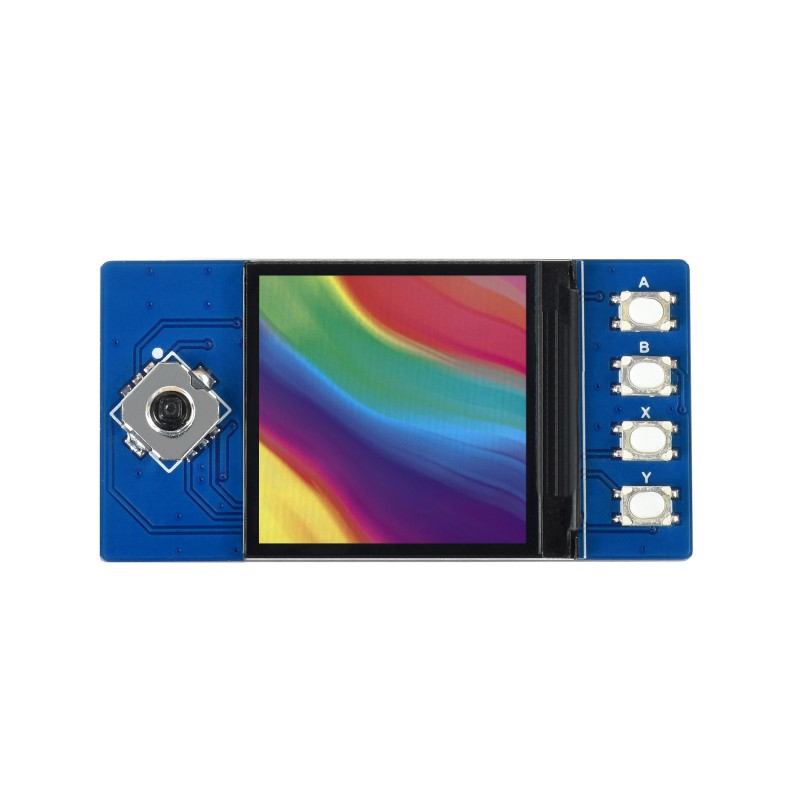

Wyświetlacz LCD do Raspberry Pi Pico został wyposażony w cztery przyciski użytkowe oraz jeden joystick.
Produkt kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika.

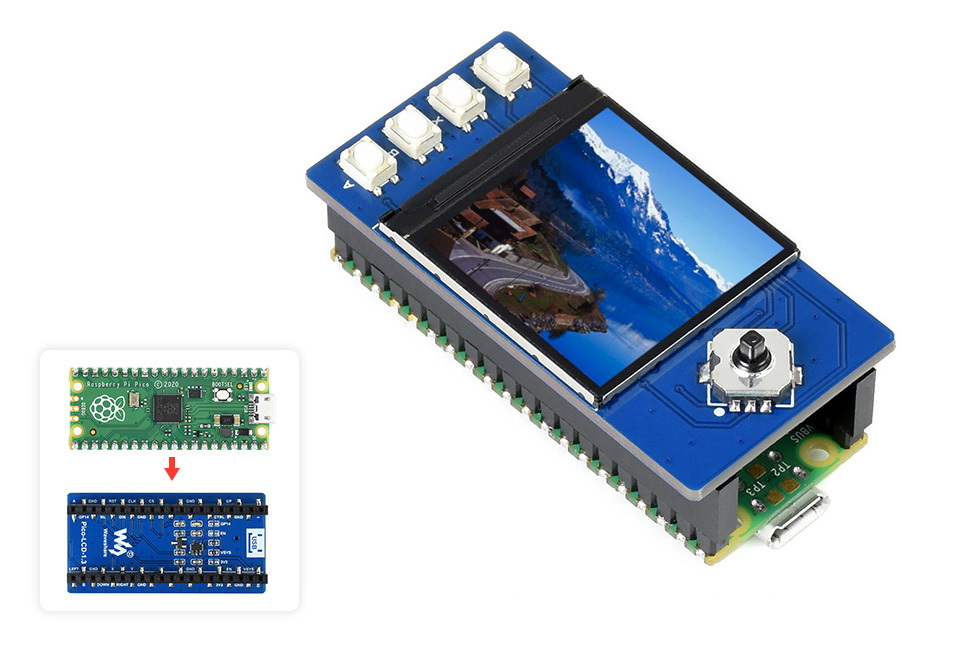

Wyprowadzenia wyświetlacza są kompatybilne ze złączem w Raspberry Pi Pico.

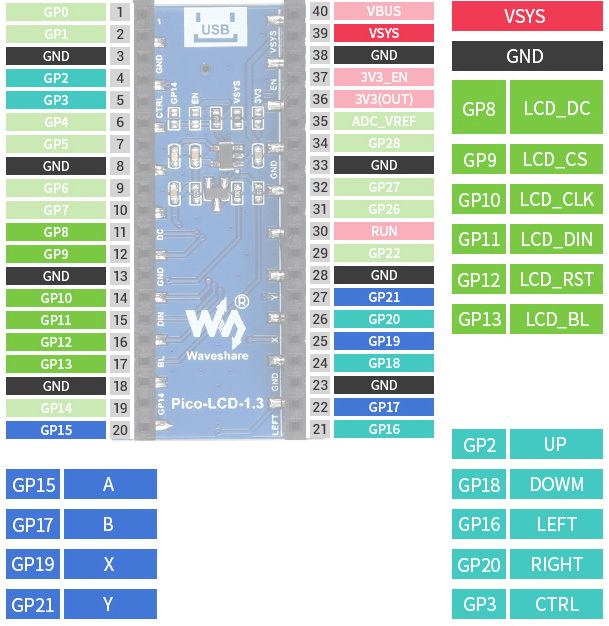

Wyprowadzenia
Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:
- VSYS - pin zasilania od 1,8 V do 5,5 V
- GND - masa układu
- LCD_DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
- LCD_CS - Chip Select (aktywowany stanem niskim)
- LCD_CLK - pin wejściowy linii zegara interfejsu SPI
- LCD_DIN - pin wejściowy linii danych interfejsu SPI
- LCD_RST - pin RESET (aktywowany stanem niskim)
- LCD_BL - pin podświetlenia
- Piny sterowania joystickiem:
- UP - ruch w górę
- DOWM - ruch w dół
- LEFT - ruch w lewo
- RIGHT - ruch w prawo
- CTRL - przycisk środkowy
- A - przycisk użytkowy A
- B - przycisk użytkowy B
- C - przycisk użytkowy C
- D - przycisk użytkowy D
Specyfikacja techniczna wyświetlacza
- Dedykowany do Raspberry Pi w wersji Pico
- Typ: wyświetlacz LCD IPS
- Interfejs komunikacyjny: SPI 4-pinowy
- Przekątna ekranu: 1,3''
- Rozdzielczość wyświetlacza: 240 x 240 px
- Rozmiar piksela: 0,0975 × 0,0975 mm
- Kolory wyświetlania: 65K RGB
- Napięcie zasilania: od 2,6 V do 5,5 V
- Wyposażenie dodatkowe:
- przyciski użytkowe A, B, C i D - 4 szt.
- joystick - 1 szt.
- Język programowania: C / C++ / MicroPython
- Wbudowany sterownik: ST7789
- Wymiary wyświetlacza: 23,4 x 23,4 mm
- Wymiary modułu: 52 x 26,5 mm
Wyświetlacz może być programowany za pomocą języka C / C++ czy MicroPython. Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.
Wyświetlacz LCD IPS 1,3'' 240x240 px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19650
Kolorowy wyświetlacz LCD IPS o przekątnej 1,3” oraz rozdzielczości 240x240 px to nakładka Raspberry Pi Pico Hat stworzona przez cenioną markę Waveshare. Moduł komunikuje się z główną płytką RPi za pośrednictwem interfejsu SPI.
Realistyczne odwzorowanie barw jest możliwe dzięki dostępowi do aż 65 tysięcy odcieni RGB. Wyświetlacz cechuje się także dużą głębią koloru oraz wyrazistym oddaniem czerni i bieli. Ponadto rozszerzenie oferuje cztery programowalne przyciski funkcyjne oraz joystick, dzięki czemu sprawdzi się również w bardziej zaawansowanych projektach elektronicznych.
Efektowne wyświetlanie obrazu dla Raspberry Pi Pico
Wyświetlacz LCD IPS od Waveshare to znakomity sposób na umożliwienie wyświetlania wysokiej jakości obrazu z Raspberry Pi Pico. Nakładka posiada wbudowany sterownik
ST7789, który pozwala łatwo sterować wyświetlanymi treściami.
Więcej informacji znajdziesz w sekcji “Przydatne linki” - znajdują się tam odnośniki do witryny producenta Waveshare, strony Wiki produktu oraz dokumentacji technicznej sterownika. W naszym sklepie dostępny jest też szeroki wybór innych wyświetlaczy, klawiatur i rozszerzeń audio/wideo do płytek Raspberry Pi Pico.
