Opis produktu: Wyświetlacz OLED 1,3'' 64 x 128 px - SPI / I2C - czarno-biały - do Raspberry Pi Pico - Waveshare 19376

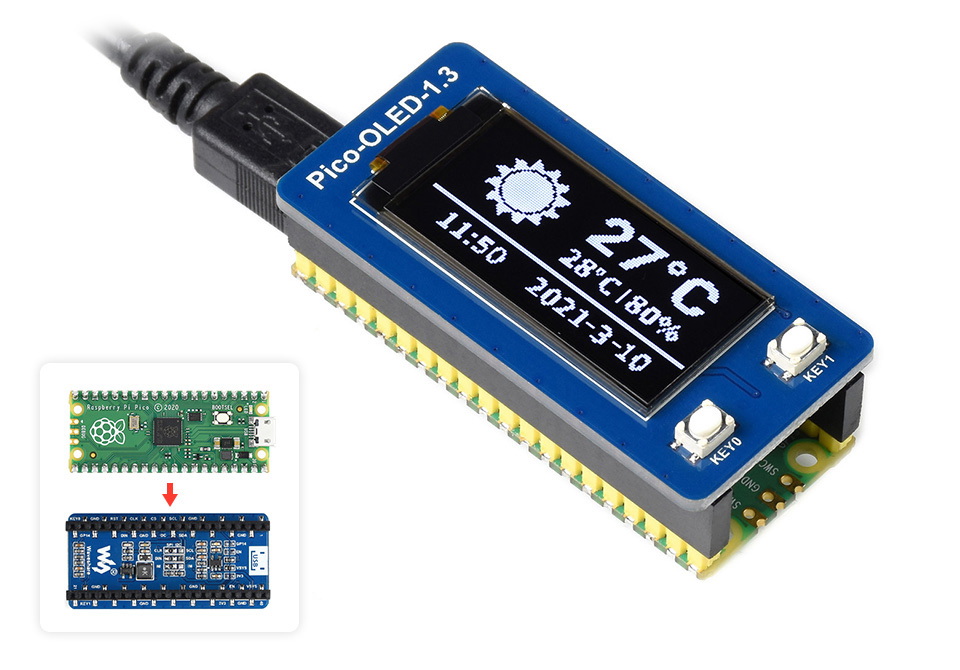

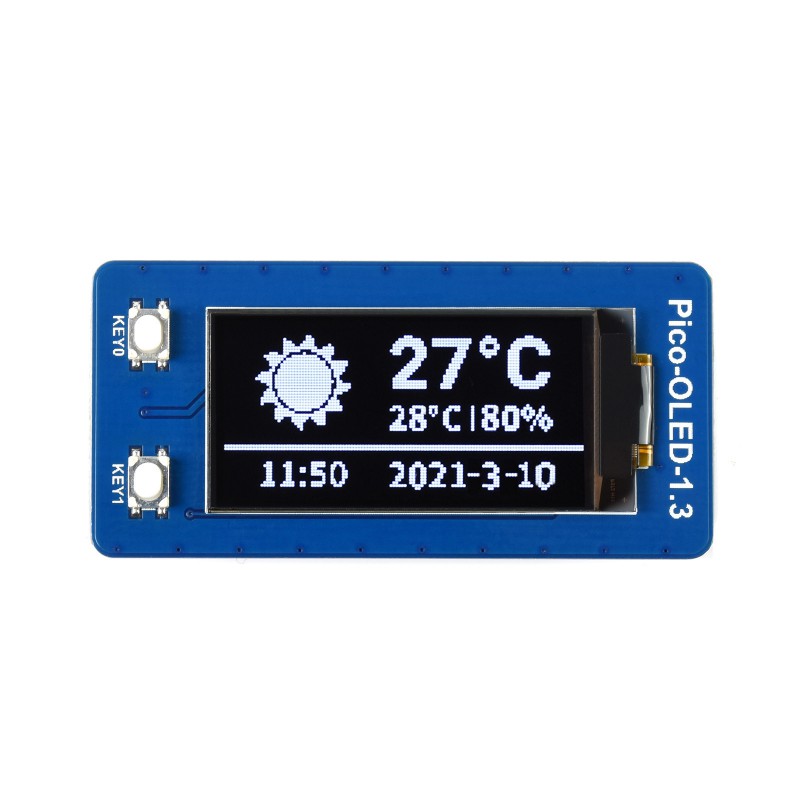

Kompaktowy wyświetlacz wyposażony w złącza kompatybilne z Raspberry Pi w wersji Pico. Został wyposażony w dwa przyciski umożliwiające użytkownikowi prostą interakcję. Posiada wbudowany sterownik SH1107, wykorzystuje magistrale SPI i I2C (do wyboru). Rozdzielczość ekranu wynosi 64 x 128 px, a jego przekątna jest równa 1,3''. Moduł prezentuje obraz w dwóch kolorach - czarnym i białym, a wielkość pojedynczego piksela to 0,15 x 0,15 mm.
Wyświetlacz OLED do Raspberry Pi Pico wyprodukowany przez firmę Waveshare.
Produkt kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika.
Wyprowadzenia wyświetlacza są kompatybilne ze złączem w Raspberry Pi Pico.

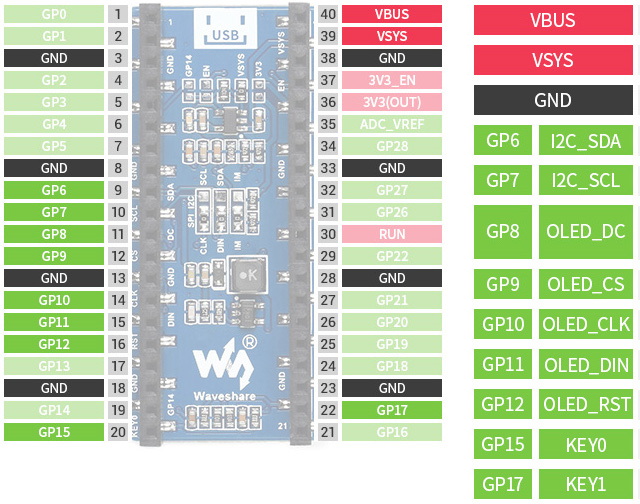

Wyprowadzenia
Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:
- VBUS - pin zasilania od 3,3 V do 5,5 V
- VSYS - pin zasilania od 1,8 V do 5,5 V
- GND - masa układu
- I2C_SDA - pin wejściowy linii danych interfejsu I2C
- I2C_SCL - pin wejściowy linii zegara interfejsu I2C
- OLED_DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
- OLED_CS - Chip Select
- OLED_CLK - pin wejściowy linii zegara interfejsu SPI
- OLED_DIN - pin wejściowy linii danych interfejsu SPI
- OLED_RST - pin RESET (aktywowany stanem niskim)
- KEY0 - pin użytkowy 0
- KEY1 - pin użytkowy 1
Specyfikacja techniczna wyświetlacza
- Dedykowany do Raspberry Pi w wersji Pico
- Typ: wyświetlacz OLED
- Interfejs komunikacyjny: SPI / I2C 4-pinowy
- Przekątna ekranu: 1,3''
- Rozdzielczość wyświetlacza: 64 x 128 px
- Rozmiar piksela:0,15 x 0,15 mm
- Kolory wyświetlania: czarno - biały
- Napięcie robocze: 3,3 V
- Dwa przyciski użytkowe: KEY0 i KEY
- Język programowania: C / C++ / MicroPython
- Wbudowany sterownik: SH1107
- Wymiary wyświetlacza: 14,7 x 29,42 mm
- Wymiary modułu: 52 x 25 mm
Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.
Wyświetlacz OLED 1,3'' 64x128px - SPI/I2C - czarno-biały - do Raspberry Pi Pico - Waveshare 19376
Oferujemy praktyczny wyświetlacz typu OLED, o przekątnej 1,3'' i rozdzielczości 64x128px. Urządzenie jest przeznaczone do wykorzystania z popularnymi płytkami Raspberry Pi Pico. Warto zaznaczyć, że sprzęt pochodzi od znanego producenta nakładek - od firmy Waveshare.
Sprzęt łączy się z mikrokontrolerem za pośrednictwem interfejsów SPI lub I2C. Dzięki niewielkim wymiarom całego modułu produkt doskonale sprawdzi się w projektach, w których ważną rolę odgrywa oszczędność miejsca.
