Opis produktu: Wyświetlacz LCD IPS 1,14'' 240 x 135 px - SPI - do Raspberry Pi Pico - Waveshare 19340
Wyświetlacz LCD IPS o przekątnej 1,14'' do minikomputera Raspberry Pi w wersji Pico. Rozdzielczość ekranu wynosi 240 x 135 px. Moduł został wyprodukowany przez Waveshare i wyposażony w sterownik ST7789. Posiada 2 przyciski użytkowe, które umożliwiają użytkownikowi interakcję, oraz wygodny joystick . Wyświetlacz wykorzystuje interfejs komunikacyjny SPI, jest zasilany napięciem w zakresie od 2,6 V do 5,5 V. Może być programowany w języku C/C++ oraz MicroPython.
|
Kompatybilny z Raspberry Pi Pico |

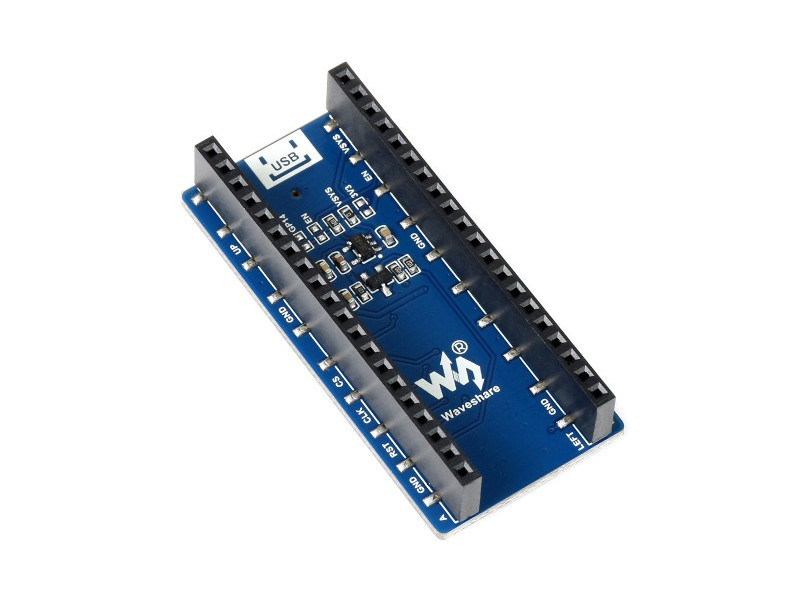

Wyświetlacz do Raspberry Pi Pico posiada specjalne wyprowadzenia do wygodnego łączenia z modułem głównym.
Wyprowadzenia wyświetlacza.
Wyprowadzenia
Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:
- VSYS - pin zasilania od 1,8 V do 5,5 V
- GND - masa układu
- LCD_DC - pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
- LCD_CS - Chip Select (aktywowany stanem niskim)
- LCD_CLK - wyjście zegarowe magistrali SPI
- LCD_DIN - wyjście danych magistrali SPI
- LCD_RST - pin RESET (aktywowany stanem niskim)
- LCD_BL - pin podświetlenia
- Joystick:
- GP2_UP - ruch w górę
- GP18_DOWN - ruch w dół
- GP16_LEFT - ruch w lewo
- GP20_RIGHT - ruch w prawo
- GP3_CTRL - przycisk środkowy
- GP15_A - przycisk użytkowy A
- GP17_B - przycisk użytkowy B
Specyfikacja techniczna
- Kompatybilny z: Raspberry Pi Pico
- Przekątna: 1,14''
- Rozdzielczość: 240 x 135 px
- Typ wyświetlacza: IPS LCD
- Interfejs komunikacyjny: SPI
- Gama kolorystyczna: 65 K kolorów RGB
- Rozmiar piksela: 0,1101 x 0,1035 mm
- Wyposażony w 2 użytkowe przyciski oraz joystick
- Sterownik: ST7789
- Napięcie robocze: od 2,6 V do 5,5 V
- Język programowania: C / C++ / MicroPython
- Wymiary: 52 x 25 mm

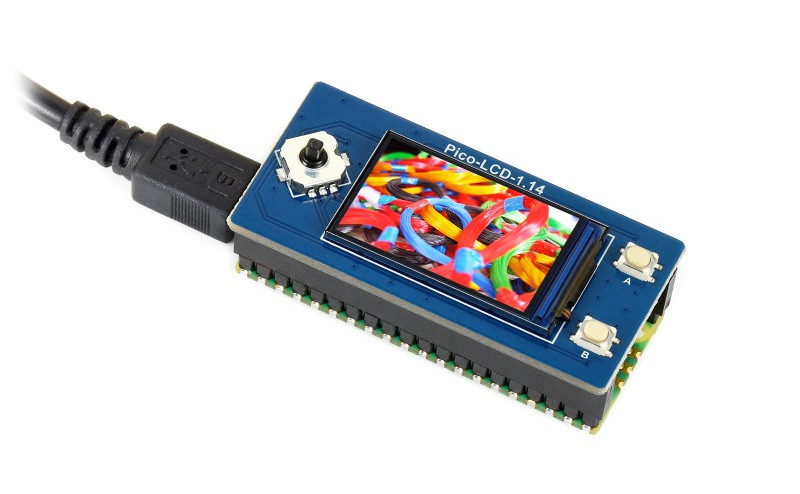

Obraz wyświetlany jest w rzeczywistych kolorach i z zachowaniem odpowiedniej ostrości.Nakładka do Raspberry Pi Pico z wyświetlaczem IPS
Prezentowany moduł bazuje na wysokiej jakości wyświetlaczu LCD IPS 1,14'' o rozdzielczości 240x135px, wyposażonym w interfejs komunikacyjny SPI i jest przeznaczony do współpracy z najnowszą płytką Raspberry Pi Pico.
Oprócz samego ekranu na płytce znalazł się także miniaturowy joystick oraz dwa przyciski funkcyjne (oznaczone literami A i B), które użytkownik może dowolnie zaprogramować. Do połączenia z płytką Raspberry Pi wyświetlacz wykorzystuje 13 linii GPIO, reszta zaś pozostaje do dyspozycji programisty.
Pozostałe informacje o nakładce Waveshare 19340
Zastosowany w nakładce Wyświetlacz LCD IPS 1,14'' 240x135px - SPI - do Raspberry Pi Pico - Waveshare 19340 daje płytce możliwość wyświetlania grafiki z wykorzystaniem 65 tys. kolorów (paleta RGB), a zastosowany typ matrycy zapewnia doskonałe odwzorowanie barw w szerokim zakresie kątów widzenia.
Do obsługi sterownika ST7789 producent nakładki – firma Waveshare – udostępnia gotowe biblioteki i przykładowe programy, znacznie ułatwiające szybkie rozpoczęcie pracy z płytką. Moduł jest dzięki temu kompatybilny z językami C/C++ oraz MicroPython.
