Wyświetlacz dotykowy E-paper E-Ink - 2,9'' 296x128px - SPI/I2C - czarno-biały - do Raspberry Pi Pico - Waveshare 20051

Indeks: WSR-19720 EAN: 5904422347260
Wyświetlacz dotykowy firmy Waveshare wykonany w technologii e-paper, jego przekątna wynosi 2,9", a rozdzielczość 296 x 128 px. Ekran przeznaczony do wykorzystania z Raspberry Pi Pico. Obraz wyświetlany jest w dwóch kolorach: czarnym i białym. Komunikuje się przez interfejs SPI oraz I2C (do pełnej funkcjonalności konieczne jest korzystanie z obu interfejsów). Technologia e-paper sprawia, że tego rodzaju wyświetlacz można stosować w czytnikach e-booków i czasopism elektronicznych.
Wyświetlacz dotykowy E-paper E-Ink - 2,9'' 296x128px - SPI/I2C - czarno-biały - do Raspberry Pi...
119,00 zł
96,75 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-07-05
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Wyświetlacz dotykowy pojemnościowy E-paper E-Ink - 2,9'' 296x128px - SPI/I2C - czarno-biały - do Raspberry Pi Pico - Waveshare 20051

Wyświetlacz dotykowy firmy Waveshare wykonany w technologii e-paper, jego przekątna wynosi 2,9", a rozdzielczość 296 x 128 px. Ekran przeznaczony do wykorzystania z Raspberry Pi Pico. Obraz wyświetlany jest w dwóch kolorach: czarnym i białym. Komunikuje się przez interfejs SPI oraz I2C (do pełnej funkcjonalności konieczne jest korzystanie z obu interfejsów). Technologia e-paper sprawia, że tego rodzaju wyświetlacz można stosować w czytnikach e-booków i czasopism elektronicznych.

Kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz przewodnik użytkownika.
Wyświetlacz e-paper do Raspberry Pi Pico

Wyświetlacz dotykowy e-paper do Raspberry Pi Pico.

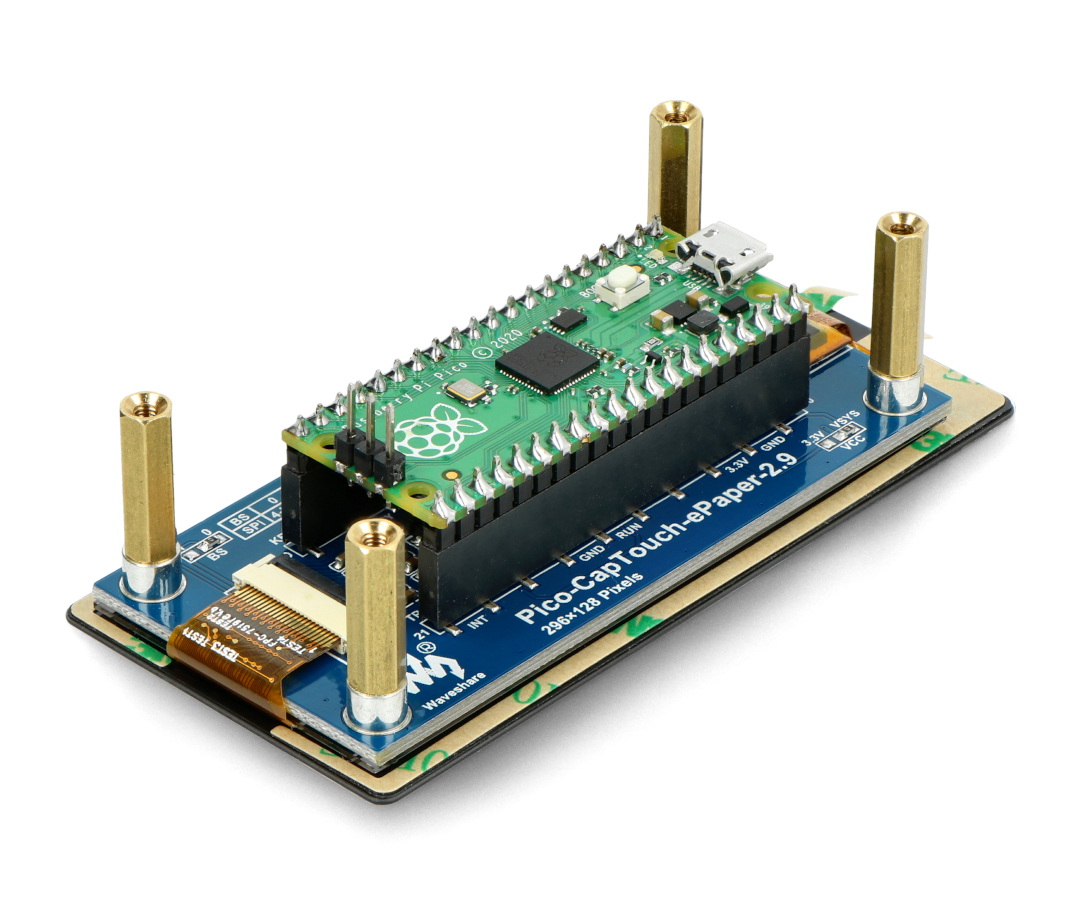

Ekran z Raspberry Pi PicoWyświetlacz z Raspberry Pi Pico. Przedmiotem sprzedaży jest ekran e-paper, moduł Raspberry Pi Pico można nabyć osobno.

Główne cechy wyświetlacza e-paper

  • Ekran o przekątnej 2,9" i rozdzielczości 296 x 128 px z dotykiem pojemnościowym
  • Obsługuje 5 punktów dotyku, definiowany przez użytkownika gest wybudzenia ekranu
  • Brak podświetlenia, zachowuje ostatnio wyświetlany obraz przez długi czas po odłączeniu zasilania
  • Ultra niski pobór prądu, zasilanie wymagane jest jedynie do odświeżenia ekranu
  • Interfejs SPI / I2C (do pełnej funkcjonalności konieczne jest korzystanie z obu interfejsów)

Co to jest e-paper?

Wyświetlacze e-paper wykorzystują technologię elektroforetyczną mikrokapsułek do wyświetlania: naładowane cząstki zawieszone w przezroczystym płynie przesuną się na boki mikrokapsułki po przyłożeniu pola elektrycznego, dzięki czemu mikrokapsułka stanie się widoczna przez odbijanie światła otoczenia, tak jak tradycyjny papier drukowany. Wyświetlacz e-paper wyraźnie wyświetla obrazy/teksty w świetle lampy lub w świetle naturalnym, nie wymaga podświetlenia, a kąt widzenia wynosi prawie 170°. Ten typ wyświetlaczy zazwyczaj wykorzystywany jest w czytnikach e-booków ze względu na efekt przypominający papier.

Wyświetlacze e-paperTechnologia e-paper.

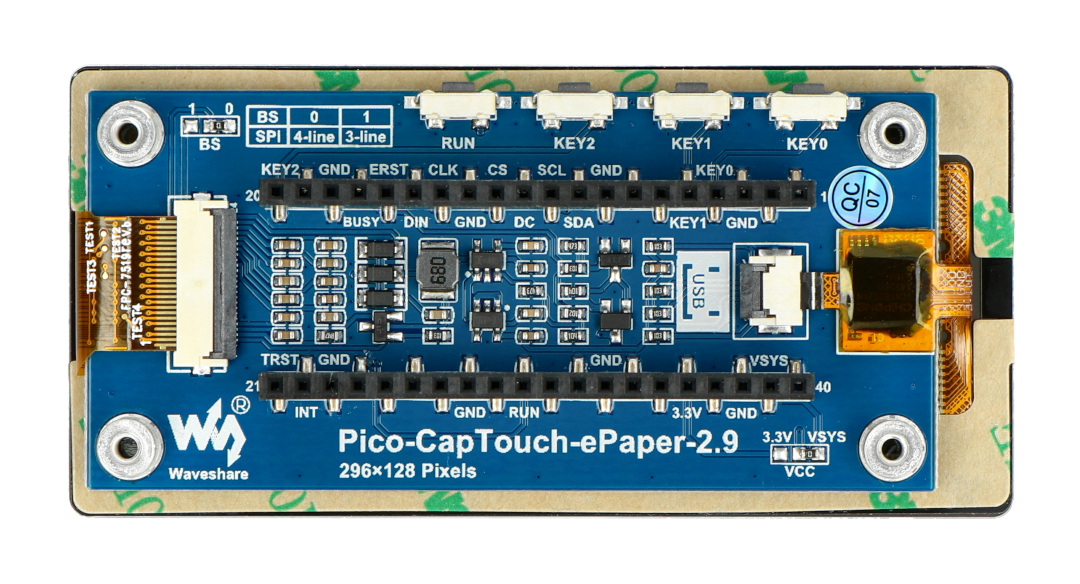

Wyprowadzenia modułuWyprowadzenia modułu wyświetlacza e-paper.

Wyprowadzenia wyświetlacza e-paper

Moduł wyświetlacza wyposażony został w gniazdo do bezpośredniego podłączenia Raspberry Pi Pico. Korzysta z takich pinów jak:

  • VSYS - napięcie wejściowe (domyślne)
  • 3V3(OUT) - napięcie wejściowe
  • GND - masa
  • GP6|TP_SDA - linia danych I2C kontrolera dotyku
  • GP7|TP_SCL - linia zegarowa I2C kontrolera dotyku
  • GP8|e-Paper_DC - pin danych / komend, wysoki dla danych, niski dla komend
  • GP9|e-Paper_CS - pin wyboru układu SPI, aktywowany stanem niskim
  • GP10|e-Paper_CLK - pin SCK interfejsu SPI
  • GP11|e-Paper_DIN - pin MOSI interfejsu SPI
  • GP12|e-Paper_ERST - zewnętrzny reset, aktywowany stanem niskim
  • GP13|e-Paper_BUSY - wyjście statusu zajętości
  • GP16|TP_TRST - reset kontrolera dotyku, aktywowany stanem niskim
  • GP17|TP_INT - przerwania kontrolera dotyku
  • GP2|KEY0 - przycisk użytkownika 0
  • GP3|KEY1 - przycisk użytkownika 1
  • GP4|KEY2 - przycisk użytkownika 2
  • RUN - przycisk reset

Specyfikacja wyświetlacza

  • Napięcie pracy: 3,3 V
  • Interfejs: 3-przewodowy SPI, 4-przewodowy SPI, I2C
  • Wyświetlane kolory: czarny i biały
  • Skala szarości: 2
  • Czas częściowego odświeżenia: 0,3 s
  • Czas pełnego odświeżenia: 2 s
  • Pobór prądu przy odświeżaniu: 26,4 mW
  • Pobór prądu w stanie spoczynku: do 0,01 uA
  • Kąt widzenia: do 170°
  • Dotyk: pojemnościowy
  • Liczba punktów dotyku: 5
  • Przekątna: 2,9"
  • Rozdzielczość: 296 x 128 px
  • Rozmiar piksela: 0,227 x 0,226 mm
  • Wymiary zewnętrzne: 89,1 x 42,7 mm
  • Wymiary wyświetlacza: 66,89 x 29,05 mm

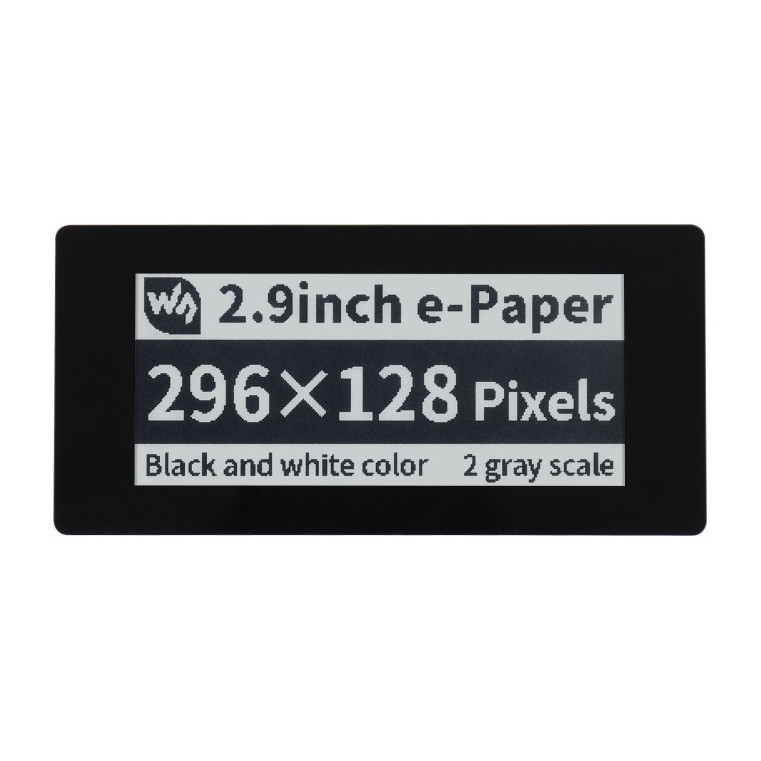

Wyświetlacz e-paperWyświetlacz e-paper.
Ekran - typ e-paper
Ekran - przekątna 2.90 ''
Ekran - interfejs SPI + I2C
Ekran - dotyk Tak
Ekran - rozdziel. 296x128px
Szerokość opakowania 11.6 cm
Wysokość opakowania 6.5 cm
Głębokość opakowania 3.5 cm
Masa opakowania 0.071 kg
