Wyświetlacz E-paper E-Ink - 2,9'' 296x128px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 19408

Indeks: WSR-18992 EAN: 5904422371814
Kolejne rozszerzenie do Raspberry Pi Pico od Waveshare - wyświetlacz wykonany w technologii e-paper. Przekątna ekranu jest równa 2,9'', rozdzielczość wynosi 296 x 128 px, a rozmiar piksela to 0,138 × 0,138. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 2. Moduł cechuje się niskim zużyciem energii oraz szybkim czasem odświeżania. Wykorzystuje magistrale SPI do komunikacji z Raspberry Pi Pico.
Wyświetlacz E-paper E-Ink - 2,9'' 296x128px - SPI - czarno-biały - do Raspberry Pi Pico -...
86,00 zł
69,92 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Wyświetlacz E-paper E-Ink - 2,9'' 296 x 128 px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 19408

Kolejne rozszerzenie do Raspberry Pi Pico od Waveshare - wyświetlacz wykonany w technologii e-paper. Przekątna ekranu jest równa 2,9'', rozdzielczość wynosi 296 x 128 px, a rozmiar piksela to 0,138 × 0,138. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 2. Moduł cechuje się niskim zużyciem energii oraz szybkim czasem odświeżania. Wykorzystuje magistrale SPI do komunikacji z Raspberry Pi Pico.

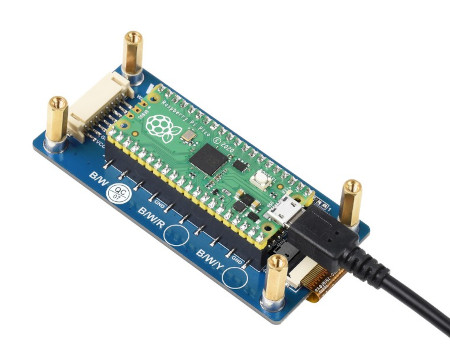

Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico.

Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico. Raspberry Pi Pico nie jest częścią zestawu, można je kupić osobno w naszym sklepie.

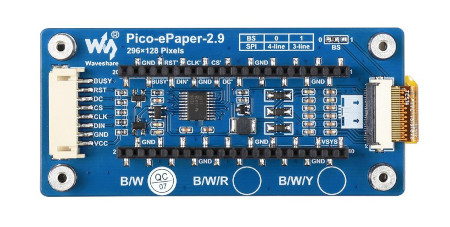

Przekątna wyświetlacza jest równa 2,9''.Przekątna wyświetlacza jest równa 2,9''.

Cechy szczególne

  • Wykorzystanie technologii e-paper, która jest stosowana w czytnikach e-book
  • Wyświetlanie ostatniego obrazu nawet po odłączeniu zasilania
  • Niskie zużycie energii, pobór mocy wyłącznie do odświeżania
  • Interfejs komunikacyjny SPI
  • Programowany językiem C/C++ i MicroPython
  • Obraz wyświetlany w dwóch kolorach: czarnym i białym

Wyprowadzenia

Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:

  • VSYS - pin zasilania
  • GND - masa układu
  • e-Paper_DC -  pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
  • e-Paper_CS - Chip select (aktywowany stanem niskim)
  • e-Paper_CLK - wyjście zegarowe magistrali SPI
  • e-Paper_DIN - wyjście danych magistrali SPI
  • e-Paper_RST - pin RESET (aktywowany stanem niskim)
  • e-Paper_BUSY - pin zajętości

Kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz przewodnik użytkownika.

Wyprowadzenia wyświetlacza.Wyprowadzenia wyświetlacza.

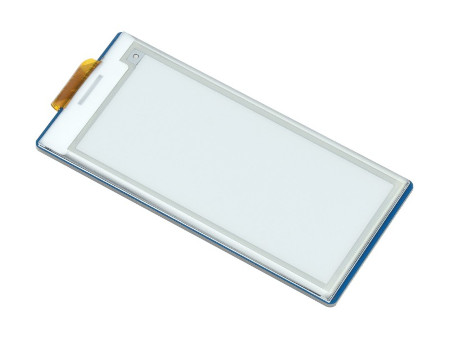

Czas częściowego odświeżanie wynosi zaledwie 0,3 sekundy.Czas częściowego odświeżanie wynosi zaledwie 0,3 sekundy.

Specyfikacja techniczna

  • Kompatybilny z: Raspberry Pi Pico
  • Typ wyświetlacza: e-paper
  • Napięcie robocze: 3,3 V / 5 V
  • Przekątna ekranu: 2,9''
  • Rozdzielczość: 296 × 128 px
  • Wielkość piksela: 0,138 × 0,138
  • Interfejs komunikacyjny: 3-przewodowy SPI, 4-przewodowy SPI
  • Wyświetlane kolory: czarny i biały
  • Skala szarości: 2
  • Czas częściowego odświeżania: 0,3 s
  • Czas pełnego odświeżania: 2 s
  • Moc odświeżania: 26,4 mW
  • Prąd czuwania: <0,01 µA (prawie żaden)
  • Kąt widzenia: >170°
  • Wymiary zewnętrzne: 82 x 38 mm

Energooszczędny wyświetlacz do RPi Pico

Prezentowany wyświetlacz E-paper E-Ink - 2,9'' 296x128px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 19408 bazuje na najnowocześniejszej technologii elektronicznego papieru. Jest ona oparta na zjawisku elektrostatycznego pozycjonowania mikroskopijnych drobin pigmentu (e-ink). Dzięki temu zarówno odświeżanie, jak i późniejsze podtrzymywanie obrazu, wymaga znikomych ilości energii.

Konstrukcja wyświetlacza jest także bardzo kompaktowa – jego wymiary zewnętrzne to 82 x 38 mm, a niewielka grubość sprawia, że ekran można z zabudować nawet w przenośnych urządzeniach. Do pełnego odświeżenia ekranu konieczne jest dostarczenie energii na poziomie 26,4 mW, zaś prąd czuwania osiąga niebywale niską wartość na poziomie 10 nA.

Połączenie wyświetlacza z Raspberry Pi Pico

Wyświetlacz E-paper 2,9'' 296x128px z interfejsem SPI wykorzystuje do komunikacji z mikrokontrolerem szybki, 3-przewodowy interfejs SPI oraz kilka dodatkowych linii sterujących (DC – wybór typu komunikatu, RST – reset oraz BUSY – informacja o zajętości sterownika ekranu).

Producent – firma Waveshare – udostępnia dla swojego modułu komplet bibliotek programistycznych oraz przystępny tutorial, pozwalający szybko uruchomić przykładowe projekty. W naszej ofercie znajdziesz także inne nakładki kompatybilne z RP2040, w tym przeznaczony dla Raspberry Pi wyświetlacz e-paper 2,3” oraz 2,4-calowy, kolorowy ekran LCD TFT.

Ekran - typ e-paper
Ekran - przekątna 2.90 ''
Ekran - interfejs SPI
Ekran - rozdziel. 296x128px
Szerokość opakowania 11 cm
Wysokość opakowania 4 cm
Głębokość opakowania 6 cm
Masa opakowania 0.065 kg
