Opis produktu: Wyświetlacz E-Paper E-Ink 2,66'' 296 x 152 px - SPI - 2 kolory - do Raspberry Pi Pico - Waveshare 20052
Wyświetlacz e-paper o przekątnej 2,66'' przeznaczony do Raspberry Pi Pico. Jego rozdzielczość jest równa 296 x 152 px. Ekran prezentuje obrazy i teksty w dwóch kolorach: czarnym i białym. Wykorzystuje magistralę SPI w celach komunikacji z Raspberry Pi. Ekran od Waveshare został wykonany w technologii E-Ink, która imituje tradycyjną kartkę papieru. Tego typu wyświetlacze znajdują zastosowanie podczas czytania e-booków czy czasopism elektronicznych. Wyświetlacz nie emituje niebieskiej poświaty oraz jest pasywnie odblaskowy.

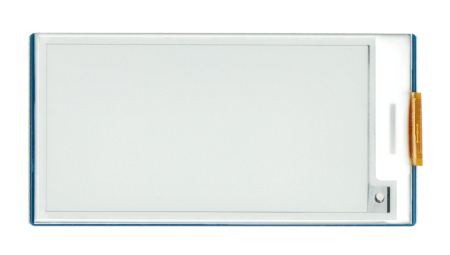

Wyświetlacz e-paper wykonany w technologii E-Ink od Waveshare.
Produkt kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika. Dowiesz się z niej także w jaki sposób używać wyświetlacz e paper.

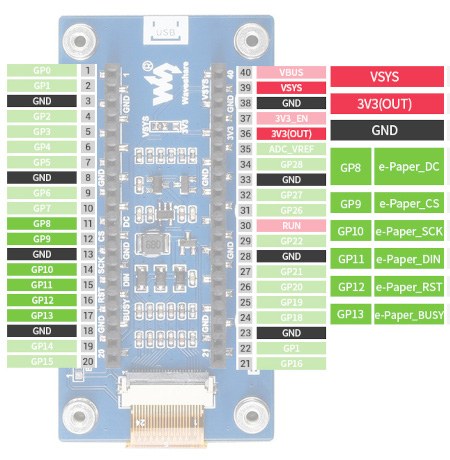

Wyprowadzenia wyświetlacza są kompatybilne ze złączem w Raspberry Pi Pico.
Wyprowadzenia wyświetlacza
Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:
- VSYS - pin zasilania
- 3V3 - pin zasilania 3,3 V
- GND - masa układu
- e-Paper_DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
- e-Paper_CS - Chip Select (aktywowany stanem niskim)
- e-Paper_SCK - pin wejściowy SCK interfejsu SPI
- e-Paper_DIN - pin wejściowy linii danych interfejsu SPI
- e-Paper_RST - pin RESET (aktywowany stanem niskim)
- e-Paper_BUSY - pin wyjściowy BUSY
Specyfikacja techniczna wyświetlacza
- Dedykowany do Raspberry Pi w wersji Pico
- Typ: wyświetlacz e-paper
- Technologia: E-Ink
- Interfejs komunikacyjny: SPI (3-przewodowy lub 4-przewodowy)
- Przekątna ekranu: 2,66''
- Rozdzielczość wyświetlacza: 296 x 152 px
- Rozmiar piksela: 0,203 x 0,202 mm
- Kolory wyświetlania: czarny, biały
- Kąt widzenia: > 170°
- Skala szarości: 2
- Czas pełnego odświeżania: 5 s
- Pobór mocy podczas odświeżania: 42,4 mW
- Pobór prądu w czasie czuwania: < 0,01 uA
- Napięcie zasilania: 3,3 V
- Język programowania: C / C++ / MicroPython
- Wymiary wyświetlacza: 60,088 x 30,704 mm
- Wymiary modułu: 74 x 37,5 mm

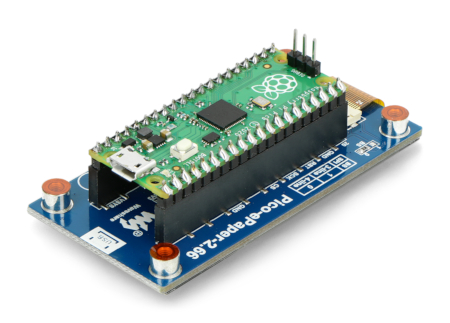

Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.
Różnice wyświetlania zawartości na poszczególnych typach ekranów.
Co to jest wyświetlacz "e ink e paper"?
Wyświetlacz e-paper, nazywany również jako elektroniczny papier (e paper display) wykorzystuje elektroforetyczną technologię mikrokapsułek do prezentowania tekstów i obrazów. Dzięki temu imituje wygląd zwykłego atramentu jaki znajduje się na tradycyjnym papierze. Taka technologia jest wyjątkowo przyjazna w odbiorze dla użytkownika - ekrany nie emitują niebieskiej poświaty, są pasywnie odblaskowe i zapewniają szeroki kąt widzenia. Wszystkie te cechy sprawiają, że wzrok nie męczy się podczas użytkowania.
