Opis produktu: Wyświetlacz LCD TFT 1,44'' 128x128x - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19576
Wyświetlacz TFT przeznaczony do współpracy z płytką Raspberry Pi Pico, jego przekątna wynosi 1,44", a rozdzielczość to 128 x 128 px. Moduł oparty został na układzie ST7735S, komunikuje się poprzez interfejs SPI. Potrafi wyświetlać 65 tysięcy kolorów wchodzących w skład gamy RGB. Wielkość pojedynczego piksela wynosi 0,20 x 0,20 mm. Moduł wyposażony został w 4 przyciski do dowolnego przeznaczenia.
Produkt kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika. Dowiesz się z niej także jak podłączyć wyświetlacz.

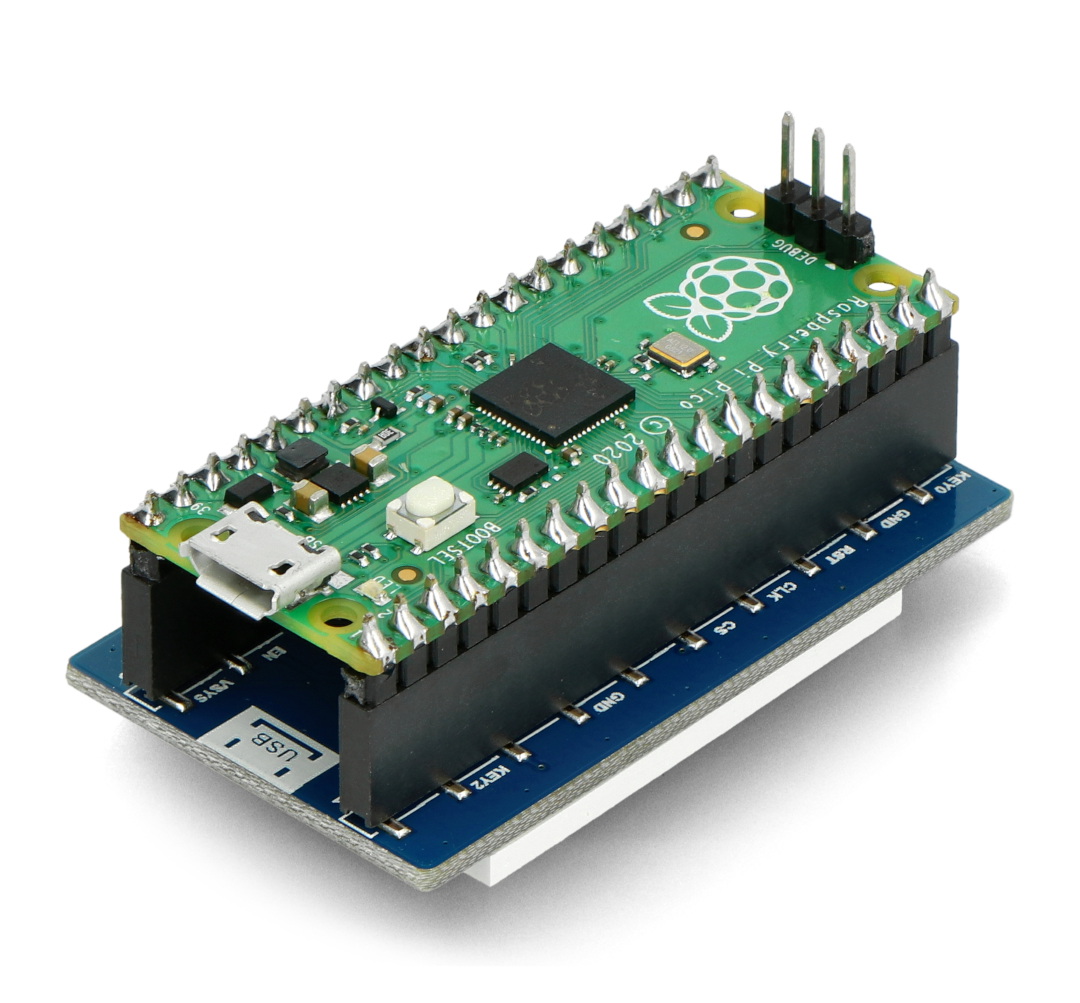

Wyprowadzenia modułu wyświetlacza dla Raspberry Pi Pico.Wyprowadzenia modułu wyświetlacza do Pico
Producent umieścił na module gniazdo, do którego można bezpośrednio wpiąć płytkę Raspberry Pi Pico lub dokonać połączenia przy pomocy przewodów. Wśród wyprowadzeń znajdują się piny:
- VSYS - napięcie zasilania od 1,8 V do 5,5 V
- GND - masa układu
- GP8|LCD_DC - linia danych / komend LCD, stan wysoki dla danych, niski dla komend
- GP9|LCD_CS - linia wyboru układu, aktywowana stanem niskim
- GP10|LCD_CLK - linia zegarowa SPI
- GP11|LCD_DIN - linia danych SPI
- GP12|LCD_RST - reset LCD, aktywowany stanem niskim
- GP13|LCD_BL - podświetlenie LCD
- GP15|KEY0 - przycisk użytkownika 0
- GP17|KEY1 - przycisk użytkownika 1
- GP2|KEY2 - przycisk użytkownika 2
- GP3|KEY3 - przycisk użytkownika 3
Specyfikacja wyświetlacza
- Napięcie pracy: od 3,15 V do 5 V
- Interfejs: SPI 4-przewodowy
- Rodzaj ekranu: TFT
- Układ: ST7735S
- Przekątna: 1,44"
- Rozdzielczość: 128 x 128 px
- Liczba wyświetlanych kolorów: 65k RGB
- Rozmiar wyświetlacza: 25,50 x 26,50 mm
- Rozmiar piksela: 0,20 x 0,20 mm
- Rozmiary modułu: 52 x 30 mm
Zawartość zestawu
- Wyświetlacz 1,44"
Przedmiotem sprzedaży jest wyświetlacz, moduł Raspberry Pi Pico można nabyć osobno.
