Wyświetlacz dotykowy E-paper E-Ink - 2,9'' 296x128px - SPI/I2C - czarno-biały - do Raspberry Pi - Waveshare 19967

Indeks: WSR-19723 EAN: 5904422347291
Wyświetlacz dotykowy wykonany przez firmę Waveshare w technologii e-paper o przekątnej 2,9", a rozdzielczość 296 x 128 px. Ekran współpracuje z każdą 40-pinową wersją Raspberry Pi, może być również stosowany z Arduino i STM32. Obraz wyświetlany jest w dwóch kolorach: czarnym i białym. Moduł do komunikacji wykorzystuje interfejs SPI oraz I2C. Technologia e-paper sprawia, że tego rodzaju wyświetlacz można stosować w czytnikach e-booków i czasopism elektronicznych.
Wyświetlacz dotykowy E-paper E-Ink - 2,9'' 296x128px - SPI/I2C - czarno-biały - do Raspberry Pi -...
109,00 zł
88,62 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Wyświetlacz dotykowy E-paper E-Ink - 2,9'' 296x128px - SPI/I2C - czarno-biały - do Raspberry Pi - Waveshare 19967

Wyświetlacz dotykowy wykonany przez firmę Waveshare w technologii e-paper o przekątnej 2,9", a rozdzielczość 296 x 128 px. Ekran współpracuje z każdą 40-pinową wersją Raspberry Pi, może być również stosowany z Arduino i STM32. Obraz wyświetlany jest w dwóch kolorach: czarnym i białym. Moduł do komunikacji wykorzystuje interfejs SPI oraz I2C. Technologia e-paper sprawia, że tego rodzaju wyświetlacz można stosować w czytnikach e-booków i czasopism elektronicznych.

Kompatybilny z Raspberry Pi
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz przewodnik użytkownika.

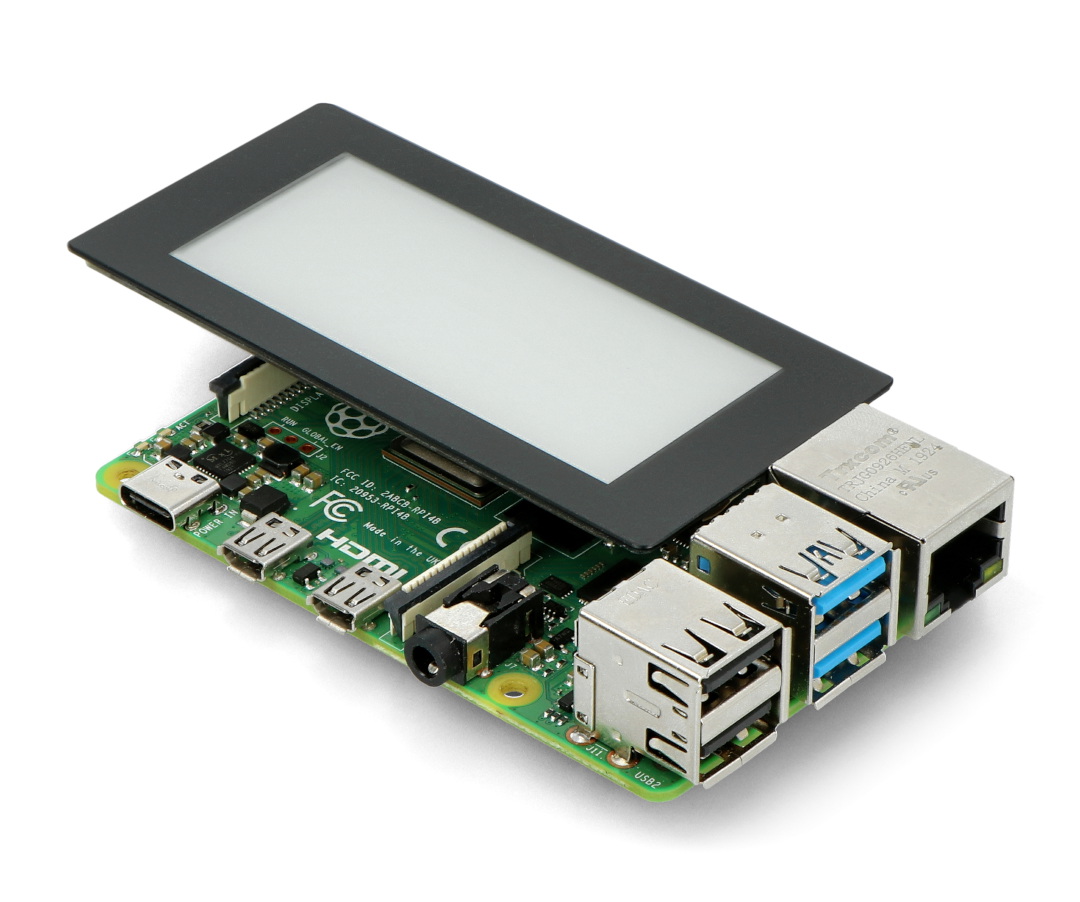

Wyświetlacz e-paper do Raspberry Pi

Wyświetlacz dotykowy e-paper do Raspberry Pi. Przedmiotem sprzedaży jest ekran e-paper, minikomputer Raspberry Pi można nabyć osobno.

Ekran e-paper do Raspberry PiWyświetlacz e-paper do Raspberry Pi.

Główne cechy wyświetlacza e-paper

  • Ekran o przekątnej 2,9" i rozdzielczości 296 x 128 px z dotykiem pojemnościowym
  • Obsługuje 5 punktów dotyku, definiowany przez użytkownika gest wybudzenia ekranu
  • Brak podświetlenia, zachowuje ostatnio wyświetlany obraz przez długi czas po odłączeniu zasilania
  • Ultra niski pobór prądu, zasilanie wymagane jest jedynie do odświeżenia ekranu
  • Interfejs SPI / I2C
  • Współpracuje z każdą 40-pinową wersją Raspberry Pi
  • Współpracuje także z płytkami takimi jak Arduino i STM32

Co to jest e-paper?

Wyświetlacze e-paper działają w oparciu o technologię elektroforetyczną mikrokapsułek: naładowane cząstki zawieszone w przezroczystym płynie przesuwają się na boki mikrokapsułki po przyłożeniu pola elektrycznego, dzięki czemu mikrokapsułka staje się widoczna przez odbijanie światła otoczenia, tak jak tradycyjny papier drukowany. Wyświetlacz e-paper wyraźnie wyświetla obrazy/teksty w świetle lampy lub w świetle naturalnym, nie wymaga podświetlenia, a kąt widzenia wynosi prawie 170°. Ten typ wyświetlaczy zazwyczaj wykorzystywany jest w czytnikach e-booków ze względu na efekt przypominający papier.

Wyświetlacze e-paperTechnologia e-paper.

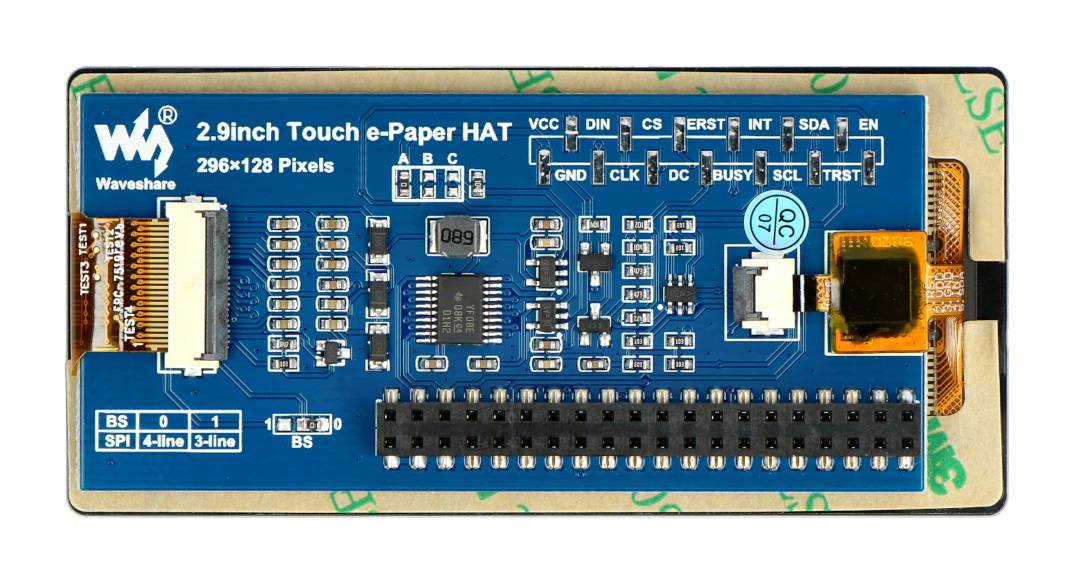

Wyprowadzenia modułuWyprowadzenia modułu wyświetlacza e-paper.

Wyprowadzenia wyświetlacza e-paper

Moduł wyświetlacza w postaci nakładki do bezpośredniego podłączenia Raspberry Pi. Korzysta z takich pinów jak:

  • VCC - napięcie zasilania 3,3 V / 5 V
  • GND - masa układu
  • DIN - pin MOSI magistrali SPI
  • CLK - pin SCK magistrali SPI
  • CS - wybór układu SPI, aktywowany stanem niskim
  • DC - pin danych / komend (wysoki dla danych, niski dla komend)
  • ERST - zewnętrzny reset, aktywowany stanem niskim
  • BUSY - wyjście stanu zajętości, aktywowany stanem wysokim
  • INT - pin przerwania kontrolera dotyku
  • SCL - pin zegarowy magistrali I2C kontrolera dotyku
  • SDA - pin danych magistrali I2C kontrolera dotyku
  • TRST - reset kontrolera dotyku, aktywowany stanem niskim
  • EN - aktywowanie zasilania dla kontrolera dotyku (opcjonalnie), aktywowany stanem wysokim

Specyfikacja wyświetlacza

  • Napięcie pracy: 3,3 V / 5 V
  • Interfejs: 3-przewodowy SPI, 4-przewodowy SPI, I2C
  • Wyświetlane kolory: czarny i biały
  • Skala szarości: 2
  • Czas częściowego odświeżenia: 0,3s
  • Czas pełnego odświeżenia: 2s
  • Pobór prądu przy odświeżaniu: 26,4 mW
  • Pobór prądu w stanie spoczynku: do 0,01 uA
  • Kąt widzenia: do 170°
  • Dotyk: pojemnościowy
  • Liczba punktów dotyku: 5
  • Przekątna: 2,9"
  • Rozdzielczość: 296 x 128 px
  • Rozmiar piksela: 0,227 x 0,226 mm
  • Wymiary zewnętrzne: 89,1 x 42,7 mm
  • Wymiary wyświetlacza: 66,89 x 29,05 mm

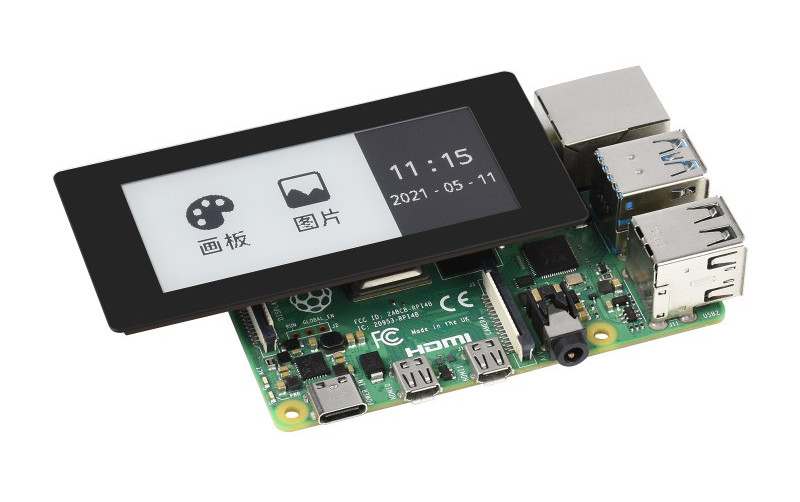

Wyświetlacz e-paperWyświetlacz e-paper.
Ekran - typ e-paper
Ekran - przekątna 2.90 ''
Ekran - interfejs SPI + I2C
Ekran - rozdziel. 296x128px
Szerokość opakowania 11.5 cm
Wysokość opakowania 6.5 cm
Głębokość opakowania 3.5 cm
Masa opakowania 0.053 kg
