Ekran dotykowy pojemnościowy LCD IPS 10,1'' (B) 1280x800px HDMI + USB dla Raspberry Pi + obudowa - Waveshare 11769

Indeks: WSR-06803 EAN: 5904422375294

Ekran z matrycą IPS 10,1 '' 1280 x 800 px firmy Waveshare. Posiada panel dotykowy pojemnościowy. Współpracuje z Raspberry Pi w wersji 4B, 3B+, 3B+ 2B, 1B+, 1B, 1A oraz Zero i Zero W poprzez złącze HDMI i przewód USB. W zestawie również czarna obudowa, która mieści minikomputer z przymocowanym ekranem.

Ekran dotykowy pojemnościowy LCD IPS 10,1'' (B) 1280x800px HDMI + USB dla Raspberry Pi + obudowa...
599,00 zł
486,99 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Ekran dotykowy pojemnościowy LCD IPS 10,1'' (B) 1280 x 800 px HDMI + USB dla Raspberry Pi + obudowa

Ekran dotykowy, pojemnościowy z z matrycą IPS 10,1 " dla Raspberry Pi o rozdzielczości 1280 x 800 px. Współpracuje z Rasbperry Pi w wersji 4B, 3B+, 3B 2B i B+ poprzez złącze HDMI i microUSB - odpowiednie przewody znajdują się w zestawie. Urządzenie współpracuje także z minikomputerami: Banana Pi i Beagle Bone Black. W zestawie dedykowana czarna obudowa do Raspberry i ekranu.

Urządzenie komunikuje się poprzez przewód HDMI (obraz) oraz gniazdo microUSB (dotyk). Oba przewody znajdują się w zestawie.

W zestawie znajdziesz również dedykowaną obudowę, która pozwoli zamontować Raspberry za ekranem.

Podłączenie z Raspberry Pi

W celu uruchomienia ekranu należy połączyć urządzenie z Raspberry Pi poprzez dołączone do zestawu przewody: HDMI i microUSB. Złącze HDMI przekazuje obraz, portu USB odbiera dane interfejsu dotykowego. Dodatkowo do ekranu należy podłączyć dodatkowe zasilanie (zasilacz znajduje się w zestawie).

Oprogramowanie

Ekran działa z najnowszym systemem Raspbian bez potrzeby instalacji sterowników. Aby jednak ekran wyświetlał obraz prawidłowo, należy zmienić rozdzielczość w pliku konfiguracyjnym. W tym celu należy otworzyć plik config.txt poleceniem:

  • sudo nano /boot/config.txt

a następnie na jego końcu dodać następujące instrukcje:

  • max_usb_current=1
  • hdmi_group=2
  • hdmi_mode=1
  • hdmi_mode=87
  • hdmi_cvt 1280 800 60 6 0 0 0



Po zapisaniu pliku i restarcie maliny obraz i funkcja dotyku powinny działać prawidłowo.

Szczegółowy opis podłączenia można znaleźć na stronie producenta.

Specyfikacja

  • Typ: ekran dotykowy, pojemnościowy
  • Przekątna: 10,1 "
  • Rozdzielczość: 1280 x 800 px
  • Współpracuje z:
  • Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
  • 4 otwory montażowe (śrubki znajdują się w zestawie)
  • Wymiary ekranu: 135,60 x 216,96 mm
  • Wymiary zewnętrzne ramki: 274,11 x 187 mm
  • Obudowa w kolorze czarnym
  • Materiał wykonania: akryl

Montaż obudowy

Obudowa pozwala zamontować ekran wraz z minikomputerem Raspberry Pi w tylnej części.

Szczegółowa instrukcja montażu znajduje się na stronie producenta.



Zestaw zawiera

  • Ekran 10,1" dotykowy,pojemnościowy
  • Przewód HDMI
  • Zasilacz 5 V 2 A do zasilania ekranu
  • Śrubki montażowe
  • Przewód USB - microUSB dla interfejsu dotykowego
  • Obudowa do Raspberry i ekranu - czarna

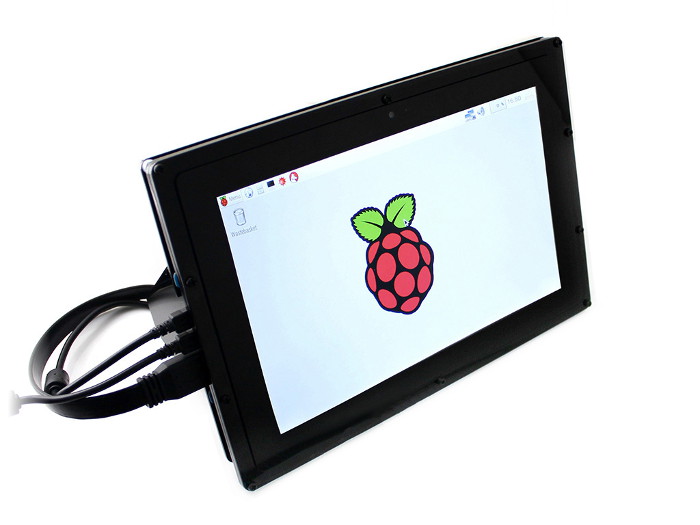

10-calowy ekran dotykowy dla Raspberry Pi

Solidny ekran z wysokiej jakości matrycą typu IPS, przeznaczony do minikomputerów z rodziny Raspberry Pi. Obsługuje wyświetlanie obrazu przesyłanego przez port HDMI, zaś przekaz danych z panelu dotykowego jest realizowany za pośrednictwem USB.

Ekran dotykowy pojemnościowy LCD IPS 10,1'' (B) 1280x800px HDMI + USB dla Raspberry Pi + obudowa - Waveshare 11769 współpracuje także z minikomputerami innych producentów, w tym BeagleBone Black, Banana Pi i Banana Pro. Może być wykorzystywany jako zwykły monitor HDMI (bez obsługi dotyku) dla innych urządzeń wyposażonych w ten interfejs.

Parametry techniczne

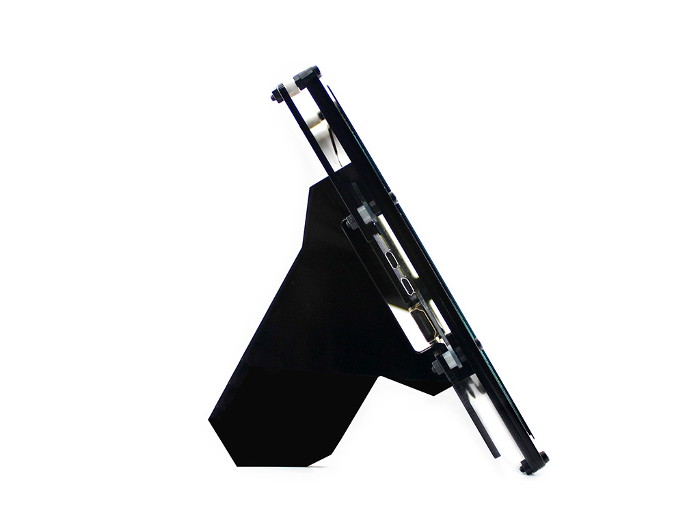

Rozdzielczość matrycy prezentowanego ekranu wynosi 1280 x 800 px, a wymiary części aktywnej to 135,60 x 216,96 mm. Zewnętrzne wymiary ramki to 274,11 x 187 mm, do montażu ekranu służą cztery otwory montażowe. Do tylnej części ramki zamocowane są dwie podpórki, umożliwiające stabilne ustawienie wyświetlacza w sposób podobny do popularnych ramek na zdjęcia.

Podświetlenie ekranu stanowi matryca 36 białych diod LED. Pojemnościowy panel dotykowy (z ochroną w postaci szkła hartowanego) obsługuje funkcję multitouch (aż do 10 punktów jednocześnie). Szeroki kąt widzenia równy 170o i doskonałe odwzorowanie kolorów dzięki zastosowaniu ekranu w technologii IPS sprawiają, że wyświetlacz doskonale nadaje się do wysokiej jakości systemów multimedialnych, dynamicznej prezentacji zdjęć, itp.



Ekran - typ LCD IPS
Ekran - przekątna 10.1 ''
Ekran - interfejs HDMI+USB
Ekran - dotyk Tak
Ekran - rozdziel. 1280x800px
Kolor czarny
Obudowa - moduł Pi 3B+/3B/2B
Obudowa - miejsce na ekran Tak
Szerokość opakowania 38 cm
Wysokość opakowania 5.5 cm
Głębokość opakowania 23 cm
Masa opakowania 1.14 kg
