Indeks: WSR-04467
EAN: 5904422371364

Ekran dotykowy rezystancyjny LCD TFT 5'' 800x480px HDMI + GPIO dla Raspberry Pi 4/3/2/B+/Zero - Waveshare 10563

4.86
7 opinii

Ekran dotykowy Waveshare, rezystancyjny 5" dla Raspberry Pi o rozdzielczości 800 x 480 px. Współpracuje z Raspberry Pi w wersji 4, 3, 2, B+, Zero i Zero W poprzez złącze HDMI i piny GPIO.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Kompatybilne z: Raspberry Pi

Opis produktu: Ekran dotykowy Waveshare - rezystancyjny LCD TFT 5'' 800x480px HDMI + GPIO dla Raspberry Pi 4/3/2/B+/Zero

Ekran dotykowy, rezystancyjny 5" dla Raspberry Pi o rozdzielczości 800 x 480 px. Współpracuje z Raspberry Pi w wersji 4, 3, 2, B+, Zero i Zero W poprzez złącze HDMI i piny GPIO - odpowiednie łączniki znajdują się w zestawie. Urządzenie współpracuje także z minikomputerami: Banana Pi i Beagle Bone Black.

Urządzenie komunikuje się poprzez złączkę HDMI (obraz) oraz piny GPIO (dotyk)

Urządzenie komunikuje się poprzez złączkę HDMI (obraz) oraz piny GPIO (dotyk).

Botland jest oficjalnym dystrybutorem urządzeń marki Waveshare. Ich wielofunkcyjność i kompatybilność, zwłaszcza w zakresie technologii wyświetlania i zasilania, zostały docenione przez klientów na całym świecie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Waveshare są oryginalne.

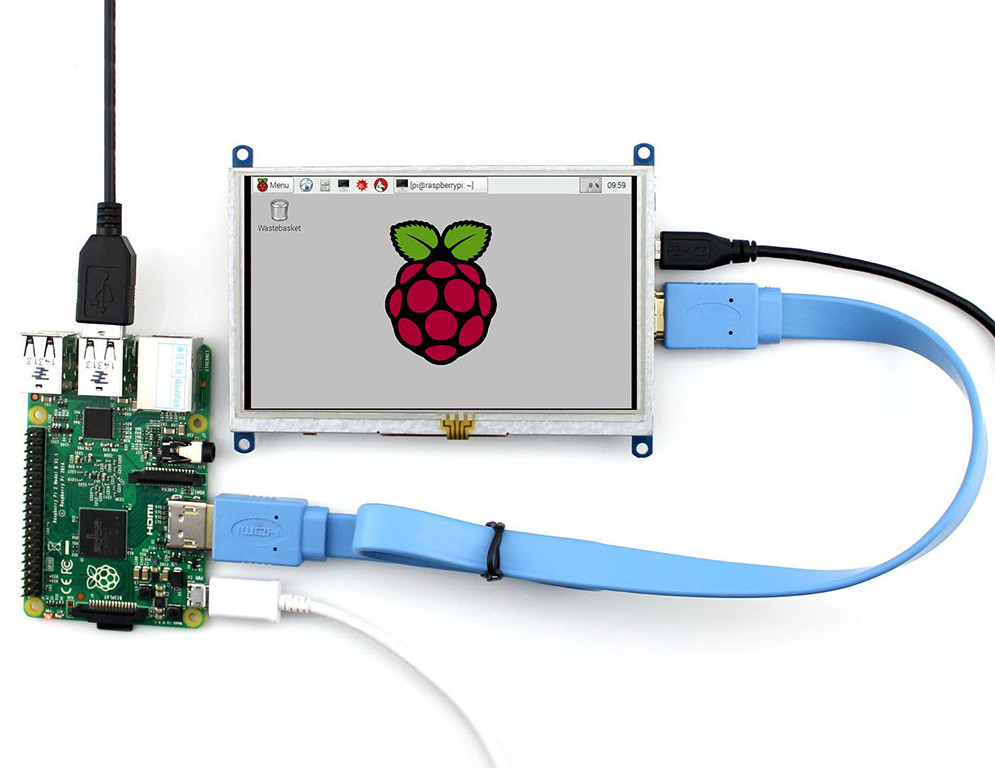

Przykład podłączenia ekranu z Raspberry Pi

Przykład podłączenia ekranu z Raspberry Pi.

Podłączenie z Raspberry Pi

W celu uruchomienia ekranu należy nałożyć urządzenie na piny GPIO Raspberry Pi oraz zamontować łącznik HDMI.

Oprogramowanie wyświetlacza

Producent przygotował system operacyjny z zainstalowanymi sterownikami. System należy rozpakować poprzez odpowiedni program, np. WinZip i wgrać na kartę przy pomocy programu Win32 Disk Imager.

Szczegółowy opis podłączenia i instalacji sterowników bez zmiany systemu Raspberry Pi oraz obraz gotowego systemu można znaleźć na stronie producenta.

Zrzut ekranu programu Win32 Disk Imager, po wyborze systemu wystarczy kliknąć przycisk Write i poczekać aż proces instalacji

Zrzut ekranu programu Win32 Disk Imager, po wyborze systemu wystarczy kliknąć przycisk Write i poczekać aż proces instalacji zostanie zakończony.

Interfejs GPIO wyświetlacza dotykowego

Pin GPIOSymbolOpis
1, 173,3 VZasilanie 3,3 V.
2, 45 VZasilanie 5 V.
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24NCNie podłączone.
6, 9, 14, 20, 25GNDMasa.
19 TP_SPIWejście danych interfejsu SPI dla panelu dotykowego.
21 TP_SOWyjście danych interfejsu SPI dla panelu dotykowego.
22 TP_IRQPrzerwanie panelu dotykowego, wykrycie dotyku ustawia stan niski.
23 TP_SCKSygnał zegarowy SPI dla panelu dotykowego.
26 TP_CSChip select dla panelu dotykowego.
Obudowa

Obudowa

W naszej ofercie znajdziesz również dedykowaną obudowę, która pozwoli ustawić ekran pod kątem 45° lub 60°. W zestawie z obudową znajdują się śrubki do montażu Raspberry Pi za ekranem.

Specyfikacja ekranu dotykowego Waveshare

  • Typ: ekran dotykowy, rezystancyjny
  • Przekątna: 5"
  • Rozdzielczość: 800 x 480 px
  • Współpracuje z: Raspberry Pi w wersji 4, 3, 2, B+, Zero i Zero W (działa bezpośrednio z systemem od producenta)
  • Ekran wykorzystuje 26 pinów GPIO
  • Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
  • 4 otwory montażowe (śrubki znajdują się w zestawie)
  • Wymiary ekranu: 121 x 76 mm

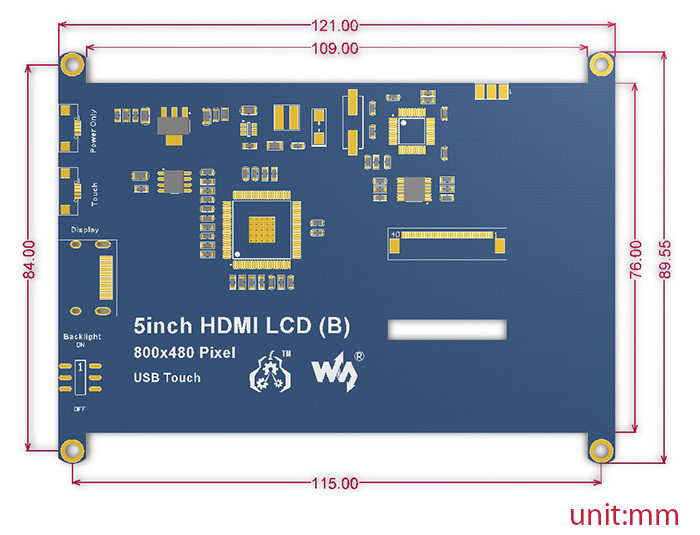

Wymiary zewnętrzne ekranu

Wymiary zewnętrzne ekranu.

Zestaw zawiera

Ekran 5" dotykowy, rezystancyjny
Łącznik HDMI
Rysik dotykowy
Śrubki montażowe

Doskonały wyświetlacz do różnych zastosowań

Ekran dotykowy rezystancyjny LCD TFT 5'' 800x480px HDMI + GPIO dla Raspberry Pi 4/3/2/B+/Zero - Waveshare 10563 to kolejna propozycja znanej marki Waveshare, skierowana do fanów minikomputerów z serii Raspberry Pi.

Prezentowany wyświetlacz ma formę nakładki, współpracującej bezpośrednio z minikomputerem, podwieszonym pod tylną powierzchnią płytki drukowanej modułu. Do przesyłu obrazu służy port HDMI (z którym „malina” łączy się przez specjalny, sztywny adapter), zaś ekran dotykowy jest obsługiwany przez linie GPIO.

Pozostałe parametry ekranu Waveshare 10563

Oferowany przez nas rezystancyjny ekran dotykowy LCD TFT 5'' o rozdzielczości 800x480px, kompatybilny z Raspberry Pi 4/3/2/B+/Zero, może bezproblemowo współpracować także z konkurencyjnymi minikomputerami Banana Pi i BeagleBone Black.

Wymiary płytki drukowanej ekranu wynoszą 121 x 76 mm, zaś z uwzględnieniem czterech wystających narożników z otworami montażowymi sięgają 121 x 89,55 mm. Rozstaw otworów to 115 x 84 mm – w zestawie znajdują się pasujące śrubki do zamocowania wyświetlacza w obudowie docelowego urządzenia.

Nazwa Wartość
Ekran - typ LCD TFT
Ekran - przekątna 5.00 ''
Ekran - interfejs HDMI+GPIO
Ekran - dotyk Tak
Ekran - rozdziel. 800x480px
Szerokość 14 cm
Wysokość 4 cm
Głębokość 10 cm
Waga 0,187 kg
