Opis produktu: Wyświetlacz dotykowy e-paper - 2,13'' 250 x 122 px - czarno-biały - nakładka do Raspberry Pi - Waveshare 19493

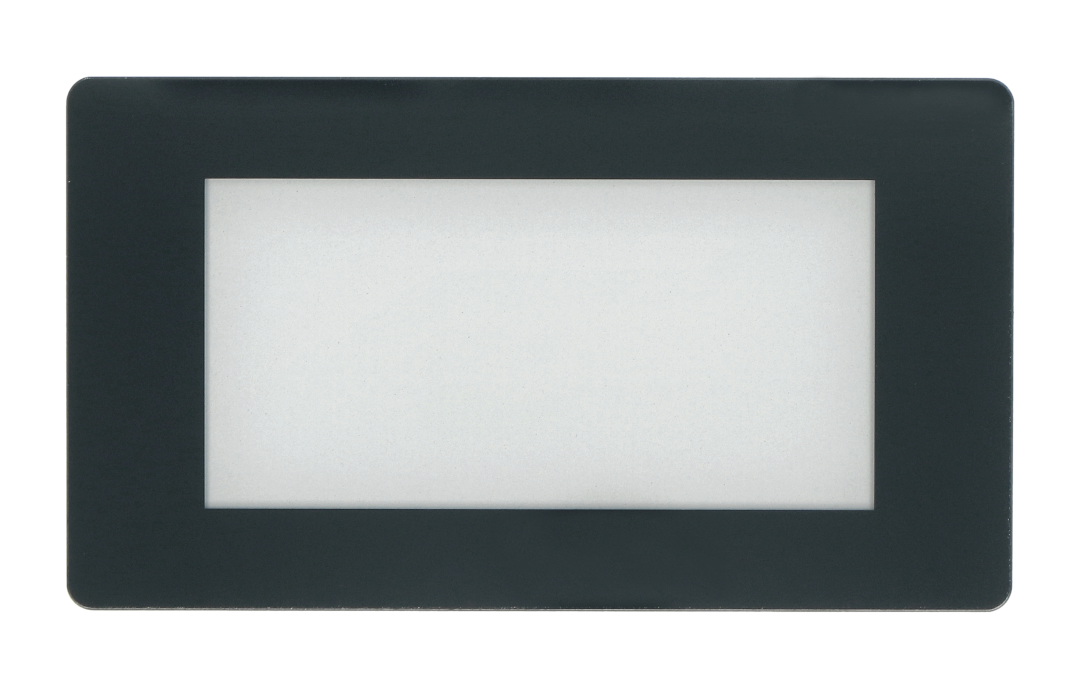

Nakładka HAT do Raspberry Pi w postaci dotykowego wyświetlacza pojemnościowego e-paper. Zapewnia aż 5 punktów dotyku. Wyświetlacz tego typu wykorzystuje technologię elektroforetycznych mikrokapsułek do prezentowania obrazów. Zapewnia szeroki kąt widzenia oraz odpowiednio skontrastowany i wyraźny obraz. Rozdzielczość ekranu wynosi 250 x 122 px, a przekątna jest równa 2,13". Nakładka od Waveshare może być także wykorzystywana w połączeniu z Arduino czy STM32.

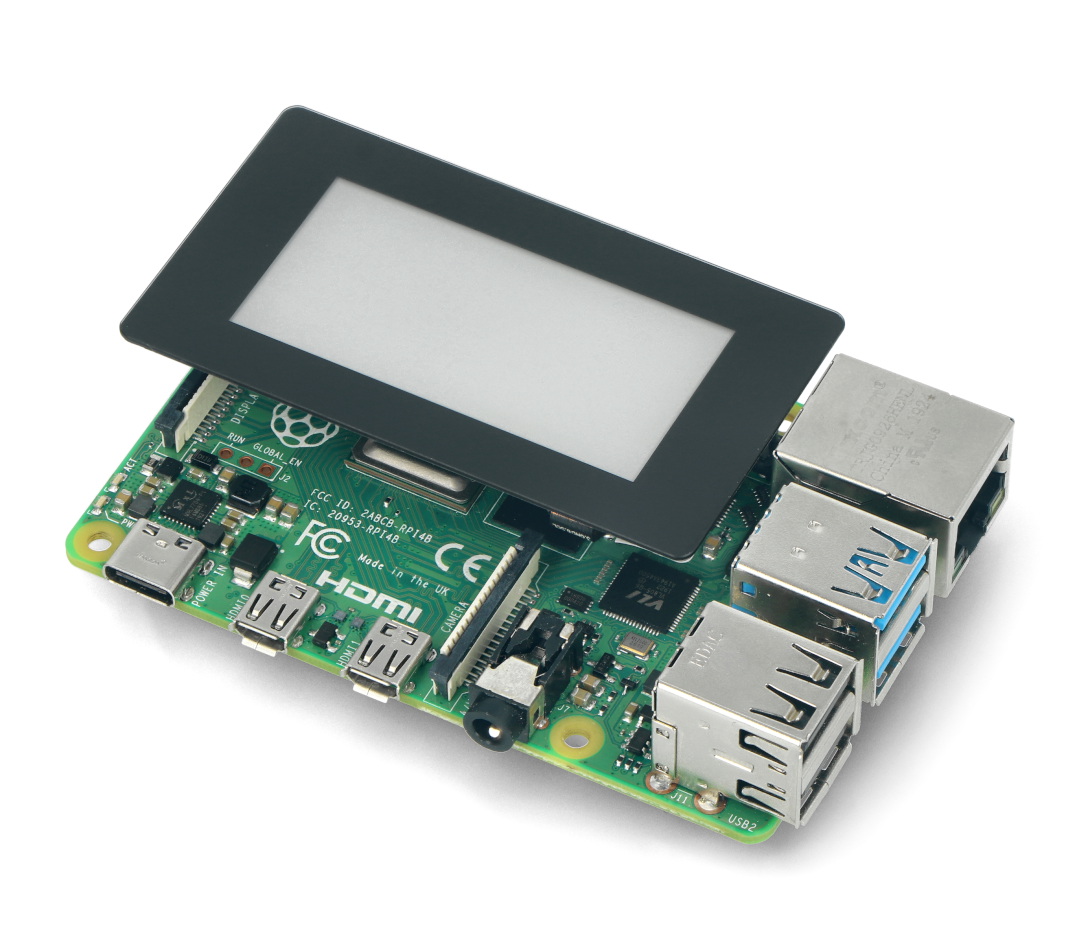

Wyświetlacz dotykowy "e paper" kompatybilny z Raspberry Pi. Minikomputer nie jest częścią zestawu, można go nabyć osobno.
Produkt kompatybilny z Raspberry
Producent udostępnia stronę Wiki produktu, która zawiera przewodnik użytkownika oraz instrukcję konfiguracji wyświetlacza z minikomputerem.
Zapewnia użytkownikowi aż 5 punktów dotyku, co znacząco zwiększa komfort użytkowania wyświetlacza.Cechy szczególne wyświetlacza pojemnościowego
- Wykonany w technologii "e paper", wyświetla obraz w dwóch kolorach
- Prezentowany obraz jest pozbawiony niebieskiej poświaty, co korzystnie wpływa na wzrok odbiorcy
- Wyświetlacz pasywnie odblaskowy, zapewniający szeroki kąt widzenia do 180°
- Wytrzymały ekran wykonany ze szkła hartowanego
- Wykorzystywany jako czytnik e-booków
- Wyjątkowo niskie zużycie energii i wyświetlanie ostatnio wczytanej wartości nawet po odłączeniu zasilania
- Obsługuje wybudzanie za pomocą gestu zdefiniowanego przez użytkownika
- Wykorzystuje interfejs SPI do połączenia z płytami kontrolerów, takimi jak Arduino czy STM32

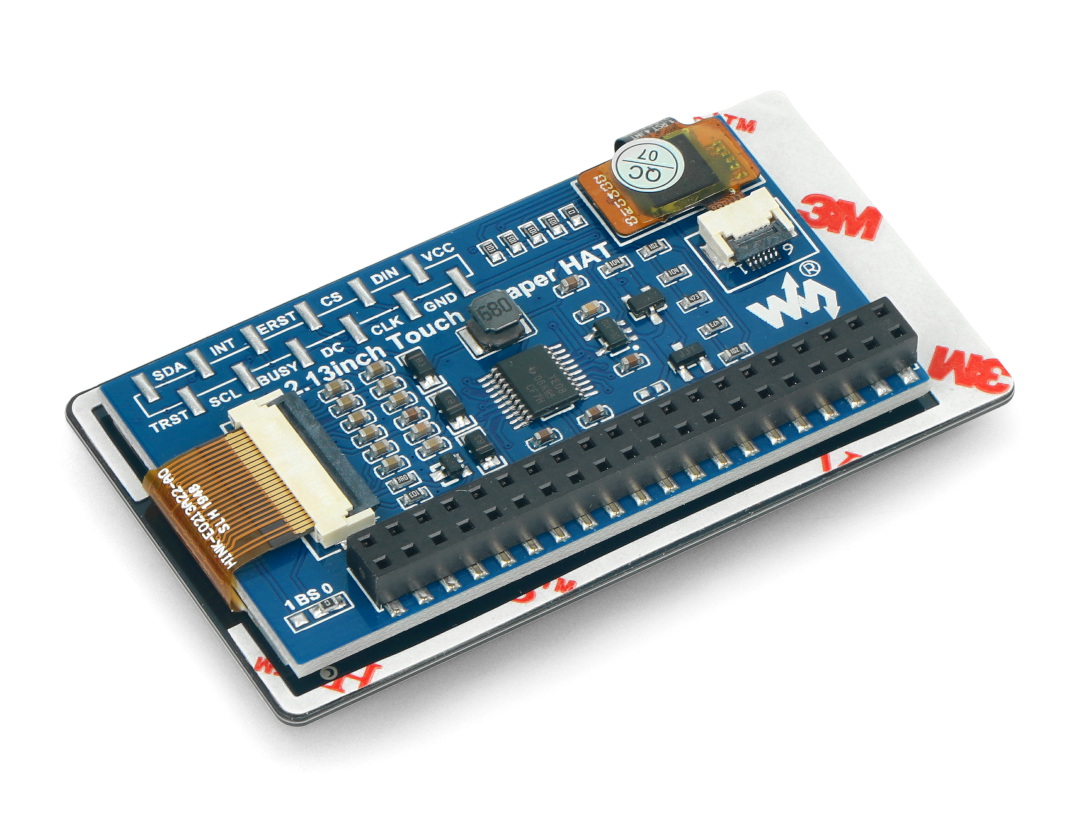

Opis wyprowadzeń
Nakładka może zostać połączona z Raspberry Pi za pomocą 40 złącz GPIO lub za pośrednictwem przewodu 12-pinowego. W obu przypadkach należy połączyć wyświetlacz według poniższych zależności:
- VCC - pin zasilania 3,3 V
- GND - masa układu
- DIN - pin MOSI interfejsu komunikacyjnego SPI
- CLK - pin SCK interfejsu komunikacyjnego SPI
- CS - Chip Select
- DC - pin wyboru data / command (dane / polecenia)
- RST - zewnętrzny pin RESET
- INT - pin przerwania kontrolera dotykowego
- SCL - pin zegara kontrolera dotykowego I2C
- SDA - pin danych kontrolera dotykowego I2C
- TRST - pin RESET kontrolera dotykowego

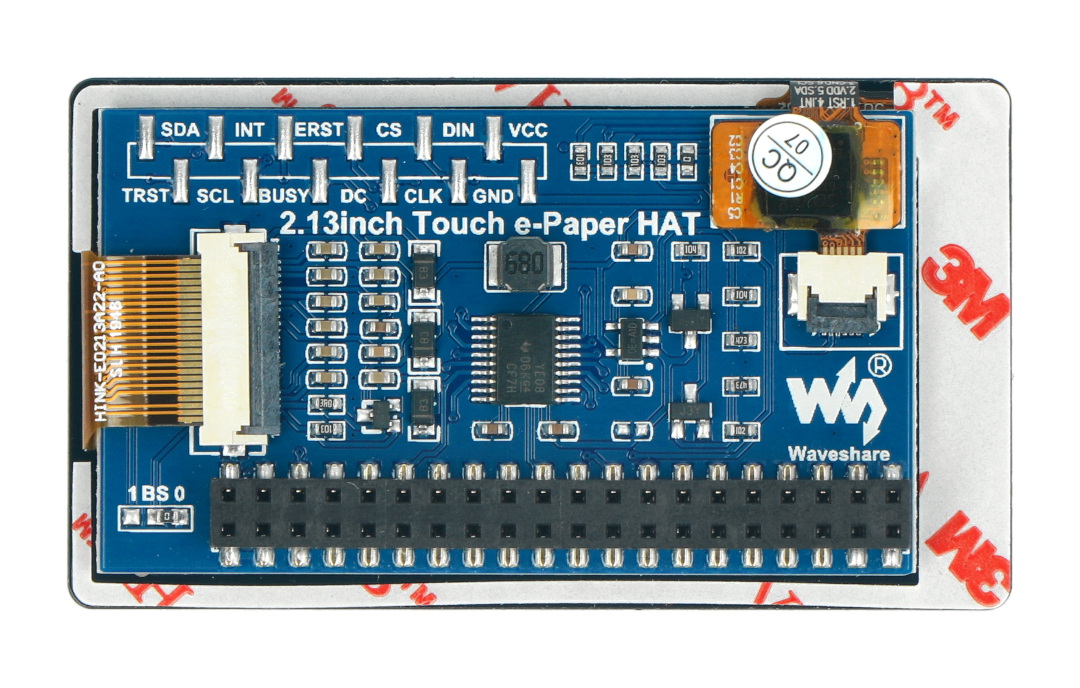

Moduł posiada wyprowadzenia z oznaczeniami, które należy podłączyć według opisanych zależności.
Wymiary modułu są równe 69,15 x 38,9 mm.Specyfikacja techniczna wyświetlacza od Waveshare
- Typ: nakładka HAT - wyświetlacz pojemnościowy
- Technologia: E-paper
- Ekran dotykowy: tak
- Punkty dotyku: 5
- Napięcie zasilania: 3,3 V
- Interfejs komunikacyjny: SPI 3-przewodowy / SPI 4-przewodowy
- Rozdzielczość ekranu: 250 x 122 px
- Przekątna: 2,13"
- Rozmiar piksela" 0,194 x 0,194 mm
- Wyświetlane kolory: czarny i biały
- Skala szarości: 2
- Czas pełnego odświeżenia: 2 s
- Moc odświeżania: 26,4 mA
- Kąt widzenia: > 170°
- Wymiary wyświetlacza: 48,55 x 23,7 mm
- Wymiary modułu: 69,15 x 38,9 mm
Wyświetlacz dotykowy e-paper - 2,13'' 250x122px - czarno-biały - nakładka do Raspberry Pi - Waveshare 19493
Oferujemy nowoczesny wyświetlacz dotykowy wykonany w technologii e-paper. Ekran ma przekątną o długości 2,13'' oraz rozdzielczość 250 x 122 px. Urządzenie wyświetla obraz w kolorach czerni i bieli.
Sprzęt został wykonany przez popularną markę znaną między innymi z produkcji różnego rodzaju nakładek do płytek rozwojowych. Prezentowany wyświetlacz e-paper pracuje jako nakładka do Raspberry Pi.
Wyświetlacze Raspberry Pi
Największymi zaletami wyświetlaczy wykonanymi e-paper jest bardzo niski pobór energii oraz zminimalizowana szkodliwość dla ludzkiego wzroku. Ekran nie wymaga podświetlenia, które generuje niebieską poświatę - w praktyce wyświetlany obraz wygląda jak zwykła kartka papieru.
W naszej ofercie znajdziesz znacznie więcej produktów korzystających z technologii e-paper oraz różne inne rodzaje wyświetlaczy i nakładek do popularnych minikomputerów, takich jak Raspberry Pi, Arduino czy micro:bit. Oferta sklepu Botland opiera się przede wszystkim o produkty z dziedziny elektroniki, robotyki i automatyki.
