Opis produktu: Ekran dotykowy rezystancyjny LCD TFT 4'' (A) 320x480px GPIO dla Raspberry Pi 4B/3B+/3B/2/B+/Zero
Ekran dotykowy, rezystancyjny 4" dla Raspberry Pi o rozdzielczości 320 x 480 px z matrycą TFT. Współpracuje z Raspberry Pi w wersji 4B, 3B+, 3, 2, B+, Zero i Zero W poprzez piny GPIO - jako nakładka do minikomputera. W zestawie znajduje się rysik do obsługi wyświetlacza.
Urządzenie komunikuje się poprzez piny GPIO - jako nakładka do minikomputera.

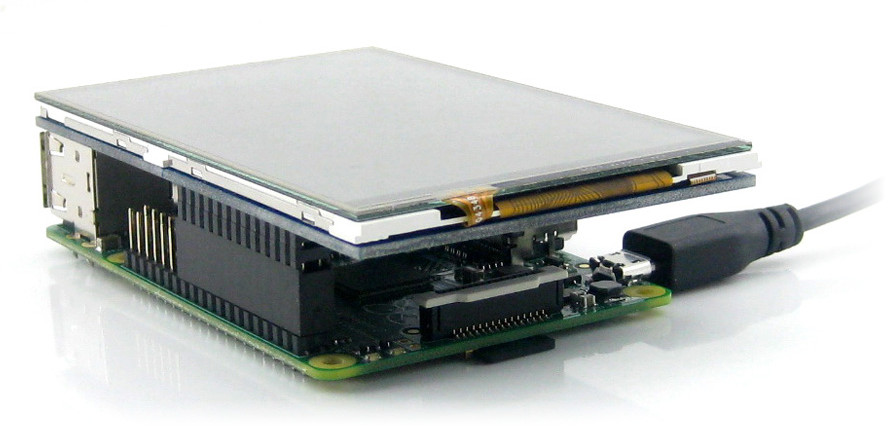

Przykład podłączenia ekranu z Raspberry Pi.
Podłączenie ekranu z Raspberry Pi
W celu uruchomienia ekranu należy nałożyć ekran na piny GPIO Raspberry Pi.

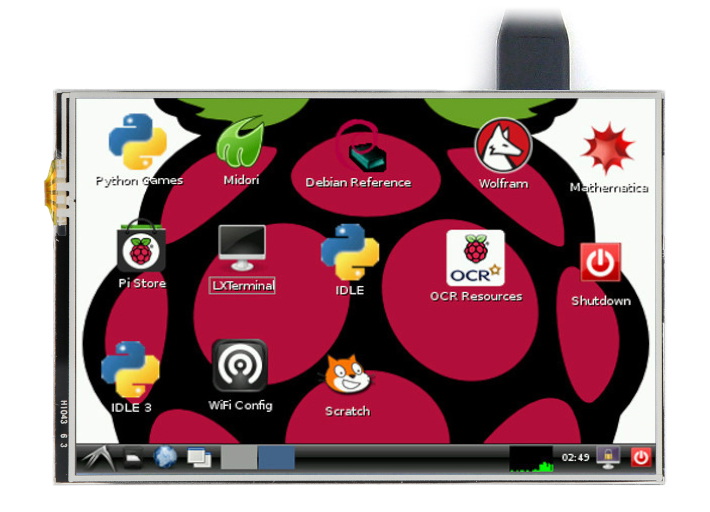

Oprogramowanie ekranu
Producent przygotował system operacyjny z zainstalowanymi sterownikami. System należy rozpakować poprzez odpowiedni program, np. WinZip i wgrać na kartę przy pomocy programu Win32 Disk Imager.
|
Szczegółowy opis podłączenia i instalacji sterowników bez zmiany systemu Raspberry Pi oraz obraz gotowego systemu można znaleźć na stronie producenta. |
Zrzut ekranu programu Win32 Disk Imager, po wyborze systemu wystarczy kliknąć przycisk Write i poczekać aż proces instalacji zostanie zakończony.
Interfejs GPIO
| Pin GPIO | Symbol | Opis |
|---|---|---|
| 1, 17 | 3,3V | Zasilanie 3,3 V. |
| 2, 4 | 5V | Zasilanie 5 V. |
|
3, 5, 7, 8, 10, 12,13,15,16 |
NC | Nie podłączone. |
| 6, 9, 14, 20, 25 | GND | Masa. |
| 11 | TP_IRQ | Przerwanie od panelu dotykowego. |
| 18 | LCD_RS | Wybór: komendy lub dane dla panelu LCD. |
| 19 |
LCD_SI/ TP_SPI |
Wejście danych interfejsu SPI dla panelu dotykowego i ekranu LCD. |
| 21 | TP_SO | Wyjście danych interfejsu SPI dla panelu dotykowego. |
| 22 |
RST |
Reset. |
| 23 |
LCD_SCK/ TP_SCK |
Sygnał zegarowy SPI dla panelu dotykowego i ekranu LCD. |
| 24 | LCD_CS | Chip select dla ekranu LCD. |
| 26 | TP_CS | Chip select dla panelu dotykowego. |

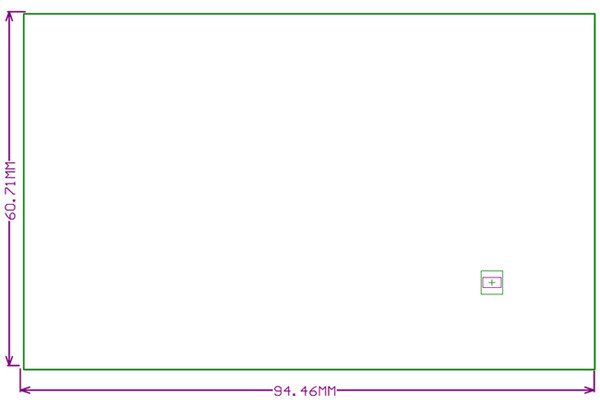

Wymiary zewnętrzne ekranu.
Specyfikacja ekranu dotykowego Waveshare
- Typ: ekran dotykowy, rezystancyjny
- Typ matrycy: TFT
- Przekątna: 4 "
- Rozdzielczość: 320 x 480 px
- Współpracuje z: Raspberry Pi w wersji 4B, 3B+, 3, 2, B+, Zero i Zero W (działa bezpośrednio z systemem od producenta)
- Systemy operacyjne dla wyżej wymienionych urządzeń można pobrać ze strony producenta
- Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
- Wymiary ekranu: 94,05 x 61 mm
Zestaw zawiera
- Ekran 4" dotykowy, rezystancyjny
- Śrubki montażowe
- Rysik

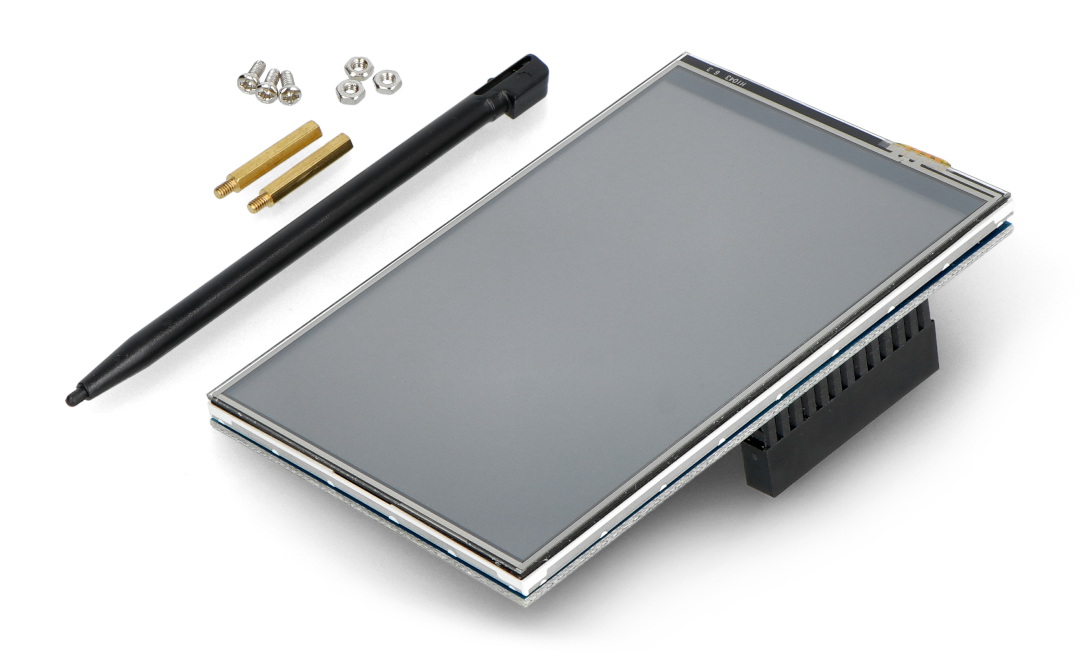

Zawartość zestawu.
Wysokiej klasy ekran dotykowy Raspberry Pi
Ekran dotykowy rezystancyjny LCD TFT 4'' (A) 320x480px GPIO dla Raspberry Pi 4B/3B+/3B/2/B+/Zero - Waveshare 10207 oferuje doskonałą jakość obrazu dzięki zastosowaniu technologii stosowanej w najwyższej klasy ekranach komputerowych dla grafików. Rozdzielczość 320 x 480 px i rezystancyjny touchpanel pozwalają cieszyć się „malinową” dystrybucją Linuksa w jej pełnej krasie – do obsługi ekranu warto skorzystać ze znajdującego się w zestawie rysika.
Kompatybilność i alternatywne wersje produktu
Prezentowany rezystancyjny ekran dotykowy LCD TFT 4'' (A) 320x480px GPIO dla Raspberry Pi jest kompatybilny ze wszystkimi minikomputerami z głównej linii produktowej RPi, tj. z modelami 4B, 3B+, 3B, 2, B+ oraz Raspberry Pi Zero.
Co więcej, w naszej ofercie znajdziesz także podobny ekran Raspberry Pi o przekątnej 3,5”, a także dedykowaną obudowę do samodzielnego montażu, wykonaną z wycinanej laserowo sklejki i pasującą do mniejszego modelu wyświetlacza dzięki sporemu wycięciu, znajdującemu się w górnej pokrywie obudowy.
