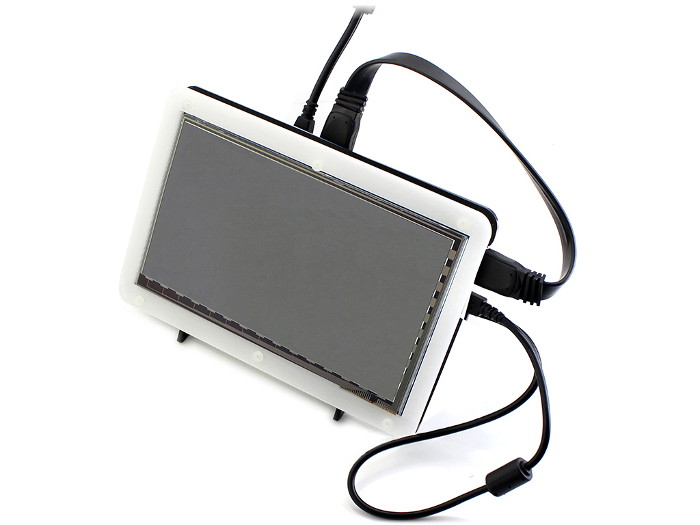

Opis produktu: Ekran dotykowy pojemnościowy LCD 7'' B 800x480px HDMI + USB dla Raspberry Pi + obudowa czarno-biała - Waveshare 11302
Ekran dotykowy, pojemnościowy 7 " dla Raspberry Pi o rozdzielczości 800 x 480 px. Współpracuje z Raspberry Pi w wersji 4B, 3B+, 3B, 2B, B+, Zero i Zero W poprzez złącze HDMI i microUSB - odpowiednie przewody znajdują się w zestawie. Urządzenie współpracuje także z minikomputerami: Banana Pi i Beagle Bone Black. W zestawie dedykowana obudowa do Raspberry i ekranu w kolorze czarno-białym.
Urządzenie komunikuje się poprzez przewód HDMI (obraz) oraz gniazdo microUSB (dotyk). Oba przewody znajdują się w zestawie.
W zestawie znajdziesz również dedykowaną obudowę, która pozwoli zamontować Raspberry za ekranem oraz ustawić ekran pod kątem 45° lub 60°.
Podłączenie z Raspberry Pi
W celu uruchomienia ekranu należy połączyć urządzenie z Raspberry Pi poprzez dołączone do zestawu przewody: HDMI i microUSB. Złącze HDMI przekazuje obraz, portu USB odbiera dane interfejsu dotykowego.
Oprogramowanie
Producent przygotował system operacyjny z zainstalowanymi sterownikami. System należy rozpakować poprzez odpowiedni program, np. WinZip i wgrać na kartę przy pomocy programu Win32 Disk Imager.
Zrzut ekranu programu Win32 Disk Imager, po wyborze systemu wystarczy kliknać przycisk Write i poczekać aż proces instalacji zostanie zakończony.
|
Szczegółowy opis podłączenia i instalacji sterowników bez zmiany systemu Raspberry Pi, Banana Pi i Beagle Bone Black oraz obraz gotowego systemu można znaleźć w naszym przewodniku lub na stronie producenta. |
Przykład montażu ekranu w obudowie.
Specyfikacja
- Typ: ekran dotykowy, pojemnościowy
- Przekątna: 7 "
- Rozdzielczość: 800 x 480 px
- Współpracuje z:
- Raspberry Pi w wersji 4B, 3B+, 3B, 2B, B+, Zero i Zero W (działa bezpośrednio z systemem od producenta)
- Beagle Bone Black
- Banana Pi / Banana Pro
- Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
- 4 otwory montażowe (śrubki znajdują się w zestawie)
- Wymiary ekranu: 165 x 107 mm
- Obudowa w kolorze czarno-białym
- Możliwość ustawienia pod kątem 45 ° lub 60 °
- Materiał wykonania: akryl
Zestaw zawiera
- Ekran 7" dotykowy, pojemnościowy
- Kabel HDMI
- Śrubki montażowe
- Przewód USB - microUSB dla interfejsu dotykowego
- Obudowa do Raspberry i ekranu - czarno-biała
Montaż obudowy

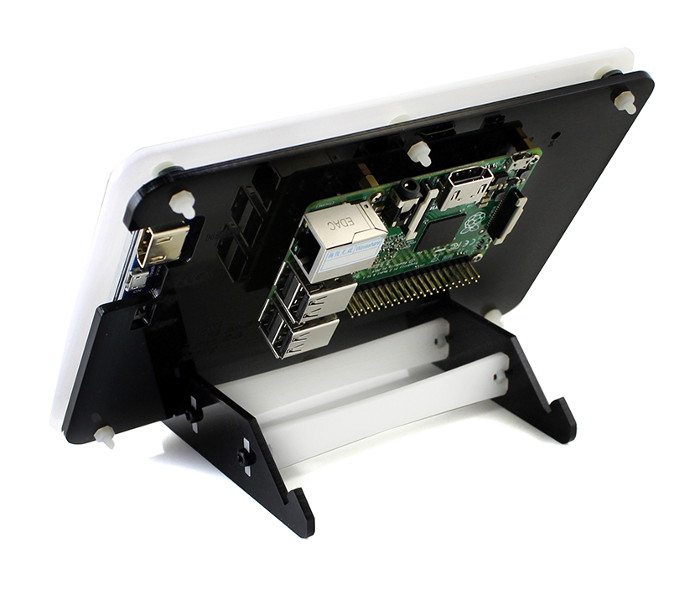

Obudowa pozwala zamontować ekran wraz z minikomputerem Raspberry Pi w tylnej części.
7-calowy ekran Raspberry Pi
Ekran dotykowy pojemnościowy LCD 7'' B 800x480px HDMI + USB dla Raspberry Pi + obudowa czarno-biała - Waveshare 11302 to kolejna propozycja firmy Waveshare, skierowana do fanów najpopularniejszych minikomputerów jednopłytkowych na świecie.
Prezentowany produkt obejmuje nie tylko sam wyświetlacz z interfejsem HDMI i pojemnościowym panelem dotykowym z portem USB, ale także dedykowaną obudowę do samodzielnego montażu, pozwalająca na zamocowanie minikomputera na słupkach dystansowych wkręconych na tylnej płycie obudowy.
Zastosowania ekranu
Dzięki sporym rozmiarom i relatywnie dużej rozdzielczości, pojemnościowy ekran dotykowy LCD 7'' B 800x480px doskonale sprawdzi się w roli niewielkiego komputera, służącego do wykonywania prostszych zadań w aplikacjach użytkowych bądź do sterowania innymi urządzeniami.
Warto pamiętać, że po połączeniu z Raspberry Pi wyświetlacz działa bezpośrednio z systemem producenta, może też być stosowany w customowych instalacjach (po wgraniu odpowiednich sterowników). Ekran może ponadto współpracować z dowolnym innym urządzeniem, wyposażonym w port HDMI (wtedy jednak bez funkcji dotyku).
