Ekran dotykowy pojemnościowy LCD IPS 7'' C 1024x600px HDMI + USB Rev 4.1 do Raspberry Pi obudowa czarno-biała - Waveshare 11303

Indeks: WSR-05337 EAN: 5904422371340

Ekran dotykowy Waveshare, pojemnościowy 7 " dla Raspberry Pi o rozdzielczości 1024 x 600 px. Współpracuje z każdą wersją Raspberry Pi poprzez złącze HDMI i przewód USB. W zestawie również czarno-biała obudowa, która mieści minikomputer z przymocowanym ekranem.

Ekran dotykowy pojemnościowy LCD IPS 7'' C 1024x600px HDMI + USB Rev 4.1 do Raspberry Pi obudowa...
229,00 zł
186,18 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-03-15
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Ekran dotykowy pojemnościowy LCD IPS 7'' C 1024x600px HDMI + USB Rev 4.1 do Raspberry Pi obudowa czarno-biała

Ekran dotykowy, pojemnościowy 7 " dla Raspberry Pi o rozdzielczości 1024 x 600 px. Współpracuje z każdą wersją Rasbperry Pi poprzez złącze HDMI i microUSB - odpowiednie przewody znajdują się w zestawie. Urządzenie współpracuje także z minikomputerami: Banana Pi i Beagle Bone Black. W zestawie dedykowana obudowa do Raspberry i ekranu w kolorze czarno-białym.

Urządzenie komunikuje się poprzez przewód HDMI (obraz) oraz gniazdo microUSB (dotyk). Oba przewody znajdują się w zestawie.

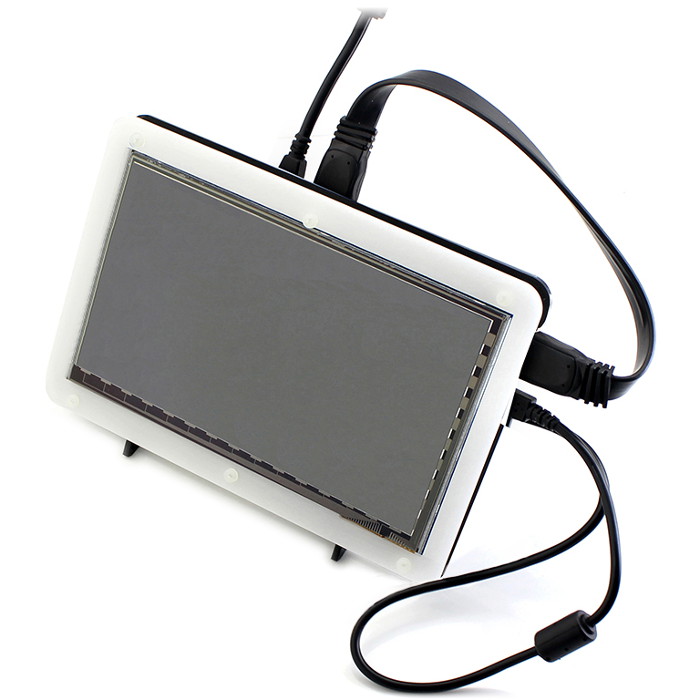

Przykład podłączenia ekranu z Raspberry Pi.

Podłączenie z Raspberry Pi

W celu uruchomienia ekranu należy połączyć urządzenie z Raspberry Pi poprzez dołączone do zestawu przewody: HDMI i microUSB. Złącze HDMI przekazuje obraz, port USB odbiera dane interfejsu dotykowego.

Podłączenie z Windows 7 / 8 / 8.1 / 10

W celu podłączenia ekranu z komputerem z systemem Windows należy połączyć USB ekranu z USB komputera oraz port HDMI ekranu z portem HDMI komputera. Aby ekran został poprawnie wykryty zaleca się podłączenie w pierwszej kolejności przewodu USB. Po podłączeniu ekran od razu jest gotowy do użytku, zarówno obraz, jak i funkcje dotykowe.

Podłączenie z Raspberry Pi

Ekran działa z najnowszym systemem Raspbian bez potrzeby instalacji sterowników. Aby jednak ekran wyświetlał obraz prawidłowo, należy zmienić rozdzielczość w pliku konfiguracyjnym. W tym celu należy otworzyć plik config.txt poleceniem:

  • sudo nano /boot/config.txt

a następnie na jego końcu dodać następujące instrukcje:

  • max_usb_current=1
  • hdmi_group=2
  • hdmi_mode=87
  • hdmi_cvt 1024 600 60 6 0 0 0
  • hdmi_drive=1



Szczegółowy opis podłączenia można znaleźć na stronie producenta.

Po zapisaniu pliku i restarcie maliny obraz i funkcja dotyku powinny działać prawidłowo.

Montaż obudowy

Obudowa pozwala zamontować ekran wraz z minikomputerem Raspberry Pi w tylnej części.

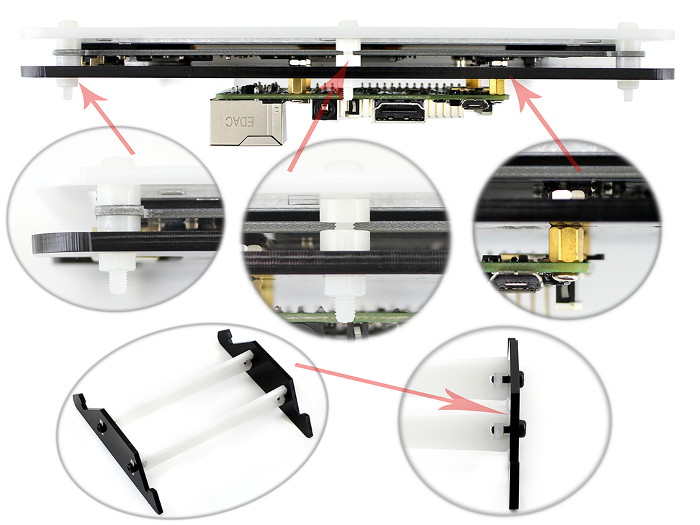

Przykład montażu ekranu w obudowie.

Specyfikacja ekranu dotykowego

  • Typ: ekran dotykowy, pojemnościowy
  • Przekątna: 7 "
  • Rozdzielczość: 1024 x 600 px
  • Współpracuje z:
  • Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
  • 4 otwory montażowe (śrubki znajdują się w zestawie)
  • Wymiary ekranu: 165 x 99 mm
  • Obudowa w kolorze czarno-białym
  • Możliwość ustawienia pod kątem 45° lub 60°
  • Materiał wykonania: akryl

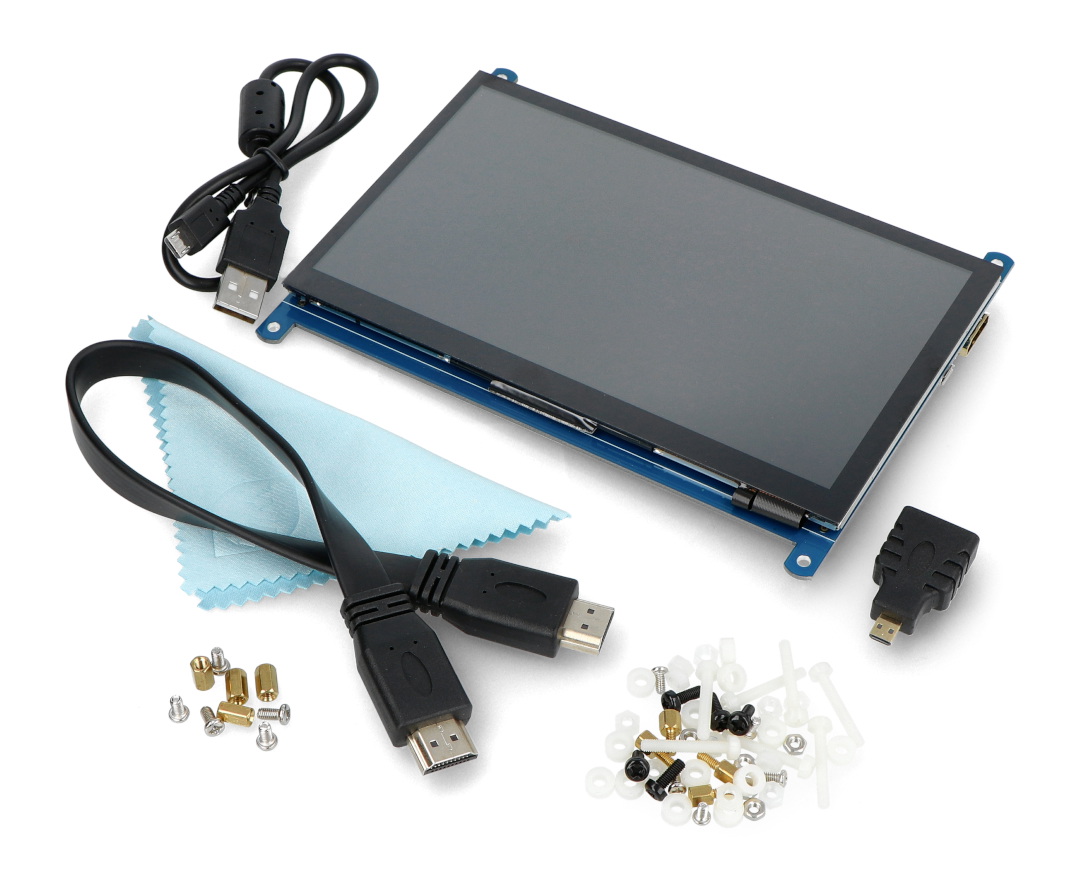

Zestaw zawiera

  • Ekran 7" dotykowy, pojemnościowy
  • Kabel HDMI
  • Adapter HDMI - microHDMI
  • Śrubki montażowe
  • Przewód USB - microUSB dla interfejsu dotykowego
  • Obudowa do Raspberry i ekranu - czarno-biała

Monitor biurkowy dla Raspberry Pi

Ekran dotykowy pojemnościowy LCD IPS 7'' C 1024x600px HDMI + USB Rev 4.1 do Raspberry Pi obudowa czarno-biała - Waveshare 11303 to produkt wyróżniający się spośród szerokiej oferty wyświetlaczy dla minikomputerów konstrukcją, opartą na tworzywowej ramce z podstawką.

Sam minikomputer jest montowany z tyłu ramki, dzięki czemu całość zajmuje niewiele miejsca na stole i doskonale prezentuje się zarówno w pracowni elektronicznej, jak i miejscu nauki czy odpoczynku. Ekran dotykowy pozwala zastosować Raspberry Pi jako kontroler cyfrowej ramki na zdjęcia, czy też wyświetlacz newsów z kanałów informacyjnych lub internetowej prognozy pogody.

Połączenie z minikomputerem

Pojemnościowy ekran dotykowy LCD IPS 7'' C 1024x600px, dzięki obecności portu HDMI, może pracować nie tylko pod kontrolą płytek Raspberry Pi, ale także z niemal dowolnym innym minikomputerem, komputerem stacjonarnym, laptopem lub dowolnym urządzeniem wyposażonym w cyfrowe wyjście obrazu.

Warto pamiętać, że najnowsza wersja Raspberry Pi – model 4B – posiada złącza microHDMI zamiast pełnowymiarowego gniazda HDMI, spotykanego w starszych modelach płytki. Dlatego też w celu połączenia wyświetlacza z nową „maliną” należy wykorzystać dostępny w naszej ofercie adapter lub przewód zakończony odpowiednimi wtykami.

Ekran - typ LCD IPS
Ekran - przekątna 7.00 ''
Ekran - interfejs HDMI+GPIO
Ekran - dotyk Tak
Ekran - rozdziel. 1024x600px
Szerokość opakowania 20.7 cm
Wysokość opakowania 5.271 cm
Głębokość opakowania 14.9 cm
Masa opakowania 0.52 kg

Tobiasz

11/11/21

Pytanie: Witam, czy ten ekran ma w sobie wbudowaną baterię i nie musi być cały czas podłączony do prądu?
Odpowiedź: niestety, nie. Ten ekran nie ma baterii.

Opinie o produkcie

Ekran dotykowy pojemnościowy LCD IPS 7'' C 1024x600px HDMI + USB Rev 4.1 do Raspberry Pi obudowa czarno-biała - Waveshare 11303

5/5

Średnia Ocena

13

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

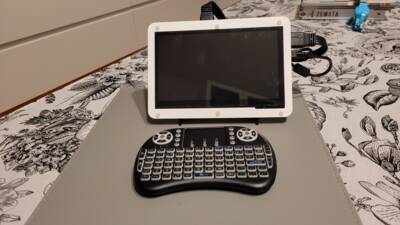

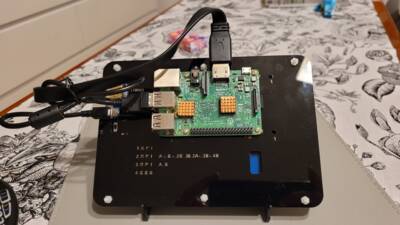

Zdjęcia użytkowników:

Opinie:

Maciej 03.11.2022 Potwierdzony zakup
Bardzo dobra jakość obrazu, dotyk działa jak należy. Obudowa trochę delikatna, zwłaszcza podstawka, nie chroni tez smc przykręcanego z tyłu - warto pomyśleć o jakiejś osłonce na moduł, można wykorzystać np. fragment obudowy od rpi. Mimo to polecam!
Jan 19.01.2024 Potwierdzony zakup
Jest OK 🆗!!!!!!
Szymon 13.12.2023 Potwierdzony zakup
Wszystko jest ok, wyświetlacz klarowny i responsywny.
Jarosław 24.10.2023 Potwierdzony zakup
Wyświetlacz działa zgodnie z opisem. Obudowa zapewniła kwadrans zabawy ze złożeniem. Mogłaby co prawda lepiej przylegać do wyświetlacza, lub lekka na niego nachodzić, ale tak jak jest jest wystarczająco dobrze.
Rafał 06.06.2023 Potwierdzony zakup
Bardzo dobry
Zbigniew 21.12.2022 Potwierdzony zakup
Dobry sprzęt polecam jako 2 mały monitor do kompa albo jako testowy do sprzętów lub do budowy tabletu lub czegoś innego potrzebującego wyświetlacz z dotykiem i HDMI
Tomasz Ł. 09.04.2022 Potwierdzony zakup
Świetny wyświetlacz do Raspberry Pi. Miło, że dodano zapasowe śrubki i nakrętki do kompletu przewodów (HDMI i USB). Konfiguracja opisana na zalinkowanej stronie producenta działa. Sprytna podstawka pozwala na ustawienie bardziej albo mniej pionowo. Wyświetlacz łatwo wbudować w obudowę z estetyczną ramką. Jest też miejsce na miniaturową kamerę, jeśli jest taka potrzeba.
Marcin P. 25.05.2021 Potwierdzony zakup
Wyświetlacz bardzo dobrze działa z RPi 4 i Windowsem 10. Do zestawu dołączone są wszystkie potrzebne akcesoria. Uważam jednak, że ta biała ramka przednia powinna mieć lepiej zaprojektowaną maskownicę, gdyż nie zasłania krawędzi wyświetlacza, co wygląda niezbyt estetycznie.
Mariusz R. 21.03.2021 Potwierdzony zakup
Dobra czułość i precyzja. Nie było konieczności kalibracji.
Bartłomiej B. 09.02.2021 Potwierdzony zakup
instrukcja montażu mogła by być lepsza, ale wyświetlacz jest bardzo przyjemny
Sebastian B. 09.02.2021 Potwierdzony zakup
Ekran ok, ramka niestety licha, choć spełnia swoje zadanie.
Łukasz 14.11.2022 Potwierdzony zakup
Jolanta 06.11.2022 Potwierdzony zakup
