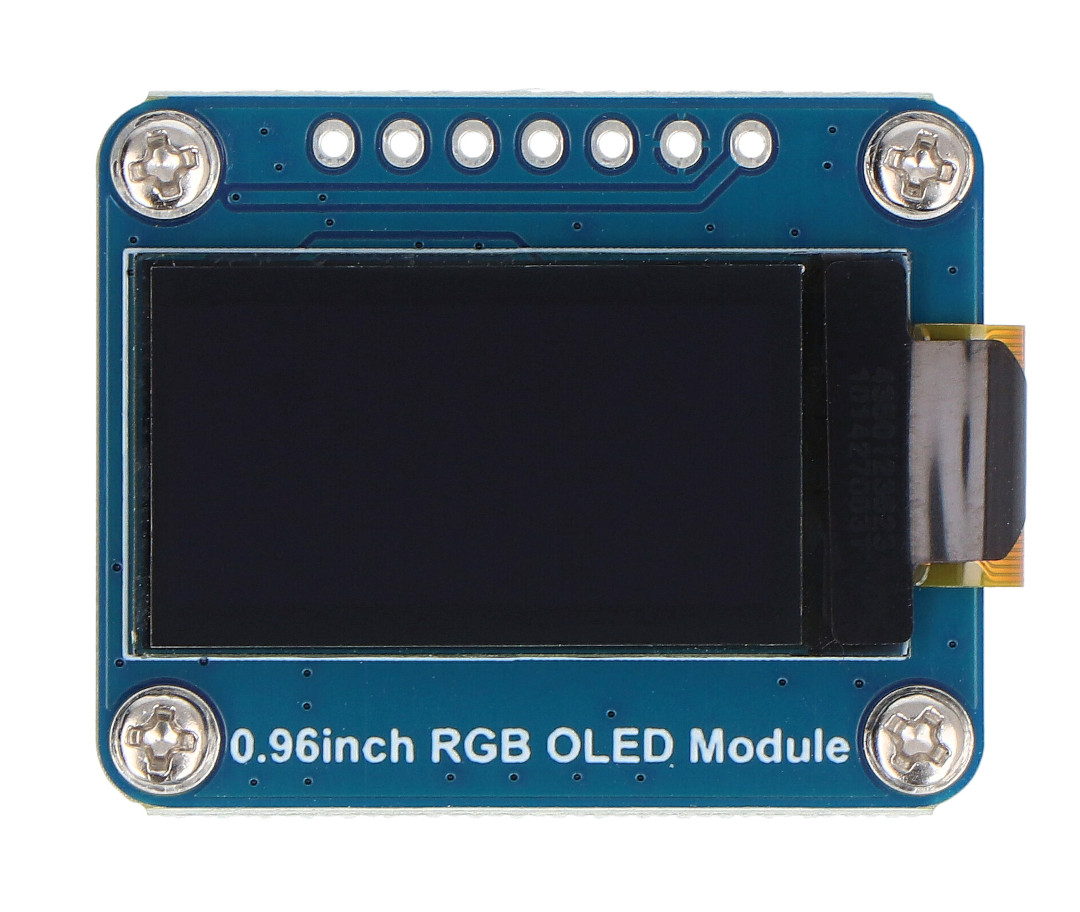

Opis produktu: Wyświetlacz OLED IPS 0,96'' 64 x 128 px - SPI - 65K RGB - do Raspberry Pi, Arduino, STM32 - Waveshare 25133
Wyświetlacz OLED IPS o przekątnej 0,96 cala oferuje rozdzielczość 64 x 128 pikseli oraz wszechstronne zastosowanie z platformami takimi jak Raspberry Pi, Arduino czy STM32. Posiada sterownik SSD1357 i umożliwia komunikację poprzez interfejs SPI. Dzięki bogatej palecie kolorów RGB (65 tysięcy), wyświetlane obrazy są wyjątkowo kolorowe i żywe. Moduł charakteryzuje się niskim rozmiarem pojedynczego piksela (0,0327 x 0,146 mm), co przyczynia się do poprawy ostrości prezentowanego obrazu. Dostępne są dwa sposoby komunikacji: 4-przewodowy SPI oraz 3-przewodowy SPI. Obsługuje także interfejsy BCM2835, WiringPi, file IO oraz bibliotekę RPI (Python) dla Raspberry Pi. Jest to doskonały wybór dla projektów wymagających wysokiej jakości wyświetlacza OLED.
Wyświetlacz OLED IPS 0,96'' 64 x 128 px - SPI - 65K RGB - do Raspberry Pi, Arduino, STM32 - Waveshare 25133.
Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika. Dowiesz się z niej także jak podłączyć wyświetlacz.
Wyprowadzenia wyświetlacza
Moduł wyposażony jest w złącze, do którego należy podłączyć zawarty w zestawie przewód. Wśród wyprowadzeń wyświetlacza znajdują się piny:
- VCC - napięcie zasilania 3,3 V / 5 V
- GND - masa układu
- DIN - wejście danych magistrali SPI
- CLK - wejście zegara magistrali SPI
- CS - Chip Select (aktywowany stanem niskim)
- DC - wybór dane / polecenia
- RST - pin reset
Specyfikacja techniczna wyświetlacza
- Napięcie zasilania: 3,3 V / 5 V
- Interfejs komunikacyjny: magistrala SPI, 3 / 4-przewodowa
- Rodzaj ekranu: OLED
- Układ sterujący: SSD1357
- Przekątna: 0,96"
- Rozdzielczość: 64 x 128 px
- Liczba wyświetlanych kolorów: 65k RGB
- Wymiary jednego piksela: 0,0327 x 0,146 mm
- Wymiary wyświetlacza: 10,862 x 21,736 mm
- Wymiary modułu: 32,5 x 26 mm
Zawartość zestawu

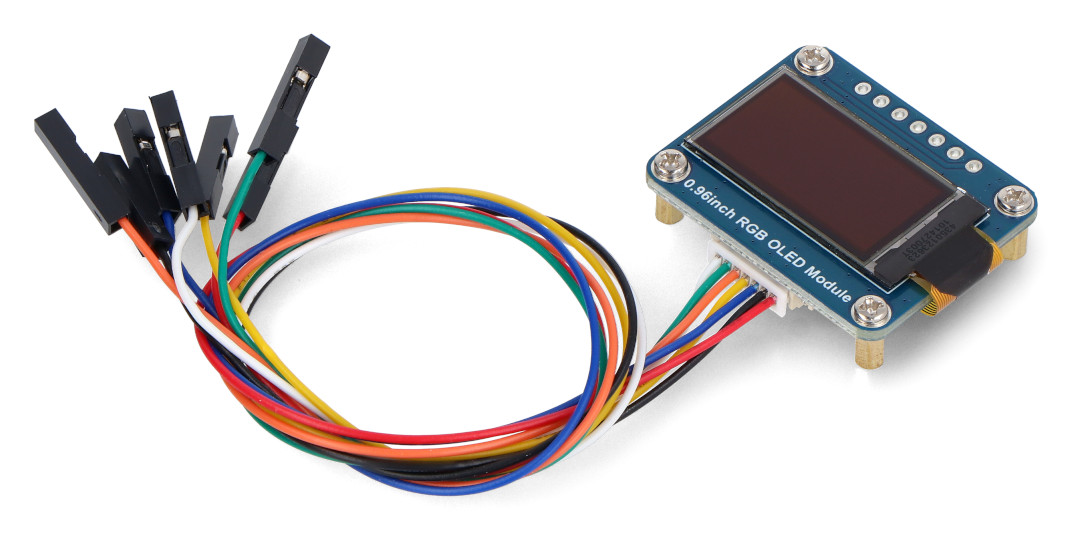

- Wyświetlacz OLED IPS 0,96'' 64 x 128 px - SPI - 65K RGB - do Raspberry Pi, Arduino, STM32 - 1 sztuka
- Przewód połączeniowy 7pin - 1 sztuka
Zestaw zawiera przewód połączeniowy.
