Opis produktu: Wyświetlacz OLED monochromatyczny graficzny 0,96'' 128x64px - I2C / SPI - Adafruit 326
Miniaturowy wyświetlacz OLED o rozdzielczości 128 x 64 i przekątnej 0,96 cala. Zasilany jest napięciem 3,3 V. Współpracuje z napięciami 3,3 V oraz 5 V, komunikuje się poprzez magistralę SPI lub I2C. Urządzenie cechuje się wysokim kontrastem, każdy z białych pikseli załączony jest osobno poprzez układ sterownia i świeci własnym światłem.
|
Produkt kompatybilny z Arduino i Raspberry Pi Producent przygotował instrukcję obsługi oraz bibliotękę dla Arduino. W systemie Adafruit można również znaleźć przykład podłączenia z Raspberry Pi. |

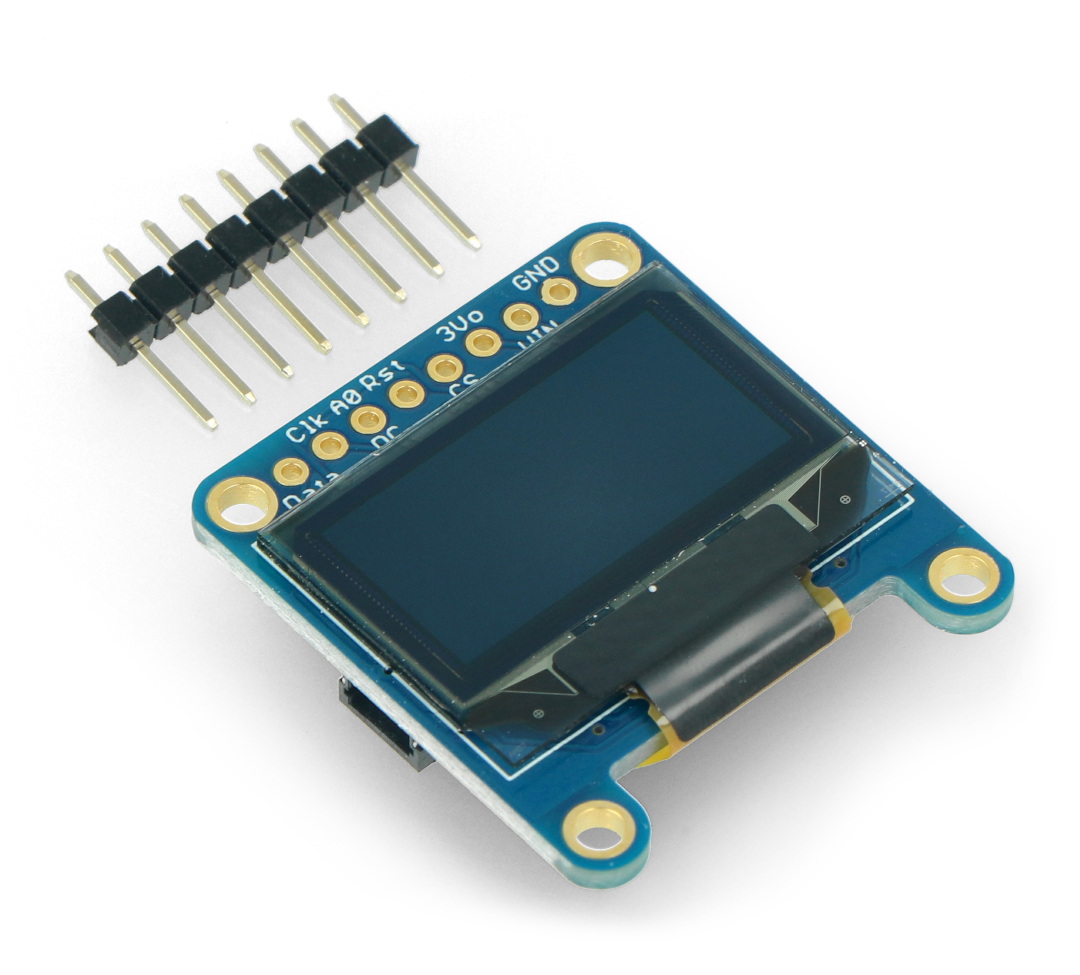

Wyświetlacz OLED monochromatyczny graficzny 0,96'' 128x64px - I2C / SPI - Adafruit 326.
Wyświetlacz OLED monochromatyczny graficzny 0,96'' 128x64px - I2C / SPI - Adafruit 326.
Specyfikacja wyświetlacza OLED monochromatycznego graficznego
- Napięcie zasilania: od 3,0 V do 5,0 V
- Komunikacja: I2C lub SPI
- Adres magistrali I2C: wybieralny: 0x3C- 0x3D
- Złącza: otwory dla złącz goldpin - raster 2,54 mm (w zestawie)
- Wymiary płytki: 29,2 x 26,7 mm
- Masa: 4,5 g
Podłączenie
Wyświetlacz można zasilać napięciem z zakresu od 3,0 V do 5,0 V. Linie danych współpracują z napięciem od 3,3 V do 5,0 V. Do komunikacji można wybrać magistralę I2C lub SPI.
W celu uruchomienia I2C należy zewrzeć zworki SJ1, SJ2 znajdujące się na odwrocie płytki. Magistrala SPI jest uruchomiona domyślne. Szczegółowy opis podłączenia można znaleźć na stronie producenta.
Opis wyprowadzeń
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| 3.3Vo | Wyjście z regulatora napięcia 3,3 V. |
| VIN | Napięcie zasilania od 3 V do 5 V. |
| DATA | Linia danych magistrali SDA I2C. Linia danych magistrali SPI. |
| CLK | Linia zegarowa magistrali SCL I2C. Linia zegarowa magistrali SPI. |
| SA0/ DC | Zmiana adresy magistrali I2C. Linia danych magistrali SPI |
| RST | Reset modułu. |
| CS | Wybór urządzenia Chip Select magistrali SPI. |
