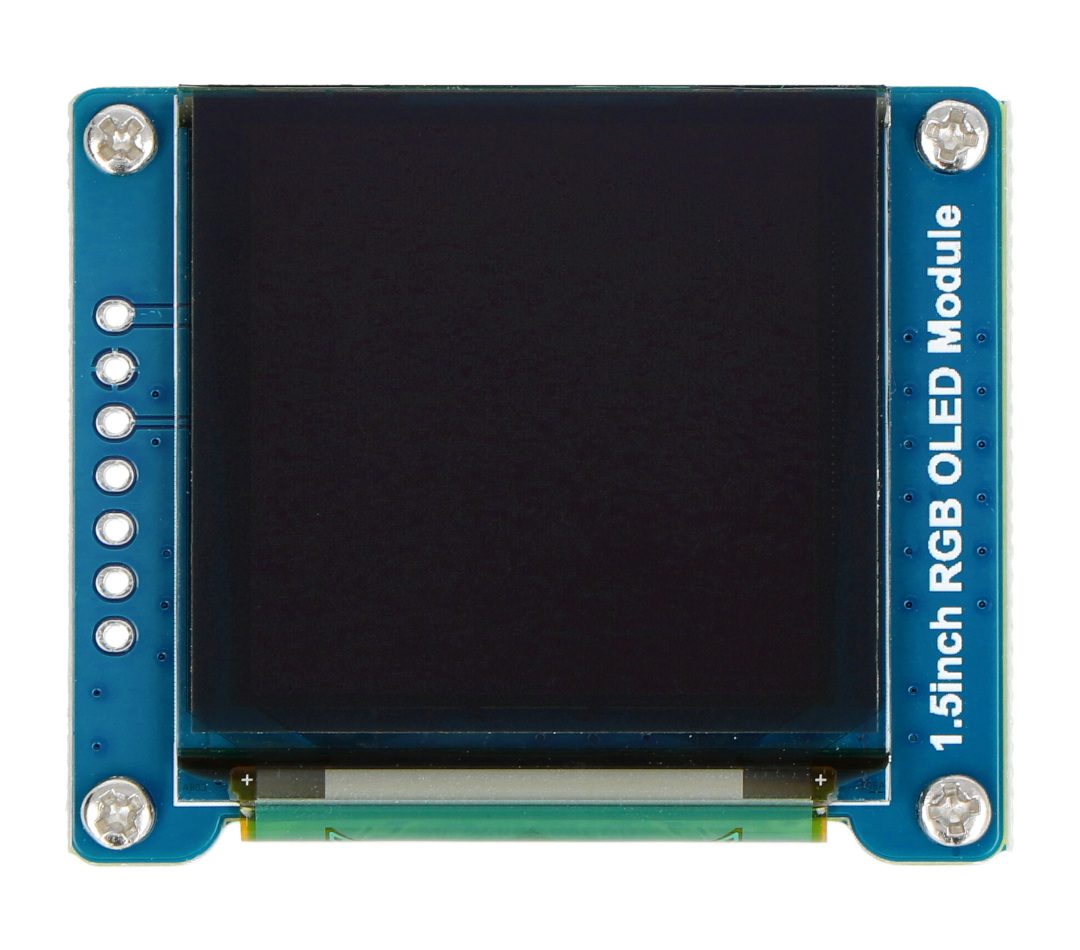

Opis produktu: Wyświetlacz OLED 1,5'' 128 x 128 px - SPI - 65K RGB - Waveshare 14747
Moduł z wyświetlaczem OLED firmy Waveshare. Przeznaczony do współpracy z płytkami takimi jak Arduino, Raspberry Pi i STM32. Moduł komunikuje się za pomocą 4- i 3-przewodowego interfejsu SPI, posiada także wbudowany sterownik SSD1351. Przekątna ekranu wynosi 1,5", a jego rozdzielczość to 128 x 128 px. Potrafi wyświetlać 65 tysięcy kolorów wchodzących w skład gamy RGB. Wielkość pojedynczego piksela wynosi 0,045 x 0,194 mm.
W zestawie z wyświetlaczem zawarto także kompatybilny przewód połączeniowy.
Produkt kompatybilny z Raspberry Pi, Arduino, STM32!
Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika. Dowiesz się z niej także jak podłączyć wyświetlacz.

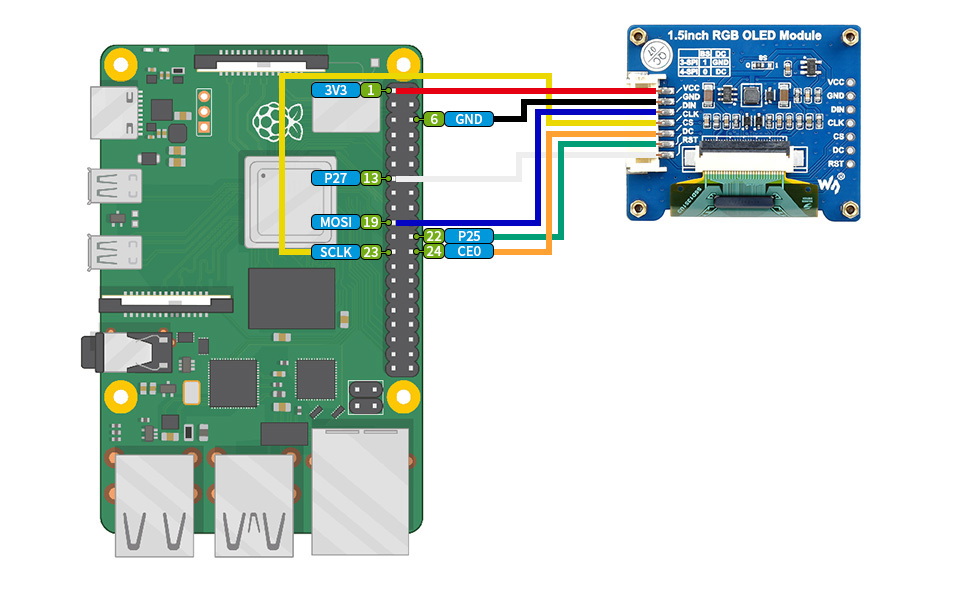

Przykład połączenia wyświetlacza Waveshare 14747 z Raspberry Pi 4B. Moduł Raspberry Pi 4 nie jest częścią zestawu - nalezy go nabyć osobno.
Opis wyprowadzeń wyświetlacza od Waveshare
- VCC - pin zasilania 3,3 V / 5 V
- GND - masa układu
- DIN - wyprowadzenie danych
- CLK - wejście zegara
- CS - Chip Select - wybór chipów aktywowany stanem niskim
- DC - pin SPI
- 4-przewodowy SPI: wybór dane / polecenia (wysoki dla danych, niski dla poleceń)
- 3-przewodowy SPI: podłącz do GND, utrzymując niski poziom
- RST - pin reset
Zawartość zestawu

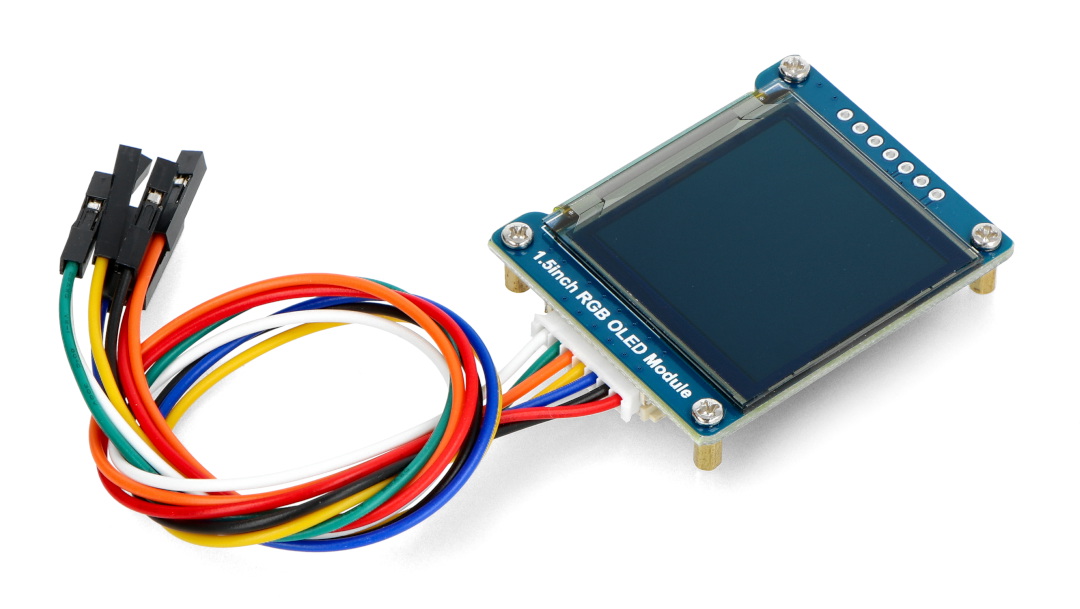

- Wyświetlacz OLED 1,5'' 128 x 128 px - SPI - 65K RGB od Waveshare
- Przewód połączeniowy 8-pinowy zakończony wtyczką i złączami o rastrze 2,54 mm
Specyfikacja techniczna wyświetlacza
- Kompatybilny z: Raspberry Pi, Arduino, STM32 itp.
- Typ wyświetlacza: OLED
- Interfejs dotykowy: nie
- Przekątna ekranu: 1,5"
- Rozdzielczość ekranu: 128 x 128 px
- Interfejs komunikacyjny: 3-przewodowy i 4-przewodowy SPI
- Wyświetlane kolory: 65K RGB
- Sterownik: SSD1351
- Napięcie zasilania: 3,3 V / 5 V
- Wymiary pojedynczego piksela: 0,045 x 0,194 mm
- Wymiary wyświetlacza: 26,86 x 26,86 mm
- Wymiary płytki: 44,5 x 37 mm
Wyświetlacz OLED 1,5'' 128 x 128 px - SPI - 65K RGB - Waveshare 14747.
