Ekran dotykowy - pojemnościowy AMOLED 5,5'' 1080x1920px HDMI + USB dla Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 16103

Indeks: WSR-14780 EAN: 5904422342678

Ekran dotykowy Waveshare, pojemnościowy 5.5" dla Raspberry Pi o rozdzielczości 1080 x 1920 px. Wyświetlacz zabezpieczony hartowaną szybką. Zestaw zawiera złącze HDMI oraz przewód microUSB do sterowania dotykiem wyświetlacza. Współpracuje z Raspberry Pi w wersji 4B, 3B+, 3B, 2B, 1B, 1A oraz Zero i Zero W.

Ekran dotykowy - pojemnościowy AMOLED 5,5'' 1080x1920px HDMI + USB dla Raspberry Pi...
539,00 zł
438,21 zł netto
Zapłać później
Dostawa 5 szt. zaplanowana na 2024-12-20
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Ekran dotykowy Waveshare - pojemnościowy AMOLED 5,5" 1080x1920px HDMI + USB dla Raspberry Pi 4B/3B+/3B/2B/Zero

Ekran dotykowy Waveshare, pojemnościowy o przekątnej wynoszącej 5,5" dla minikomputerów Raspberry Pi o rozdzielczości 1080 x 1920 px. Wyświetlacz zabezpieczony hartowaną szybką. Zestaw zawiera złącze HDMI oraz przewód microUSB do sterowania dotykiem wyświetlacza. Współpracuje z Raspberry Pi w wersji 4B, 3B+, 3B, 2B, 1B, 1A oraz Zero i Zero W, a także z Jetson Nano.

Ekran dotykowy Waveshare AMOLDED 5,5"

Ekran dotykowy Waveshare - pojemnościowy AMOLED 5,5" 1080x1920 px.

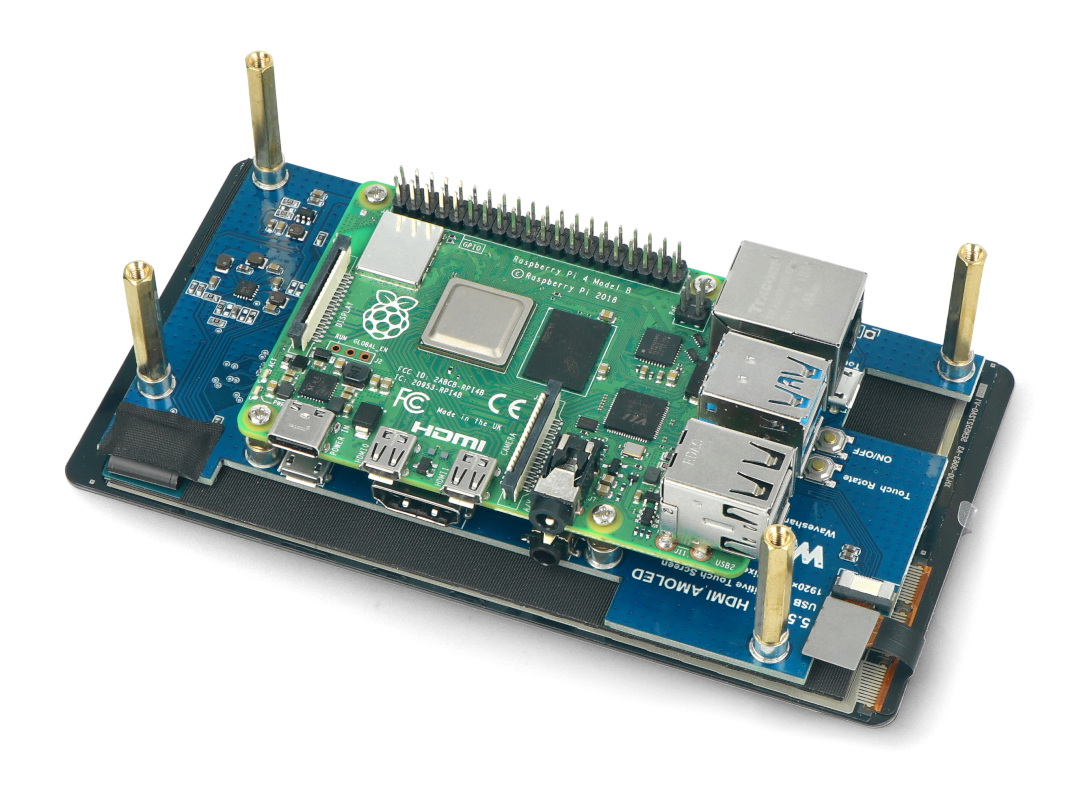

Przykład podłączenia ekranu z Raspberry Pi.

Przykład podłączenia ekranu z Raspberry Pi.

Podłączenie z Raspberry Pi

W celu uruchomienia ekranu należy połączyć urządzenie z Raspberry Pi poprzez dołączone do zestawu przewody: HDMI i microUSB. Złącze HDMI przekazuje obraz, a port USB odbiera dane interfejsu dotykowego.

Oprogramowanie

Ekran działa z najnowszym systemem Raspbian bez potrzeby instalacji sterowników. Aby jednak ekran wyświetlał obraz prawidłowo  należy zmienić rozdzielczość w pliku konfiguracyjnym. W tym celu należy otworzyć plik config.txt poleceniem:

  • sudo nano /boot/config.txt

a następnie na jego końcu dodać następujące instrukcje:

  • max_framebuffer_height=1920
  • max_usb_current=1
  • config_hdmi_boost=10
  • hdmi_group=2
  • hdmi_force_hotplug=1
  • hdmi_mode=87
  • hdmi_timings=1080 1 26 4 50 1920 1 8 2 6 0 0 0 60 0 135580000 3

Po zapisaniu pliku i restarcie maliny obraz i funkcja dotyku powinny działać prawidłowo.

Szczegółowy opis podłączenia można znaleźć na stronie producenta.


Zestaw zawiera:

  • Ekran AMOLED 5,5" dotykowy, pojemnościowy
  • Kabel HDMI
  • Śrubki montażowe i tuleje dystansowe
  • Przewód USB - microUSB dla interfejsu dotykowego
  • Adapter HDMI
  • Adapter USB - 2 szt.
  • Adapter HDMI do micro HDMI

Specyfikacja techniczna:

 Parametr Zakres
Typ ekranu Ekran dotykowy, pojemnościowy
Przekątna  5,5 "
Rozdzielczość 1080 x 1920 px
Jasność 360 cd/m2
Kompatybilny
  • Raspberry Pi
  • Jetson Nano
Audio
  • Wbudowane złącze audio 3,5 mm
  • HDMI wspiera audio



Ekran dotykowy - pojemnościowy AMOLED 5,5'' 1080x1920px HDMI + USB dla Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 16103

Oferujemy ekran dotykowy przeznaczony do podłączenia do popularnej płytki rozwojowej - Raspberry Pi - ma rozmiar 5,5 cala, rozdzielczość 1080x1920 px.

Przede wszystkim jest to wyświetlacz AMOLED - oznacza to, że użytkownik będzie mógł cieszyć się wyjątkowo wyrazistymi kolorami oraz głęboką czernią obrazu. Bardzo ważną informacją jest również rodzaj dotykowego panelu - jest pojemnościowy. Oznacza to, że obraz oraz sterowanie Raspberry Pi za pomocą dotyku w opisywanym ekranie, jest na tak samo wysokim poziomie, jak ten który prezentują obecnie flagowe smartfony znanych marek.

Raspberry Pi screen - ekran dotykowy 5,5”

Oferowany sprzęt możesz łatwo podłączyć do Raspberry Pi w wersjach 4B, 3B+, 3B, 2B, 1B, 1A, Zero lub Zero W i nie potrzebujesz do tego żadnych sterowników. Do optymalnej pracy wystarczy zmienić rozdzielczość ekranu za pomocą odpowiednich komend w terminalu.

Ekran dotykowy AMOLED możesz łatwo podłączyć do Raspberry Pi za pośrednictwem portów HDMI i załączonego przewodu (do przesyłu obrazu) oraz za pomocą portu USB (do przesyłu informacji z panelu dotykowego.

Ekran - typ OLED
Ekran - dotyk Tak
Ekran - rozdziel. 1920x1080 px
Szerokość opakowania 18.5 cm
Wysokość opakowania 13.3 cm
Głębokość opakowania 4.6 cm
Masa opakowania 0.243 kg

Krystian

10/29/23

Pytanie: Witam Ile wynosi grubość pomiędzy ekranem a portem usb w raspberry ?
Odpowiedź: Grubość wynosi około 7 mm.
