Opis produktu: Wyświetlacz OLED biały graficzny 1,5'' 128 x 128 px SPI/I2C - Waveshare 13992
Wyświetlacz OLED biały o przekątnej 1,5 " i rozdzielczości 128 x 128 px. Ekran oparty na sterowniku SSD1327 pracuje z napięciami 3,3 V oraz 5 V, komunikuje się poprzez SPI lub I2C.
|
Producent udostępnia przewodnik użytkownika. |
Podłączenie
Moduł złącze 7-pinowe oraz otwory do wlutowania złącz - raster 2,54 mm, komunikuje się poprzez interfejs SPI lub I2C. Opis poszczególnych wyprowadzeń znajduje się w tabeli.
| Pin | Symbol | Opis |
|---|---|---|
| 1 | VCC | Napięcie zasilania od 3,3 V do 5,0 V. |
| 2 | GND | Masa układu. |
| 3 | DIN | Linia danych interfejsu komunikacyjnego SPI / I2C. |
| 4 | CLK | Linia zegarowa interfejsu komunikacyjnego SPI / I2C. |
| 5 | CS | Wybór urządzenia magistrali SPI, aktywowany stanem niskim. |
| 6 | DC | Wybór trybu pracy - stan niski oznacza przesył komend, wysoki - danych. |
| 7 | RES | Reset układu, aktywowany stanem niskim. |
Konfiguracja

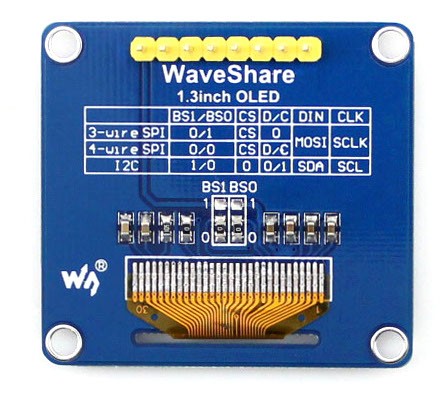

Wybór magistrali komunikacyjnej odbywa się przy pomocy zworki BS0 i BS1, które znajdują się na odwrocie płytki. Domyślnie wyświetlacz pracuje w trybie 4-przewodowe SPI. Szczegółowe informacje znajdują się w tabeli poniżej.
|
Tryb pracy |
Pin BS0 |
Funkcja CS |
Funkcja DC |
Funkcja DIN |
Funkcja
SCK |
|---|---|---|---|---|---|
| 4-wire SPI | 0 | Chip Select | Dane / komendy | MOSI | SCLK |
| I2C | 1 | NC | Wybór adresu i2C | SDA | SCL |
Zworka do wyboru trybu pracy znajduje się na środku modułu: BS.
|
Produkt kompatybilny z Arduino Producent udostępnia przykładowy kod dla użytkowników Arduino. |
Specyfikacja
- Napięcie pracy: od 3,3 V do 5,0 V
- Sterownik: SSD1327 (dokumentacja)
- Komunikacja: SPI / I2C
- Wybór trybu pracy przy pomocy zworki BS
- Typ wyświetlacza: OLED
- Przekątna: 1,5"
- Rozdzielczość: 128 x 128 px
- Kolory: biały
- Kąt widzenia: powyżej 160 °
- Wymiary: 44,5 x 37 mm
