Opis produktu: Wyświetlacz OLED monochromatyczny graficzny 0,91'' 128x32px I2C - DFRobot DFR0648
Graficzny wyświetlacz OLED z białymi znakami na czarnym tle, monochromatyczny. Przekątna ekranu wynosi 0,91", a rozdzielczość to 128 x 32 px. W wyświetlaczu zastosowano układ SSD1306, który do komunikacji wykorzystuje interfejs I2C. Ekran cechuje się prostotą podłączenia z mikrokontrolerem oraz niskim poborem energii. Zasilany napięciem 3,3 V lub 5 V. Kompatybilny m. in. z Arduino, ESP32, FireBeetle.

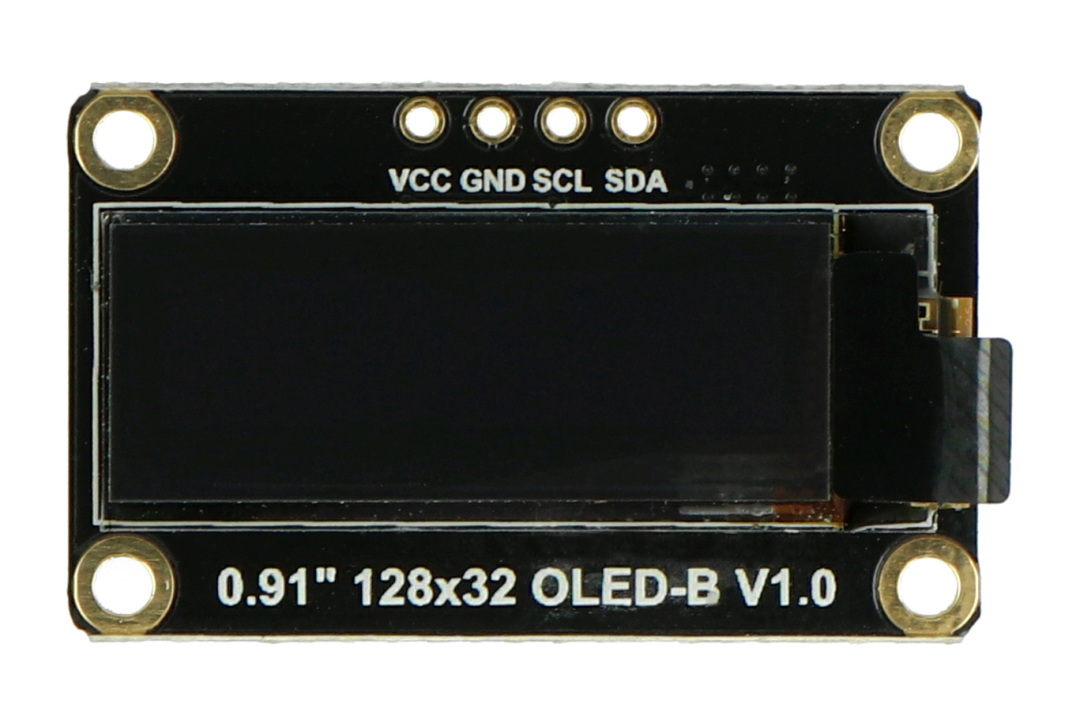

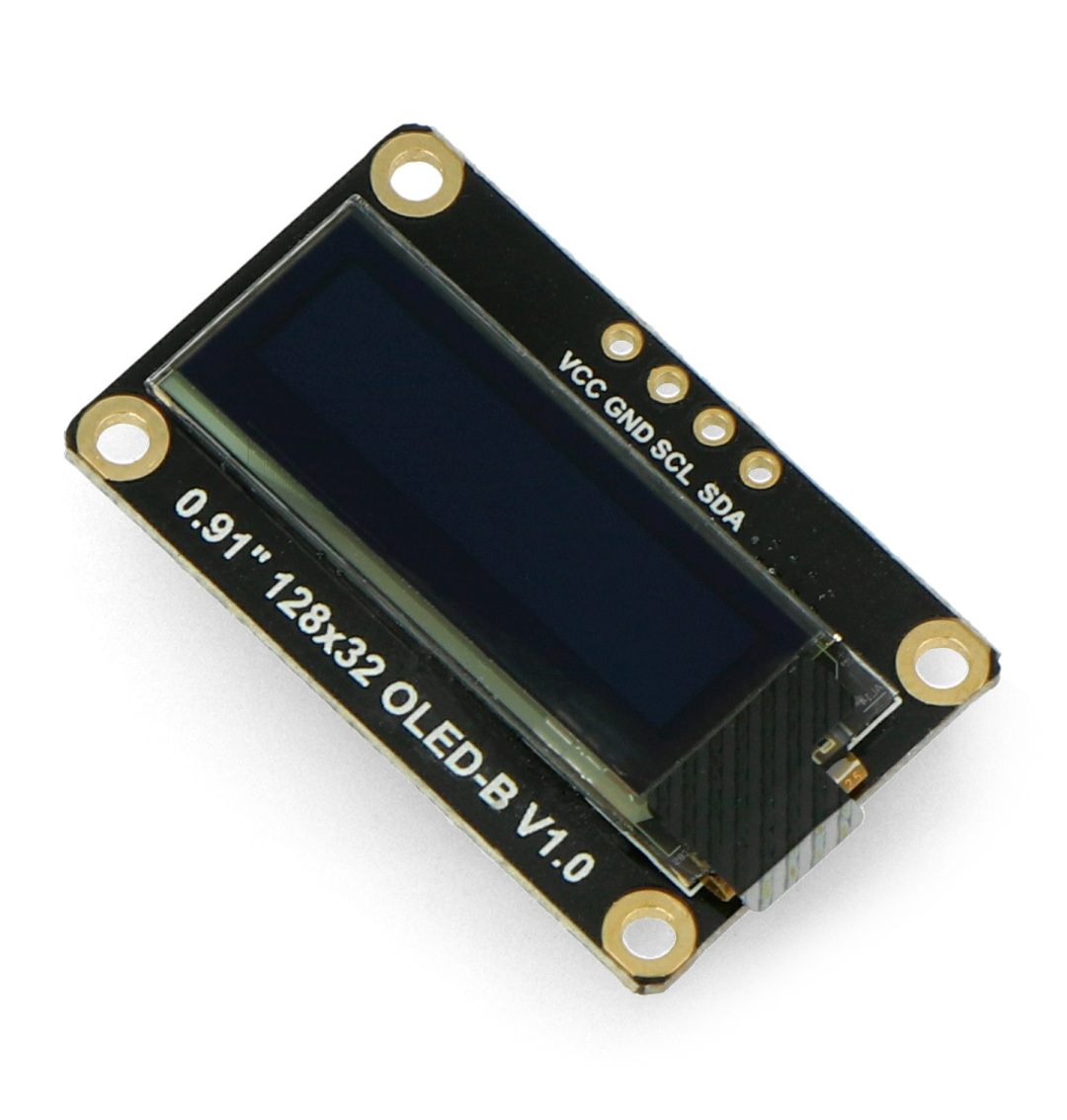

Wyświetlacz OLED monochromatyczny graficzny 0,91".
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę dla użytkowników Arduino. |
Główne cechy wyświetlacza monochromatycznego OLED
- Samopodświetlający się wyświetlacz OLED.
- Kontrolowane piksele i niski pobór energii.
- Obsługuje reset po włączeniu zasilania.
|
Uwaga! Gdy ekran jest nieużywany należy go wyłączyć. Zbyt długie wyświetlanie obrazu może spowodować zmniejszenie jasności poszczególnych pikseli. |
Podłączenie wyświetlacza OLED graficznego 0,91"
Wyprowadzeniami modułu są złącza goldpin raster 2,54 mm, komunikuje się on poprzez interfejs I2C. Opis poszczególnych wyprowadzeń znajduje się w tabeli.
Wyprowadzenia wyświetlacza.
| Symbol | Opis |
|---|---|
| VCC | Napięcie zasilania od 3,3 V do 5,0 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa I2C. |
| SDA | Linia danych I2C. |
Zastosowanie wyświetlacza OLED
- Termometr
- Wyświetlacz pogodowy
- Wyświetlacz wagi kuchennej
- Detektor jakości powietrza
- Niewielka konsola do gier
- Wyświetlacz do inteligentnych ubrań
Specyfikacja monochromatycznego wyświetlacza OLED
- Napięcie pracy: 3,3 V oraz 5 V
- Kolor znaków: biały
- Ilość pikseli: 128 x 32
- Interfejs: I2C
- Układ: SSD1306
- Jasność: 180 cd/m2
- Pobór prądu w pełnym podświetleniu: ok 25 mA
- Pobór prądu przy wyłączonym podświetleniu: ok 2 mA
- Temperatura pracy: od -30°C do 70°C
- Obszar wyświetlania: 22,38 x 5,58 mm
- Wymiary: 33 x 20 mm
- Masa: 2,7 g
