Opis produktu: Grove - wyświetlacz OLED 0,66'' (SSD1306) 64x48px I2C - Seeedstudio 104020248
Wyświetlacz monochromatyczny OLED wyprodukowany przez Seeedstudio. Ekran oparty został na układzie SSD1306, jego przekątna wynosi 0,66", a rozdzielczość to 64 x 48 px. Moduł wyposażony został w złącze Grove i komunikuje się z mikrokontrolerem z wykorzystaniem interfejsu I2C. Napięcie zasilania wynosi 3,3 V lub 5 V. W zestawie znajduje się również przewód przystosowany do połączenia z nakładką Seeedstudio Base Shield v2.0. Wyświetlacz obsługuje także biblioteki U8g2.
Produkt kompatybilny z Arduino.
Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino.

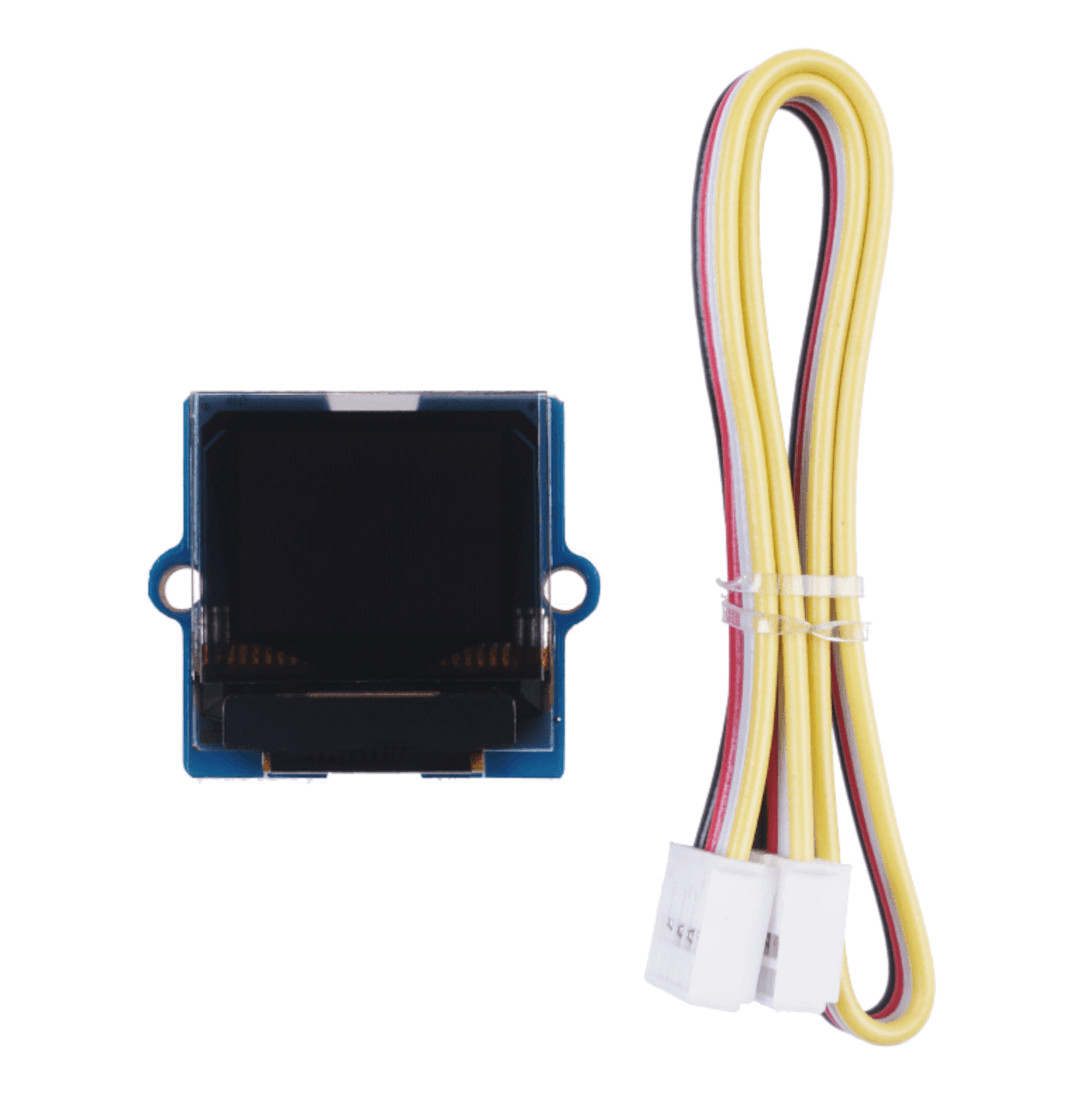

Wyświetlacz OLED 0,66" ze złączem Grove i kompatybilnym przewodem.

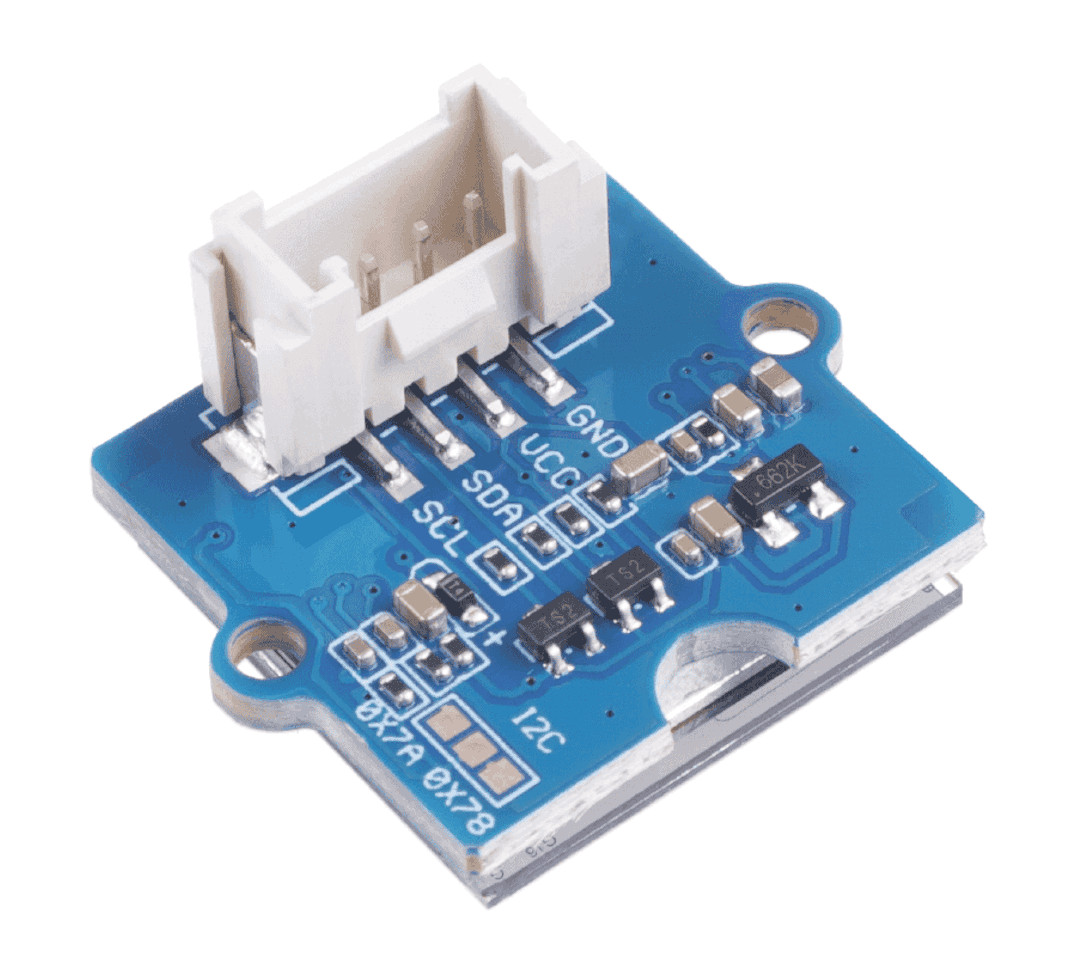

Wyprowadzenia wyświetlacza OLED.Opis wyprowadzeń wyświetlacza
Wyświetlacz posiada 4-pinowe złącze w standardzie systemu Grove, które umożliwia łatwe połączenie z mikrokontrolerem wyposażonym w ten sam rodzaj złącza. Moduł posiada następujące wyprowadzenia:
- GND: masa układu
- VCC: napięcie zasilania 3,3 V lub 5 V
- SCL: linia zegarowa magistrali I2C
- SDA: linia danych magistrali I2C
Specyfikacja wyświetlacza OLED
- Układ: SSD1306
- Typ: OLED monochromatyczny
- Przekątna: 0,66"
- Interfejs: I2C
- Napięcie zasilania: 3,3 V lub 5 V
- Napięcie wyjściowe: od 0 V do 2,3 V
- Zakres temperatur: od -40°C do 85°C
- Wymiary: 20 x 20 x 4 m
- Masa: 9 g
Zawartość zestawu
- Grove - wyświetlacz OLED 0,66'' (SSD1306) 64x48px I2C
- Przewód Grove

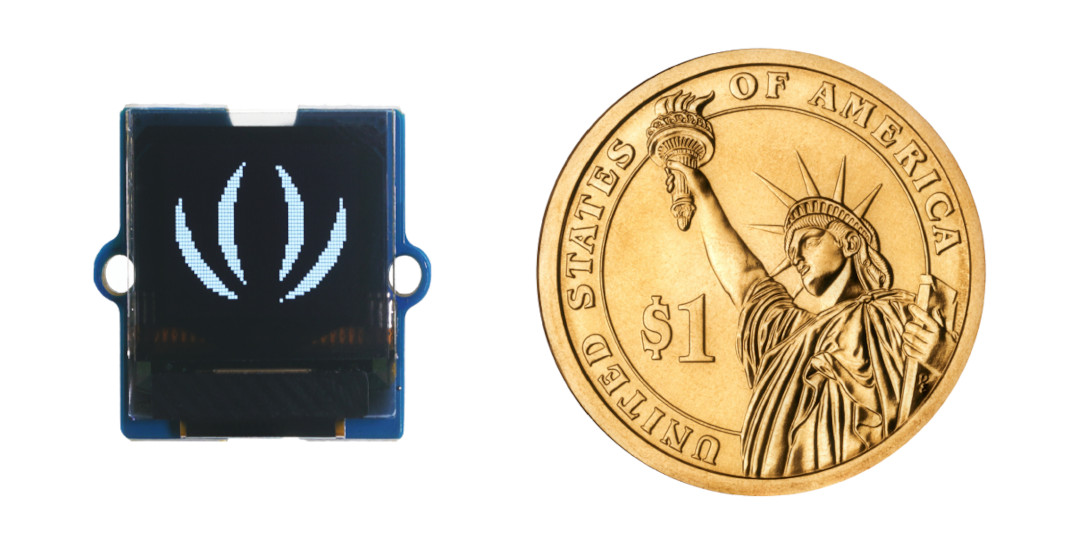

Monochromatyczny wyświetlacz OLED 0,66".
