Opis produktu: Waveshare E-paper E-Ink (B) 4,2'' 400x300px v2.1 - moduł z wyświetlaczem trójkolorowym SPI
Moduł z wyświetlaczem e-paper 4,2'' o rozdzielczości 400 x 300 px. Komunikuje się poprzez interfejs SPI np. z Arduino i Raspberry Pi. Dzięki technologii e-paper urządzenie nie męczy oczu, tak jak robią to tradycyjne ekrany. Może pracować z trzema kolorami: czarnym, czerwonym, oraz białym jako tło. Tego rodzaju wyświetlacze można stosować do czytania e-booków i czasopism elektronicznych.
|
Produkt kompatybilny z Arduino i Raspberry Producent udostępnia przewodnik użytkownika dla Arduino i Raspberry Pi. |

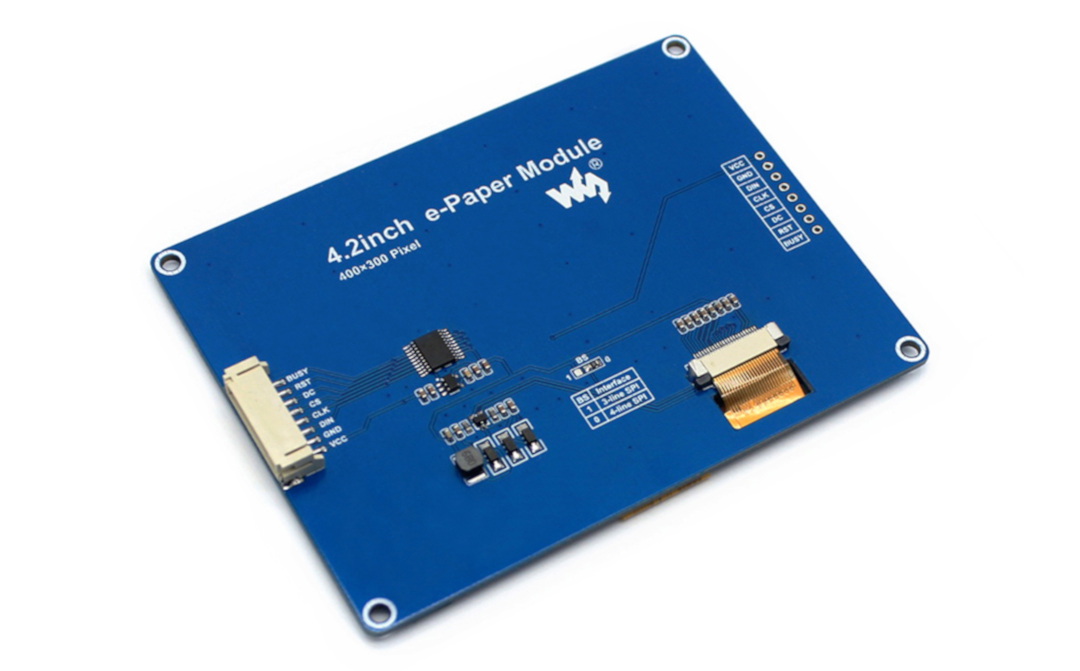

Wyprowadzenia modułu ekranu
Urządzenia posiada 8-pinowe złącze.
Moduł posiada 8-pinowe złącze raster 2,54 mm.
W zestawie znajduje się przewód połączeniowy.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: 3,3 V |
| GND | Masa układu. |
| DIN | Pin MOSI interfejsu SPI. |
| CLK | Pin zegarowy interfejsu SPI. |
| CS | Chip select aktywowany stanem niskim. |
| DC |
Wybór dane / komendy. Stan wysoki - dane Stan niski - komendy |
| RST | Zewnętrzny reset aktywowany stanem niskim. |
| BUSY | Wyjście statusu zajętości, aktywowany stanem niskim. |
Specyfikacja wyświetlacza Waveshare E-paper E-Ink (B) 4,2'' 400x300px v2.1
- Moduł kompatybilny z Arduino i Raspberry
- Napięcie zasilania: od 3,3 V do 5 V
- Moc zasilania (przy odświeżaniu ekranu): 26,4 mW
- Interfejs: SPI
- Poziom szarości: 2
- Czas odświeżania: 15 s
- Wyświetlane kolory: czarny, biały oraz czerwony
- Wymiary zewnętrzne: 103 x 78,5 mm
- Wymiary wyświetlacza: 84,8 x 63,6 mm
- Piksel: 0,212 x 0,212 mm
- Rozdzielczość: 400 x 300 px
- Przewód połączeniowy w zestawie
- Kąt widzenia: 170 °
Klasyka i nowoczesność
E-paper E-Ink (B) 4,2'' 400x300px v2.1 - moduł z wyświetlaczem trójkolorowym SPI - Waveshare 13454 to propozycja dla konstruktorów i makerów, którzy pragną połączyć jedną z najnowocześniejszych technologii optoelektronicznych z magią klasycznych rozwiązań.
Wyświetlacz oferowany przez firmę Waveshare pozwala na prezentowanie grafik rastrowych w trzech barwach: czarnej, białej oraz czerwonej. Technologia e-paper zapewnia wysoki poziom energooszczędności i doskonałą widoczność nawet w silnym oświetleniu zewnętrznym – dokładnie tak, jak ma to miejsce w przypadku klasycznego papieru.
Kompatybilność z systemami różnych producentów
E-paper E-Ink (B) 4,2'' 400x300px - moduł z wyświetlaczem trójkolorowym SPI - Waveshare 13454 może pracować z dowolnym systemem mikroprocesorowym zasilanym napięciem 3,3 V lub 5 V – na PCB nakładki znalazły się bowiem translatory poziomów logicznych.
Produkt sprawdzi się jako podłączony do Rapsberry Pi monitor systemowy (producent udostępnia odpowiednie biblioteki), może jednak z powodzeniem pracować także z płytkami Arduino, STM32 Nucleo i zestawami ewaluacyjnymi z procesorami innych producentów.
