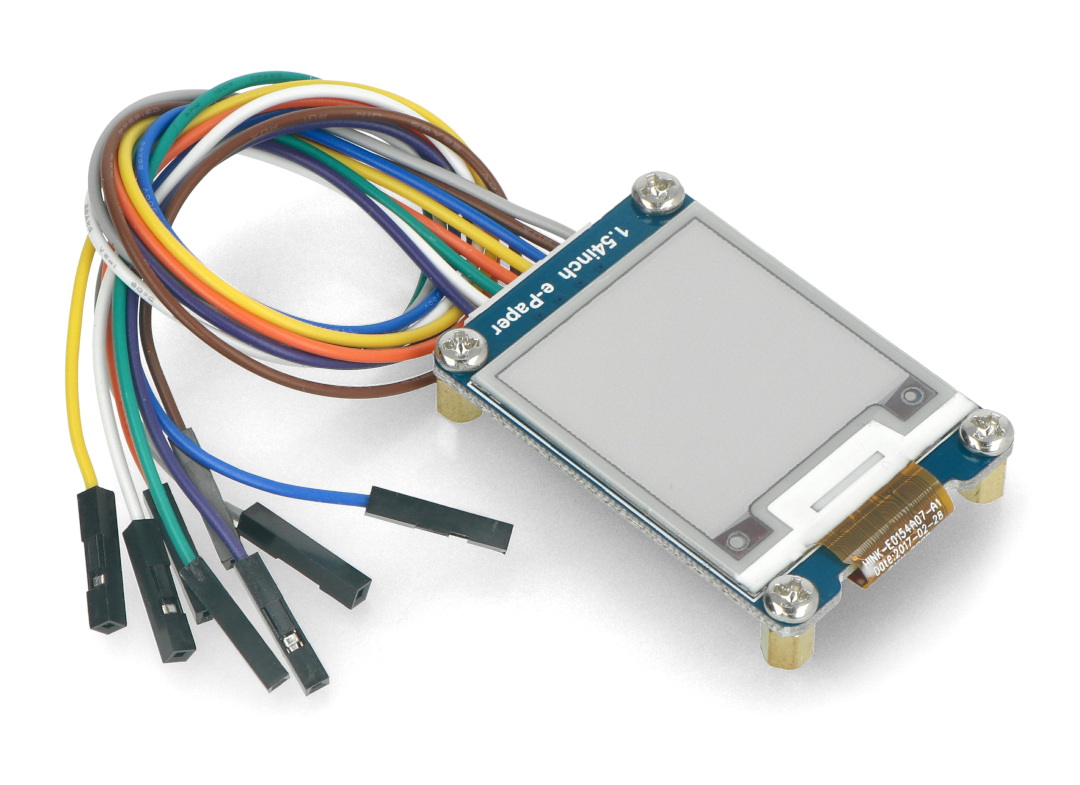

Opis produktu: E-paper E-Ink (B) 1,54'' 200 x 200 px - moduł z wyświetlaczem trójkolorowym SPI - Waveshare 13338
Moduł z wyświetlaczem e-paper 1,54'' o rozdzielczości 200 x 200 px. Komunikuje się poprzez interfejs SPI np. z Arduino i Raspberry Pi. Dzięki technologii e-paper urządzenie nie męczy oczu, tak jak robią to tradycyjne ekrany. Może pracować z trzema kolarami: czarnym, czerwonym, oraz biały jako tło. Tego rodzaju wyświetlacze można stosować do czytania e-booków i czasopism elektronicznych.
Moduł posiada 8-pinowe złącze raster 2,54 mm. W zestawie znajduje się przewód połączeniowy.
|
Produkt kompatybilny z Arduino i Raspberry Producent udostępnia przewodnik użytkownika dla Arduino i Raspberry Pi. |
Wyprowadzenia wyświetlacza
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: 3,3 V |
| GND | Masa układu. |
| DIN | Pin MOSI interfejsu SPI. |
| CLK | Pin zegarowy interfejsu SPI. |
| CS | Chip select aktywowany stanem niskim. |
| DC |
Wybór dane / komendy. Stan wysoki - dane Stan niski - komendy |
| RST | Zewnętrzny reset aktywowany stanem niskim. |
| BUSY | Wyjście statusu zajętości, aktywowany stanem niskim. |
Specyfikacja techniczna wyświetlacza
- Moduł kompatybilny z Arduino i Raspberry
- Napięcie zasilania: 3,3 V
- Moc zasilania (przy odświeżaniu ekranu): 26,4 mW
- Interfejs: SPI
- Poziom szarości: 2
- Czas odświeżania: 8 s
- Częściowe odświeżanie: nie, tylko cały ekran
- Wyświetlane kolory: czarny, biały oraz czerwony
- Wymiary zewnętrzne: 48 x 33 mm
- Wymiary wyświetlacza: 27,6 x 27,6 mm
- Piksel: 0,138 x 0,138 mm
- Rozdzielczość: 200 x 200 px
- Przewód połączeniowy w zestawie
- Kąt widzenia: 170 °
