Opis produktu: Seeed Xiao nRF54L15 - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991421
Xiao nRF54L15 to kompaktowa i zaawansowana płytka rozwojowa stworzona z myślą o nowoczesnych projektach IoT. Została oparta na układzie Nordic nRF54L15, który łączy procesor Arm Cortex-M33 o taktowaniu 128 MHz z koprocesorem RISC-V. Dzięki wbudowanemu zarządzaniu energią, obsłudze wielu protokołów bezprzewodowych oraz funkcjom zabezpieczeń klasy przemysłowej, moduł doskonale nadaje się do urządzeń ubieralnych, inteligentnych czujników i produktów konsumenckich. Niewielkie rozmiary i złącze USB typu C pozwalają łatwo integrować płytkę z projektami komercyjnymi i hobbystycznymi.

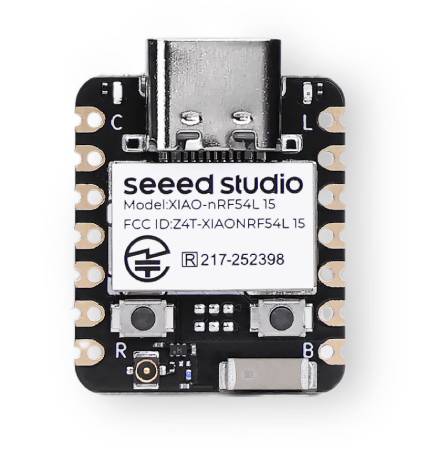

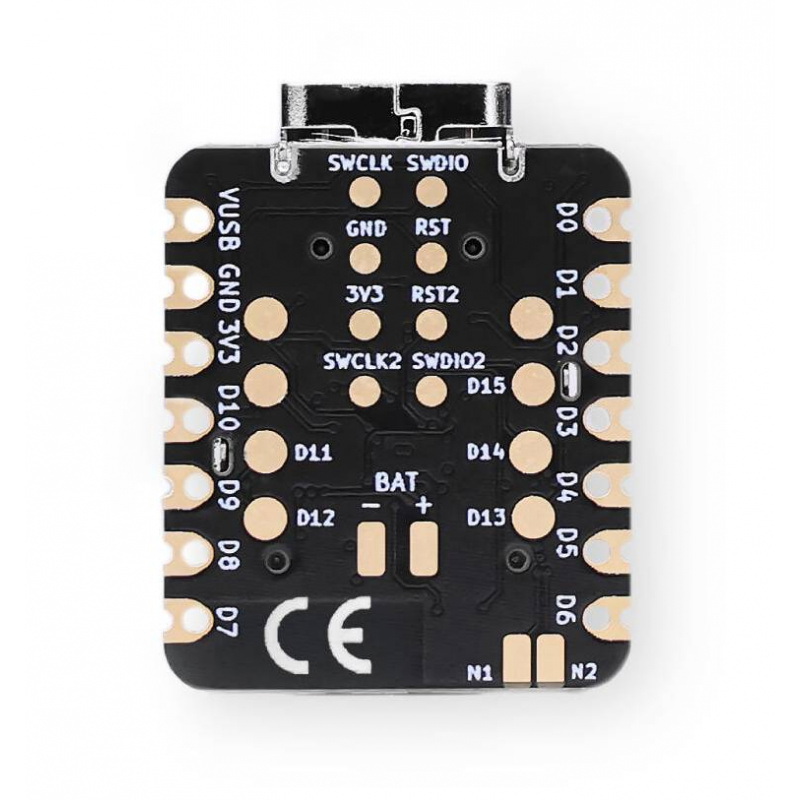

Seeed Xiao nRF54L15 - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991421.
Płytka rozwojowa obsługuje wiele protokołów bezprzewodowych, w tym BLE 6.0, Matter, Thread i ZigBee (IEEE 802.15.4-2020).
Główne cechy Xiao nRF54L15
- Nowoczesny układ SoC: Arm Cortex-M33 128 MHz + RISC-V 128 MHz
- Obsługa wielu protokołów: Bluetooth 6.0, ZigBee, Thread, Matter, NFC, Amazon Sidewalk
- Ultra-niskie zużycie energii: idealne do zasilania bateryjnego, tryb System OFF poniżej 0,6 µA
- Zintegrowany układ ładowania: ładowanie akumulatorów Li-Ion przez USB typu C
- 16 GPIO: obsługa PWM, ADC, UART, SPI, I2C oraz RTC
- Zaawansowane zabezpieczenia: TrustZone, szyfrowanie, ochrona przed manipulacją
- Kompaktowy rozmiar: tylko 21 x 17,8 mm - łatwa integracja z płytkami PCB
Wyprowadzenia i interfejsy komunikacyjne
Moduł Xiao nRF54L15 oferuje szeroki wachlarz złączy i interfejsów - 16 pinów GPIO obsługuje funkcje takie jak PWM, UART, SPI, I2C czy ADC. Dodatkowo znajdziemy wyprowadzenia debugujące JTAG / SWD zarówno dla układu nRF54L15, jak i pomocniczego mikrokontrolera SAMD11. Płytka posiada dwa piny NFC oraz złącze antenowe IPEX, które umożliwia wykorzystanie anteny zewnętrznej. Na płytce znajdziemy również przycisk użytkownika, diodę LED i wskaźnik ładowania akumulatora. Komunikacja bezprzewodowa obejmuje BLE 6.0 (w tym Channel Sounding), Thread, ZigBee, Matter oraz protokoły własne 2,4 GHz do 4 Mb/s.

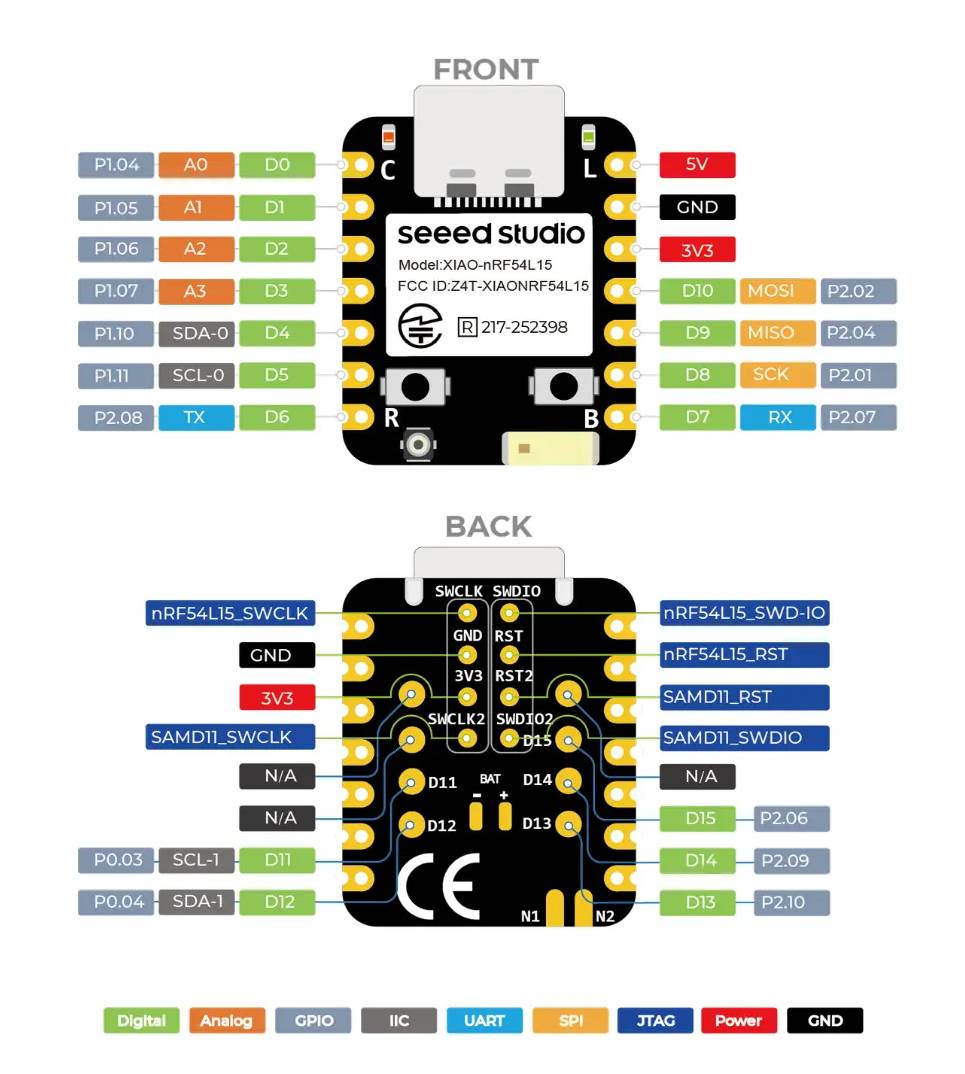

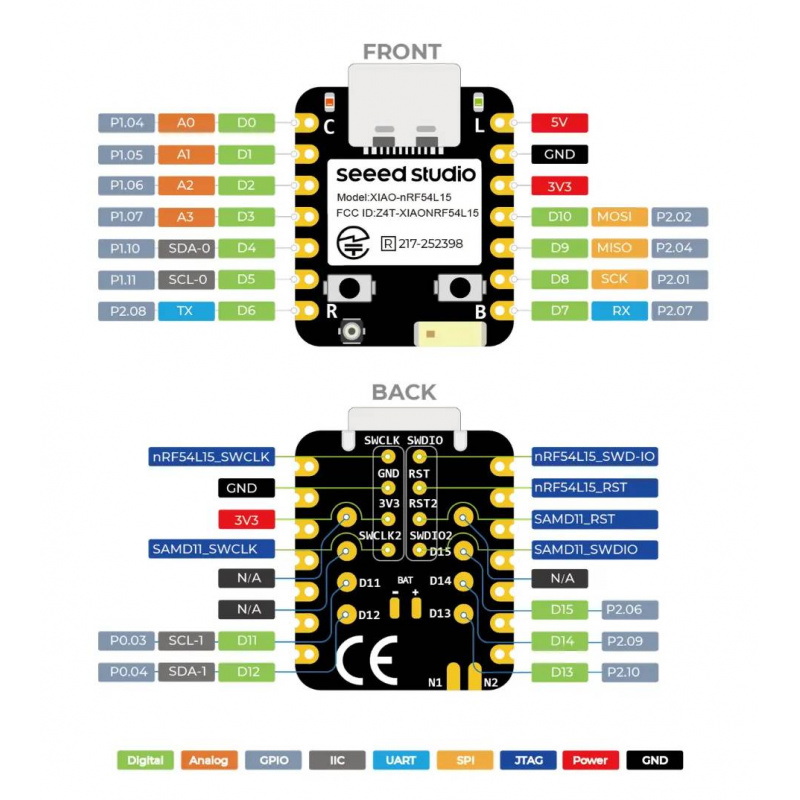

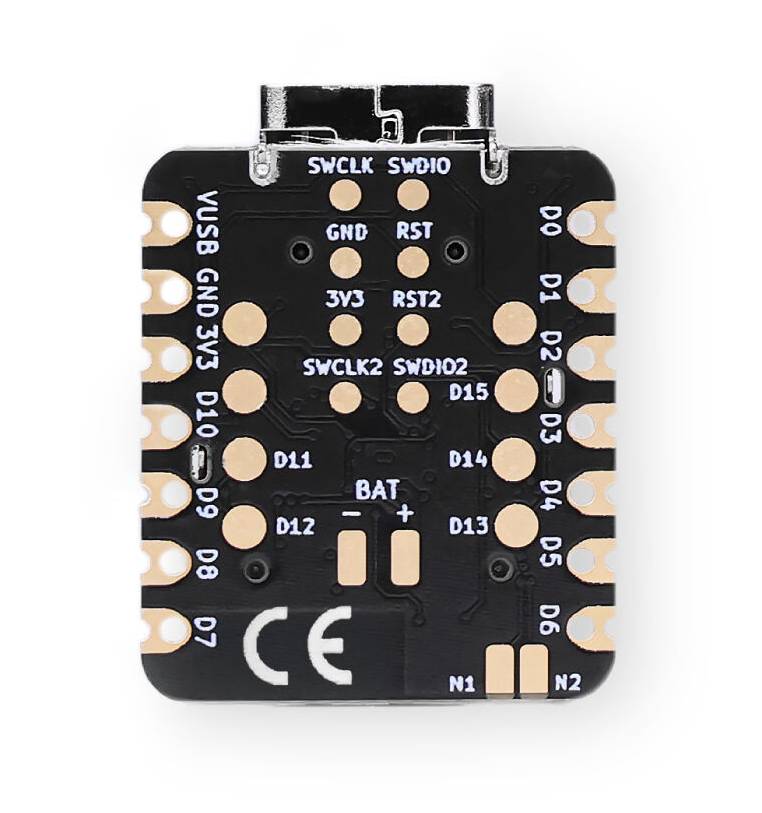

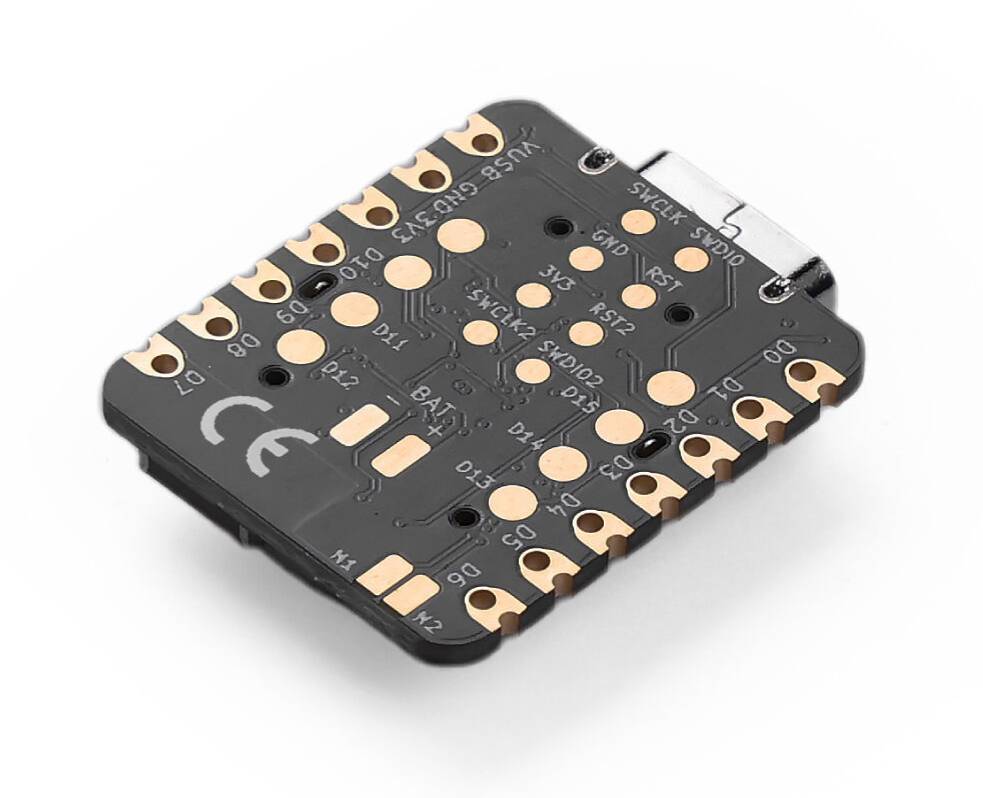

Wyprowadzenia płytki.
Kompatybilny z Amazon Sidewalk, Apple Find My i Google Find My Device, poprzez pakiet nRF Connect SDK.
Programowanie i wsparcie SDK
Xiao nRF54L15 został zaprojektowany z myślą o programistach korzystających z zaawansowanych środowisk. Płytka obsługuje nRF Connect SDK oraz system operacyjny Zephyr RTOS, a także środowisko PlatformIO. Umożliwia to tworzenie stabilnych, skalowalnych aplikacji z wykorzystaniem bogatej dokumentacji i gotowych przykładów kodu. Warto zaznaczyć, że moduł nie jest kompatybilny z Arduino IDE.
Różnice między Xiao nRF54L15 a wersją Sense
Wersja Xiao nRF54L15 Sense została wzbogacona o dwa istotne komponenty: cyfrowy mikrofon PDM oraz 6-osiowy czujnik IMU (LSM6DS3TR-C). Dzięki temu umożliwia realizację projektów opartych na analizie dźwięku oraz detekcji ruchu. W porównaniu do standardowego modelu Xiao nRF54L15, wersja Sense oferuje identyczną wydajność, funkcje komunikacyjne i układ pinów, ale dodatkowo rozszerza możliwości zastosowań w obszarach takich jak wearables, HMI, czy interfejsy gestów. Obie wersje są w pełni kompatybilne z nRF Connect SDK i Zephyr RTOS.
Specyfikacja techniczna Xiao nRF54L15
- Mikrokontroler: Nordic nRF54L15
- Procesor główny: Arm Cortex‑M33 128 MHz
- Koprocesor: RISC‑V 128 MHz FLPR
- Pamięć: 256 kB RAM + 1,5 MB NVM
- Interfejsy GPIO: 16 pinów
- Interfejsy komunikacyjne: 2x I2C, 2x SPI, 1x UART
- ADC: 14‑bitowy przetwornik analogowo‑cyfrowy (SAADC)
- RTC: globalny zegar czasu rzeczywistego
- Łączność bezprzewodowa: Bluetooth LE 6.0 (w tym Channel Sounding), Thread (IEEE 802.15.4‑2020), ZigBee, Matter, Amazon Sidewalk, Proprietary (własne protokoły 2,4 GHz do 4 Mb/s), NFC
- Antena: wbudowana antena ceramiczna + złącze IPEX4 dla anteny zewnętrznej
- Diody i przyciski na płytce: 1x dioda LED użytkownika (1 kolor), 1x dioda LED ładowania, 1x przycisk resetu, 1x przycisk użytkownika
- Zasilanie: USB typu C (5 V) lub zewnętrzny akumulator Li‑Ion 3,7 V (wbudowany układ PMIC wspiera ładowanie)
- Temperatura pracy: od -40°C do 105°C
- Kompatybilność SDK: Nordic nRF Connect SDK, PlatformIO (Zephyr RTOS)
- Wymiary: 21 x 17,8 mm
Zawartość zestawu
- 1x Xiao nRF54L15
- 2x Listwa goldpin 7-pin (2,54 mm)

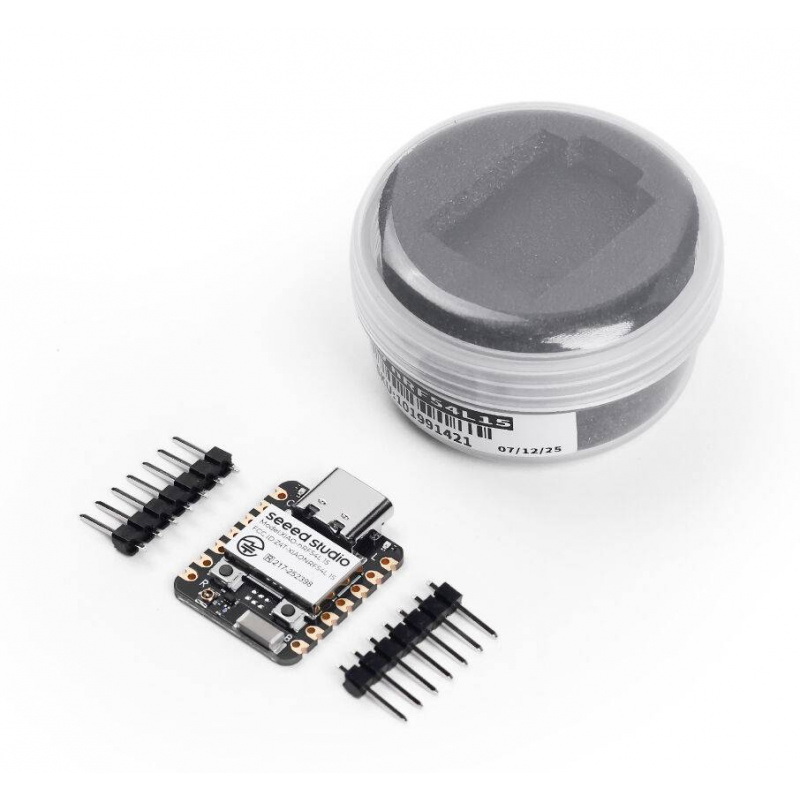

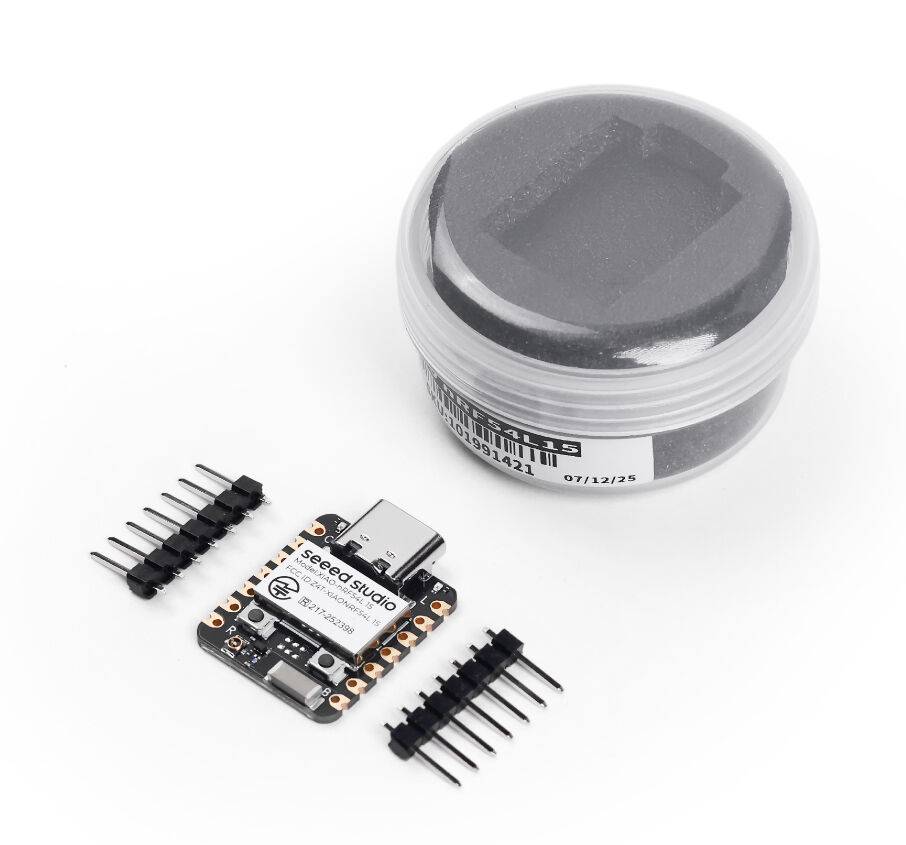

Elementy wchodzące w skład zestawu.
