Opis produktu: Human Static Presence - czujnik mmWave 24 GHz do Seeed Xiao - Seeedstudio 101010001
Human Static Presence to wysoce zintegrowany moduł do wykrywania i pozycjonowania ludzkiego ciała, zaprojektowany specjalnie dla platformy rozwojowej Xiao. Czujnik wykorzystuje technologię FMCW pracującą w paśmie 24 GHz, która pozwala na precyzyjne wykrywanie celów w określonej przestrzeni. Dzięki zaawansowanym algorytmom przetwarzania sygnałów radarowych moduł ten osiąga wyjątkową czułość, umożliwiając wykrywanie zarówno ruchomych, jak i statycznych obiektów ludzkich. Może również dostarczać dodatkowe informacje, takie jak obliczenia odległości do celu. Posiada maksymalny zasięg wykrywania do 5 m i szeroki kąt detekcji ± 60º. Moduł wspiera również funkcjonalność Bluetooth, umożliwiając bezpośrednie debugowanie parametrów radaru za pomocą dedykowanej aplikacji, co eliminuje konieczność korzystania z portu szeregowego. Dodatkowo, charakteryzuje się doskonałą adaptacją do warunków środowiskowych, utrzymując stabilną wydajność wykrywania bez względu na temperaturę, jasność, wilgotność czy zmiany oświetlenia.
Producent przygotował szczegółowy przewodnik użytkownika - sprawdź!

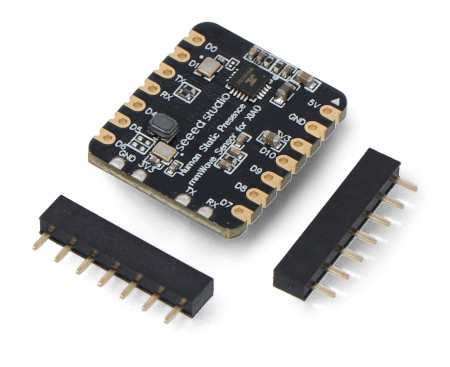

Human Static Presence - czujnik mmWave 24 GHz do Seeed Xiao - Seeedstudio 101010001.
Czujnik oferuje maksymalny zasięg wykrywania do 5 m i szeroki kąt detekcji ± 60º.
Cechy szczególne czujnika
- Opiera się na zasadzie FMCW: wysoka czułość i odporność na zakłócenia środowiskowe.
- Kompleksowe wykrywanie ludzkiego ciała: wykrywa ruchome i statyczne ciała ludzkie, mikroruchy, jak również osoby siedzące i leżące.
- Wielopoziomowa inteligentna regulacja parametrów: możliwość regulacji za pomocą Bluetooth lub portu szeregowego, zapewniająca elastyczność w różnych warunkach środowiskowych i scenariuszach.
- Szeroki kąt detekcji i duży zasięg wykrywania: pole widzenia do 60 stopni i zasięg do 5 metrów.
- Niskie zużycie energii: efektywne wykorzystanie energii, idealne do zastosowań wymagających niskiego poboru prądu.
- Wsparcie aplikacji: bezpośrednie debugowanie i konfiguracja parametrów za pomocą dedykowanej aplikacji na iOS, Android oraz Windows.
- Wszechstronne zastosowania: idealny do zastosowań w inteligentnych domach, systemach bezpieczeństwa i monitoringu.
Co oznacza FMCW?
Skrót FMCW oznacza radar z falą ciągłą modulowaną częstotliwością (z ang. Frequency-Modulated Continuous Wave). Stanowi on typ czujnika radarowego, który emituje ciągły sygnał transmisyjny i może zmieniać swoją częstotliwość roboczą podczas pomiaru. Co to oznacza w praktyce? Nadawany sygnał jest modulowany częstotliwościowo, dzięki czemu możliwy jest pomiar zarówno odległości, jak i prędkość poruszających się obiektów. Radary FMCW znajdują zastosowanie wszędzie tam, gdzie zachodzi konieczność pomiaru bardzo małych odległości i wymagana jest wysoka niezawodność pomiaru.
Zastosowania produktu
- Automatyczne oświetlenie zewnętrzne
- Automatyczne otwieranie drzwi
- Zaawansowany monitoring całego domu
- Energia biurowa (klimatyzacja, oświetlenie)
- Inteligentne urządzenia domowe
- Inteligentne systemy bezpieczeństwa
Czujnik wykorzystuje technologię FMCW pracującą w paśmie 24 GHz.

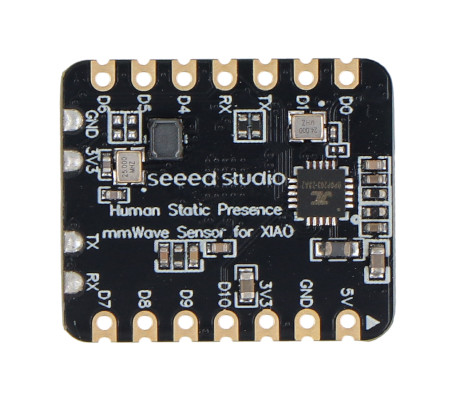

Rozmieszczenie elementów.

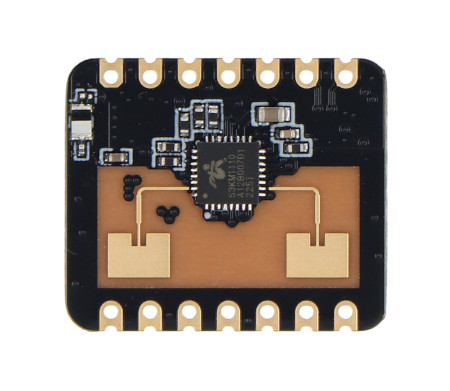

Rozmieszczenie elementów na płytce
- Antena Bluetooth
- Antena czujnika mmWave
- Układ główny mmWave
- Układ Bluetooth
Specyfikacja techniczna modułu
- Typ: czujnik obecności człowieka
- Częstotliwość pracy: od 24 GHz do 24,25 GHz
- Napięcie zasilania: DC 3,3 V
- Pojemność zasilacza: > 200 mA
- Średni prąd roboczy: 79 mA
- Modulacja: FMCW
- Interfejs: GPIO (poziom IO 3,3 V), UART
- Zasięg wykrywania: od 0,75 m do 6 m (regulowany)
- Kąt detekcji: ±60°
- Rozdzielczość odległości: 0,75 m
- Pasmo przesunięcia: 250 MHz
- Temperatura otoczenia: od -40°C do 85°C
- Wymiary: 18 x 22 mm
Zawartość zestawu.
