Opis produktu: Czujnik ruchu mini PIR HC-SR505
Czujnik typu PIR pozwala na wykrywanie ruchu, wykorzystywany do wykrywania obecności człowieka w pomieszczeniach w systemach alarmowych i oświetleniowych. Sensor zasilany jest napięciem z zakresu 4,5 V do 15 V, posiada zasięg do 3 m. Wykrycie obiektu sygnalizowane jest stanem wysokim.
Cyfrowe wyjście umożliwia połączenie czujnika z dowolnym zestawem uruchomieniowym np. Arduino, STM32Discovery lub minikomputerem Raspberry Pi. Wyprowadzeniami są złącza goldpin (raster 2,45 mm) umożliwiające podłączenie sensora za pomocą przewodów.
|
Produkt kompatybilny z Arduino
|
Sposób użycia

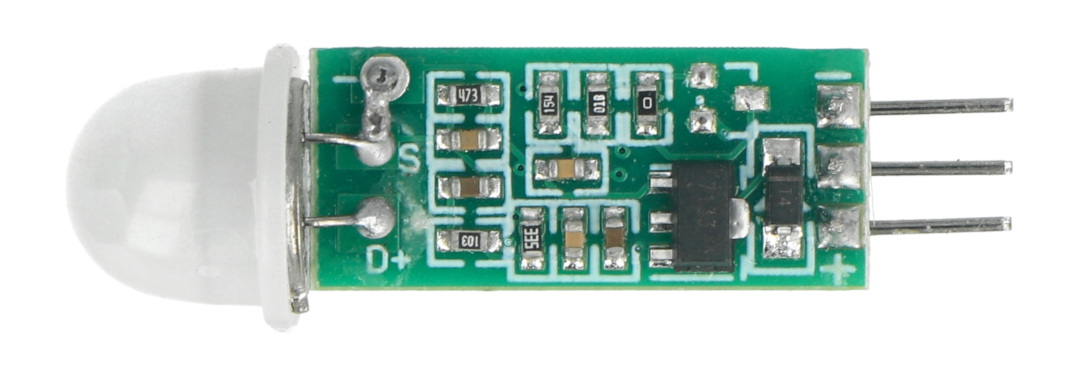

Zasilanie (4,5 V do 15 V) należy podłączyć do zewnętrznych wyprowadzeń oznaczonych odpowiednio symbolem + i - na rysunku poniżej. Wykrycie obiektu, w polu widzenia czujnika, sygnalizowane jest stanem wysokim pojawiającym się na wyprowadzeniu OUT.
Czujnik posiada trzy wyprowadzenia: zasilanie +, - oraz cyfrowy sygnał wyjściowy out,
Specyfikacja
- Napięcie zasilania DC: od 4,5 V do 15 V
- Pobór prądu w stanie czuwania: 50 μA
- Zakres pomiarowy: maks. 3 m
- Kąt widzenia: do 100 °
- Czas opóźnienia: 8 s -/+ 30 %
- Wyjście cyfrowe:
- Stan wysoki (3,3 V) - obiekt wykryty
- Stan niski (0 V) - brak obiektu
- Wymiary podstawy modułu: 23 x 10 mm
- Średnica soczewki: 10 mm
- Wysokość soczewki: 11,5 mm
