Opis produktu: Human Presence Detection Sensor - czujnik mmWave 24 GHz - DFRobot SEN0395
Płytki mmWave to seria modułów użytkowych, które pozwalają na dokonanie pomiarów związanych z czynnościami życiowymi człowieka. Human Presence Detection Sensor jest oparty na radarze przemysłowym Infineon mmWave FMCW pracującym w paśmie 24 GHz. To czujnik umożliwiający wykrycie obecności człowieka w odległości do 9 metrów, który dodatkowo umożliwia określenie także obecności statycznej - na przykład człowieka śpiącego.
Producent przygotował także szczegółowy przewodnik użytkownika, który znacząco ułatwia korzystanie z modułu. Sprawdź!

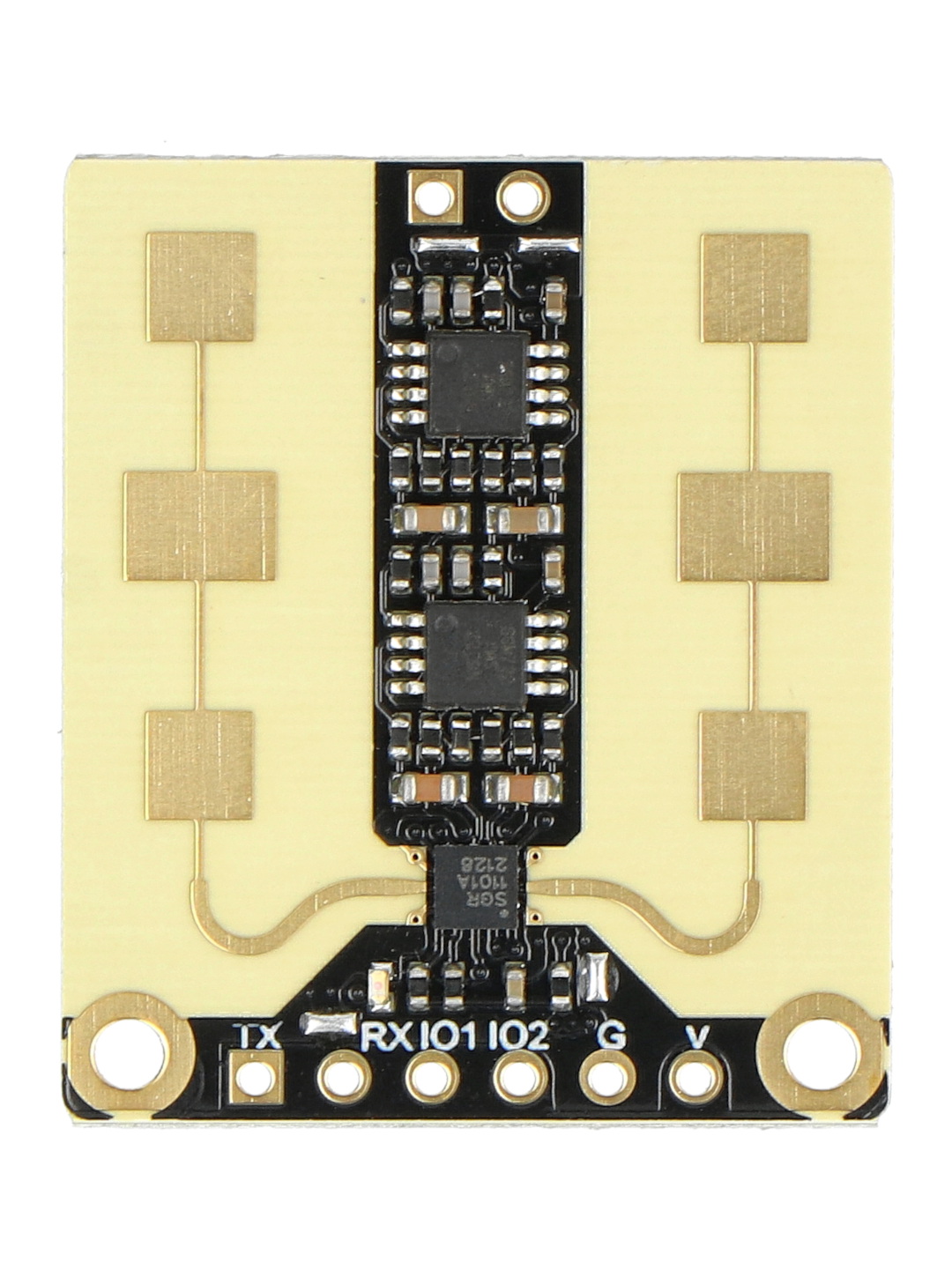

Human Presence Detection Sensor - czujnik mmWave 24 GHz - DFRobot SEN0395.

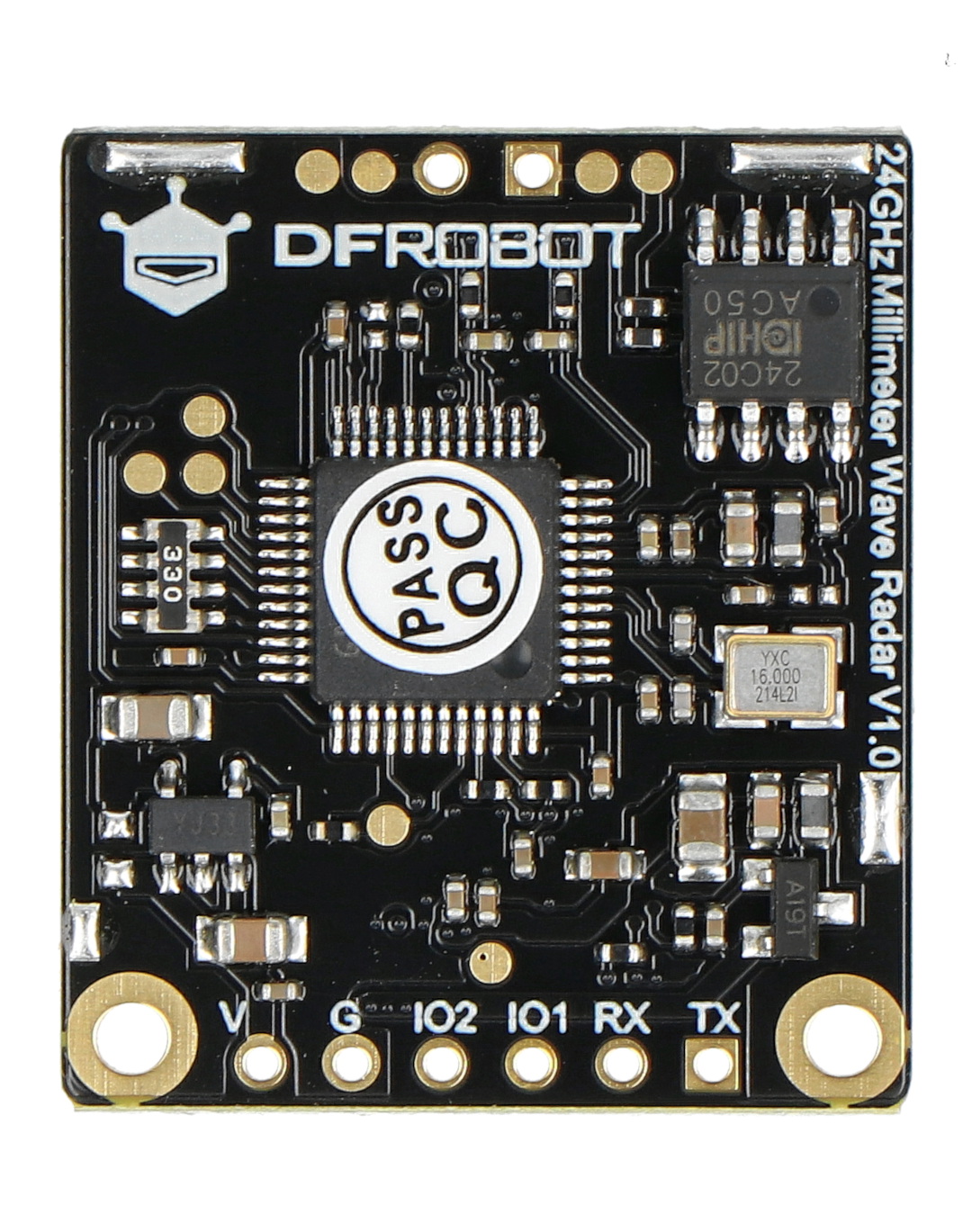

Human Presence Detection Sensor od DFRobot.
Co to jest czujnik radarowy mmWave?
Technologia radaru fal milimetrowych to bezdotykowa technologia wykrywania obiektów i określania ich odległości, prędkości oraz ich kąta nachylenia. Czujniki serii mmWave przesyłają sygnały o długości fali w widmie wysokich częstotliwości między 24 GHz a 300 GHz, zwanym również widem z zakresem milimetrowym (mm). mmWave Radar Sensor wykonuje pomiary w oparciu o technologię radaru dopplerowskiego 24 GHz mmWave. Pracuje niezależnie od czynników środowiskowych - temperatury, wilgotności, hałasu, przepływu powietrza, kurzu, światła i innych. Jest idealnym rozwiązaniem do indywidualnych zastosowań, realizacji aplikacji Smart Home, scenariuszy w inteligentnym hotelu czy szeroko rozumianym alarmie o zagrożeniu.
Radar Dopplera
Nurtują Cię pytania czym jest radar, a tym bardziej co wyróżnia radar Dopplera? Na czym polega efekt Dopplera i co ma wspólnego z promieniowaniem elektromagnetycznym? Odpowiedzi na te pytania znajdziesz w naszym artykule: Radar Dopplera – co to jest i jak działa?
Cechy modułu
- Ochrona prywatności - zastosowano technologię monitorowania FMCW, aby zapewnić możliwość nadzoru bez identyfikacji
- Silna zdolność przeciwzakłóceniowa, na którą nie ma wpływu śnieg, zamglenie, temperatura, wilgotność, kurz, światło, hałas i inne
- Kompaktowe wymiary, które umożliwiają integracje z projektami o ograniczonej przestrzeni
- Zasięg wykrywania do 9 metrów
Zawartość zestawu
- Human Presence Detection Sensor - czujnik mmWave 24 GHz - DFRobot SEN0395

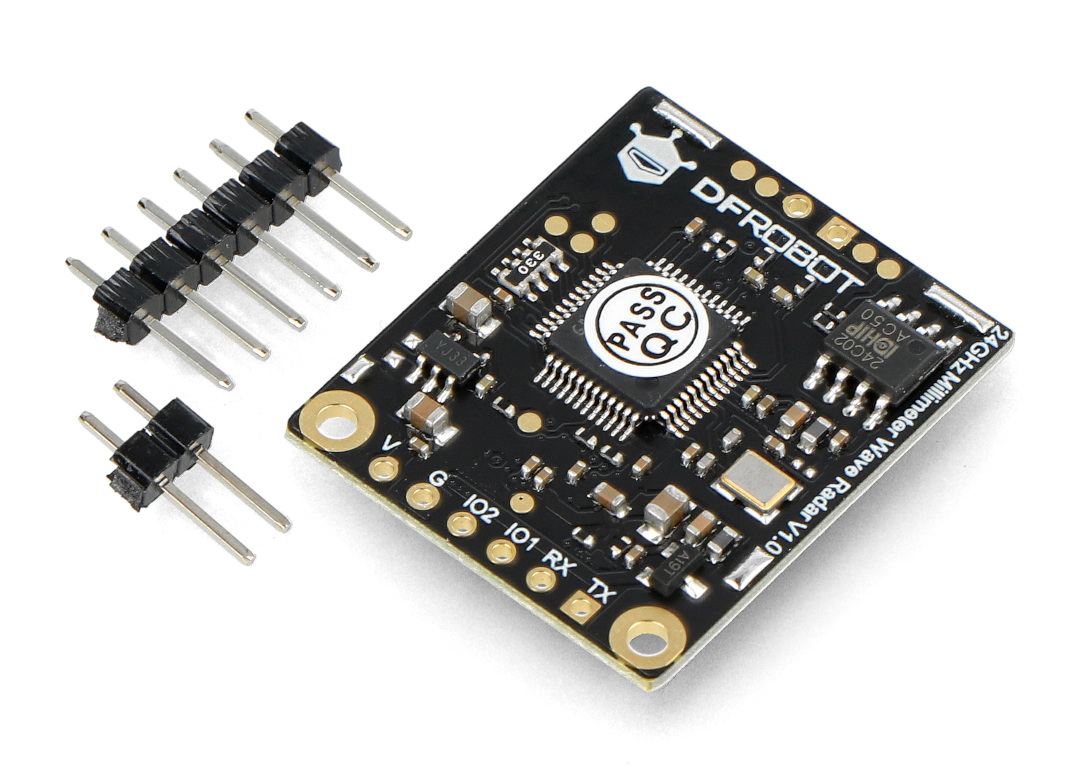

Elementy wchodzące w skład zestawu.

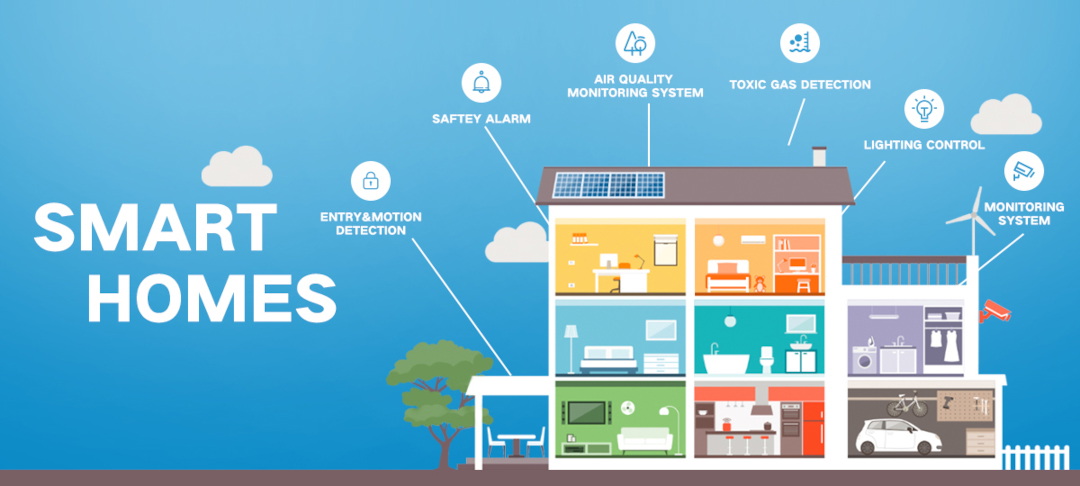

Czujniki mmWave znajdują zastosowanie w szeroko pojętej automatyce domowej.
Zastosowanie czujników mmWave 24 GHz
Czujniki obecności człowieka mmWave można zintegrować z trackerami fitness lub smartwatchami. Wykrywając ruchy ciała i postawę, czujniki mogą dostarczać dokładnych danych dotyczących kondycji, takich jak liczba wykonanych kroków, przebyty dystans i spalanie kalorii. Co więcej, czujniki te można łączyć z innymi modułami, takimi jak czujniki światła i czujniki temperatury, co pozwala na realizację aplikacji wykorzystywanych do sterowania oświetleniem i klimatyzacją. Ich wszechstronne możliwości integracji sprzyjają również szerokiemu zakresowi zastosowań, w tym między innymi projektom robotyki, rozwiązaniom Smart Home i śledzeniu obiektów logistycznych.
Specyfikacja techniczna
- Zakres zasilania: od 3,6 V do 5 V
- Pobór prądu: 90 mA
- Odległość wykrywania: 9 m
- Równoważna moc nadawania: od 9 dBM do 12 dBM
- Kąt widzenia: 100° x 40°
- Tryb modulacji: FMCW, CW
- Częstotliwość robocza: 24 GHz
- Zakres temperatury roboczej: od -40°C do 85°C
- Wymiary modułu: 24 x 28 mm
Moduł wyprodukowany przez firmę DFRobot.
