Opis produktu: DFRobot Gravity - cyfrowy czujnik ruchu PIR
Czujnik typu PIR pozwala na wykrywanie ruchu. Wykorzystywany jest do detekcji obiektów w pomieszczeniach w systemach alarmowych i oświetleniowych. Sensor zasilany jest napięciem od 3,3 do 5 V. Po podłączeniu należy poczekać 1-2 sekundy aż czujnik zrobi zdjęcie migawkowe pomieszczenia. Jeżeli po tym czasie coś się poruszy w zasięgu czujnika, pin "alarm" będzie niski. Do detekcji czujnik używa podczerwieni czyli ciepła. Czujnik może być używany do sterowania oświetleniem, jeżeli ktoś znajduje się w zakresie czujnika, światło zostanie włączone, jeżeli nikogo nie będzie, światło będzie wyłączone. Podłączenie czujnika jest łatwiejsze dzięki złączu Gravity.

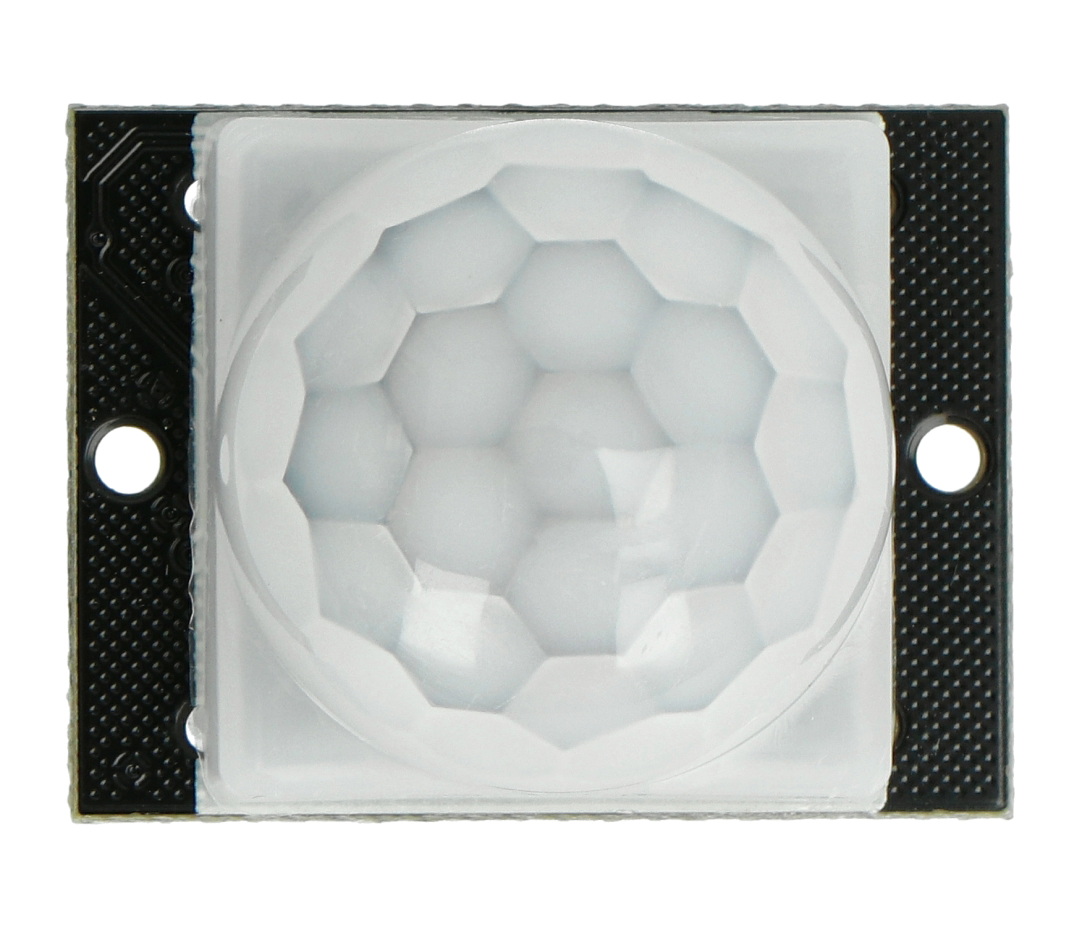

DFRobot Gravity - cyfrowy czujnik ruchu PIR.
Przykład podłączenia czujnika
Na schemacie przedstawiono przykład podłączenia czujnika PIR z modułem Gravity LED RGB oraz płytką rozszerzeń. Najlepszą opcją do podłączenia jest wykorzystanie płytki rozszerzeń Gravity IO Expansion Shield oraz Arduino. Czujnik może pracować z napięciem 3,3 V co czyni go kompatybilnym z Raspberry Pi, Intel Edison, Intel Joule i Curie.
Specyfikacja techniczna cyfrowego czujnika ruchu PIR
- Rodzaj czujnika: cyfrowy
- Napięcie zasilania: od 3 V do 5 V
- Natężenie prądu: 50 uA
- Temperatura pracy: od 0 ℃ do 70 ℃
- Poziom wyjścia (wysoki): 4 V
- Poziom wyjścia (niski): 0,4 V
- Kąt wykrywania: 110 °
- Odległość wykrywania: 7 m
- Wymiary: 38 x 36 mm
- Waga: 25 g
- Złącze: Gravity - przewód zestawie
Wyprowadzenia czujnika
Czujnik został wyposażony w złącze Gravity co ułatwia jego podłączenie. Zasilany jest napięciem z zakresu 3 V - 5 V.
| Nr |
Opis |
|---|---|
| 1 | Cyfrowe wyjście sygnału |
| 2 | Napięcie zasilania od 3 V do 5 V |
|
3 |
Masa układu |
|
4 |
Zworka
|
|
5 |
Potencjometr - dostosowanie opóźnienia wyzwalania od 0,5 s do 50 s |
