Opis produktu: DFRobot Gravity - VL53L0X time-of-flight - czujnik odległości I2C
Cyfrowy czujnik zbliżeniowy wykonuje pomiar metodą time-of-flight. Działa w zakresie od 3 do 200 cm z dokładnościa do +/- 3%. Zasilany jest napięciem od 3,3 do 5 V, posiada wbudowany regulator napięcia, komunikuje się poprzez magistralę I2C. Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniem jest złącze Gravity umożliwiające podłączenie modułu za pomocą przewodu dołączonego w zestawie. Metoda time-of-flight polega na mierzeniu czasu od wyemitowania impulsu z lasera podczerwonego do jego powrotu do detektora. Jest niezależny od odbicia światła od obiektu.

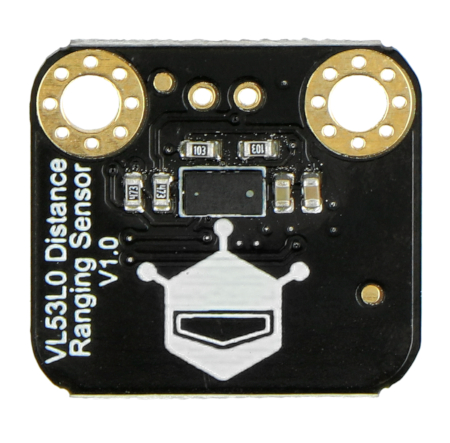

DFRobot Gravity - VL53L0X time-of-flight - czujnik odległości I2C.
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Napięcie pracy: 2,8 V
- Zakres pomiarowy: od 3 do 200 cm
- Nadajnik podczerwieni: 960 nm
- Dokładność: +/- 3 %
- Pole widzenia: 25 °
- Czas pomiaru: <= 30 ms
- Interfejs: I2C
- Temperatura pracy: od - 20 do 70 °C
- Wymiary płytki: 20 x 22 mm x 2 mm
|
Produkt kompatybilny z Arduino Instrukcję podłączenia oraz przykładowy kod można znaleść pod tym adresem. |

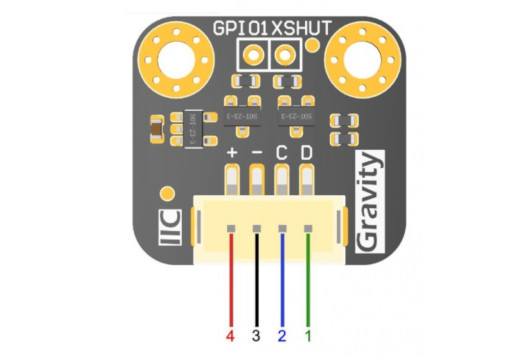

Komunikacja
Moduł komunikuje się z płytką za pomocą złącza Grove poprzez interfejs I2C.
| Nazwa |
Opis |
|---|---|
| + | Napięcie zasilania modułu od 3,3 do 5 V. |
| - |
Masa układu. |
| C | Linia zegarowa I2C. |
| D |
Linia danych I2C. |
| XSHUT |
Pin wyłączający moduł aktywowany stanem niskim. Domyślnie podciągnięty pod VDD. Stan niski przełącza czujnik stan czuwania. Szczegóły w dokumentacji. |
| GPIO1 | Programowalne wyjście przerwania. Szczegóły w dokumentacji. |
