Opis produktu: Czujnik uderzenia - Iduino SE020
Czujnik uderzenia, którego sygnał po zderzeniu z jakimś przedmiotem, przejdzie na stan wysoki. Pracuje z napięciem 5 V. Na płytce znajduje się złącze 3-pin.

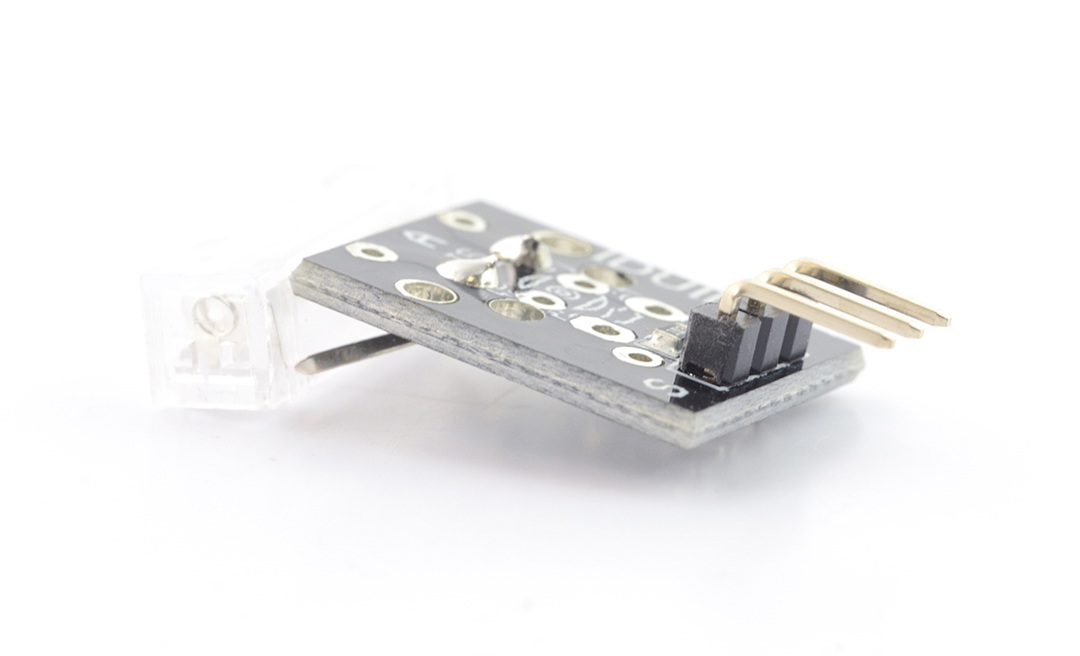

Czujnik uderzenia - Iduino SE020.
Podłączenie czujnika uderzenia
Czujnik współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe, w tym również Arduino. W celu odczytania danych wystarczy podłączyć zasilanie oraz pin wyjściowy do dowolnego wejścia mikrokontrolera i odczytać jego stan.
Przykład podłączenia z Arduino.
| PIN | Opis |
|---|---|
| VCC | Napięcie zasilania 5 V. |
| GND | Masa układu. |
| S | Sygnał cyfrowy. |
Specyfikacja czujnika uderzenia
- Napięcie zasilania: 5 V
- Rodzaj: cyfrowy
- Złącze 3-pin
- Wymiary: 28 x 15 mm
- Masa: 1,5 g
Prosty czujnik zderzenia do rozmaitych zastosowań
Czujnik uderzenia Iduino SE020 działa w oparciu o prosty, mechaniczny sensor, wyposażony w specjalną, metalową sprężynkę, umieszczoną w tworzywowej obudowie z dwoma wyprowadzeniami drutowymi.
Po wykryciu zderzenia z innym obiektem, czujnik generuje drgania styków, które – po rozwarciu - odcinają przepływ prądu płynącego przez rezystor podciągający, znajdujący się na płytce czujnika. W ten sposób stan na wyjściu modułu (oznaczonym jako S) przechodzi z niskiego na wysoki.
Przykładowe zastosowania
Czujnik uderzenia Iduino SE020 może być wykorzystany jako prosty detektor kolizji w robocie mobilnym lub zdalnie sterowanym pojeździe – jego zastosowanie w takiej aplikacji jest znacznie łatwiejsze, niż użycie akcelerometru, wymagającego przynajmniej podstawowego algorytmu przetwarzającego odczyty z sensora.
Innym przykładem użycia czujnika SE020 może być prosty, amatorski detektor „antykradzieżowy”, zamocowany w sekretnym pudełku lub szufladzie. Warto jednak dodać, że w celu realnego zabezpieczenia posiadanego mienia warto stosować sprawdzone systemy alarmowe i certyfikowane czujniki ruchu – sprawdź zatem także inne produkty dostępne w tej kategorii.
