Opis produktu: Mikrofalowy czujnik ruchu HB100 - efekt Dopplera
Mikrofalowy czujnik pozwalający na wykrywanie ruchu. Wykorzystywany jest do detekcji obiektów w pomieszczeniach w systemach alarmowych i oświetleniowych. Sensor zasilany jest napięciem od 4,75 V do 5,25 V. Działa z częstotliwością 10,525 GHz.
Czujnik stosuje efekt Dopplera do wykrywania ruchu obiektów. Dzięki zastosowaniu mikrofal zamiast podczerwieni możliwe jest wykrycie obiektów odbijających fale w zakresie mikro. Dodatkowo czujnik nie jest uzależniony od temperatury otoczenia, wykrywa również obiekty nieożywione.
Specyfikacja
- Napięcie zasilania DC: od 4,75 V do 5,25 V
- Układ: HB100 (dokumentacja)
- Częstotliwość pracy: 10,525 GHz
- Pobierany prąd: 40 mA
- Zasięg detekcji: do 20 m
- Minimalna moc wyjściowa: 13 dBm EIRP
- Wysokość całkowita: 30 mm (wraz z elementami zamontowanymi w dolnej części płytki)

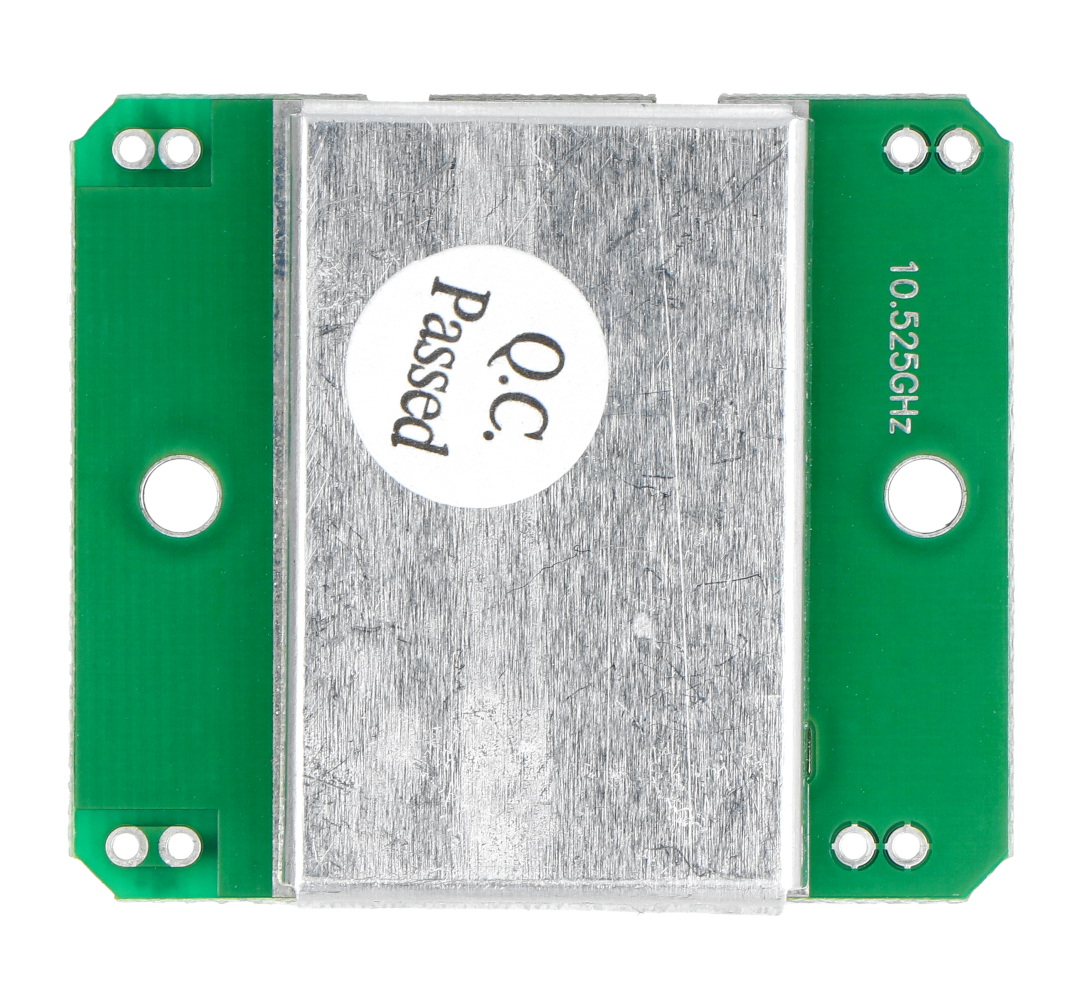

Mikrofalowy czujnik ruchu HB100.
Detekcja przy pomocy mikrofal ma liczne zalety w porównaniu do innych metod:
- Wykrywanie bezkontaktowe
- Odczyt nie zależy od temperatury, wilgotności, hałasu, powietrza, pyłu czy światła - nadaje się do pracy w trudnych warunkach otoczenia
- Duża odporność na zakłócenia radiowe
- Sygnał nieszkodliwy dla człowieka
- Szeroki zakres i duża szybkość wykrywania
- Wykrywa ruchy obiektów nieożywionych
Podłączenie
Czujnik wymaga przedwzmacniacza dla sygnału wyjściowego. Dlatego też w celu odczytu częstotliwości należy do wyjścia IF podłączyć układ przedwzmacniacza zgodnie ze schematami w dokumentacji. Dane można odczytywać również za pośrednictwem Arduino, po wcześniejszym podłączeniu układu przedwzmacniacza.
Schemat układu w trybie CW.
Schemat układu w trybie Pulse 2 kHz.
Mikrofalowy czujnik ruchu z wyjściem analogowym
Prezentowany moduł to zintegrowany, mikrofalowy czujnik ruchu HB100 - efekt Dopplera, powstający w wyniku odbicia fal o częstotliwości około 10,525 GHz od poruszającego się obiektu (np. intruza w monitorowanym pomieszczeniu). Zjawisko to powoduje powstanie sygnału zmiennego, który po demodulacji jest podawany na wyjście czujnika.
Moduł może być zasilany napięciem stałym w zakresie 4,75 V do 5,25 V i pobiera 40 mA. Do prawidłowej pracy układ wymaga zewnętrznego przedwzmacniacza – dwa przykładowe schematy przedstawiamy w opisie produktu. Zasięg detekcji to aż 20 metrów.
Kilka informacji o efekcie Dopplera
Efekt Dopplera polega na zmianie długości (a więc także częstotliwości) fali dźwiękowej lub elektromagnetycznej w wyniku wzajemnego ruchu nadajnika i odbiornika tychże fal. Obiekt poruszający się na drodze propagacji fali staje się – poprzez zjawisko odbicia – niejako źródłem nowej fali, stąd możliwa jest budowa czujnika, działającego na zasadzie refleksyjnej (odbiciowej).
Jako przykład naturalnego „zastosowania” tego zjawiska, warto przywołać wykorzystujące efekt Dopplera zwierzęta – przede wszystkim nietoperze. Oprócz samej echolokacji (lokalizacji zarówno dużych przeszkód, jak i maleńkich owadów za pomocą nasłuchu odbitych fal ultradźwiękowych), te niepozorne zwierzęta potrafią rozpoznać kierunek ruchu owada, dostosowując swoje zachowanie w celu zwiększenia skuteczności polowania.
