Opis produktu: TMOS PIR - czujnik obecności i ruchu - STHS34PF80 - moduł rozszerzeń Unit - M5Stack U185
TMOS PIR Unit od M5Stack to wysokoczuły moduł czujnika podczerwieni, oparty na układzie STHS34PF80, przeznaczony do detekcji ruchu i obecności. Działa w oparciu o zasadę promieniowania ciała według prawa Plancka, co umożliwia precyzyjne monitorowanie temperatury otoczenia oraz wykrywanie obiektów statycznych i ruchomych. Dzięki polu widzenia 80° i zasięgowi do 2 m czujnik sprawdzi się w wielu aplikacjach, takich jak inteligentne oświetlenie, systemy alarmowe czy meble automatyczne. Moduł komunikuje się przez interfejs I2C (domyślny adres 0x5A), oferując regulowaną częstotliwość próbkowania (od 0,25 Hz do 30 Hz) i tryby wzmocnienia (domyślny oraz szeroki). TMOS PIR jest kompatybilny z modułami deweloperskimi M5Stack, w tym Core Basic, Core2 i CoreS3, a w zestawie znajduje się przewód Grove ułatwiający integrację.

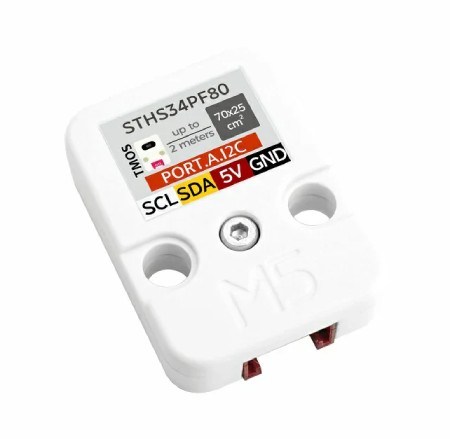

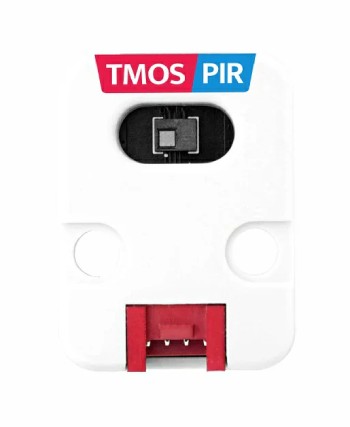

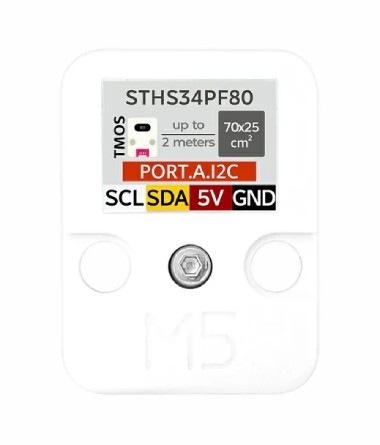

TMOS PIR - czujnik obecności i ruchu - STHS34PF80 - moduł rozszerzeń Unit - M5Stack U185.
Czujnik podczerwieni o wysokiej czułości do wykrywania obecności i ruchu.
Główne cechy TMOS PIR
- Wysoka czułość: precyzyjna detekcja ruchu i obecności w oparciu o promieniowanie cieplne
- Szerokie pole widzenia: 80° zapewnia większy zakres monitorowania
- Regulacja czułości: tryby domyślny i szeroki dla różnych warunków środowiskowych
- Komunikacja I2C: łatwa integracja z mikrokontrolerami (adres 0x5A)
- Regulowana częstotliwość próbkowania: od 0,25 Hz do 30 Hz, dopasowana do różnych zastosowań
- Kompaktowe wymiary: tylko 32 x 24 x 8 mm i masa 4,4 g
W naszej ofercie znajdziesz także inne moduły M5Stack
Podłączenie i kompatybilność modułu
Moduł TMOS PIR wykorzystuje interfejs I2C (domyślny adres: 0x5A) i jest kompatybilny z modułami deweloperskimi M5Stack, takimi jak Core Basic, Core2, CoreS3, a także Atom Lite, Atom Matrix oraz StickC Plus. Połączenie realizuje się za pomocą dołączonego przewodu Grove. Przykładowe piny dla M5Core2:
- SCL: G33 (dla PORT.A) / G13 (dla PORT.C)
- SDA: G32 (dla PORT.A) / G14 (dla PORT.C)
- VCC: 5 V
- GND: GND
Zastosowania modułu
- Systemy alarmowe i bezpieczeństwa: detekcja ruchu w zabezpieczeniach domowych i komercyjnych
- Inteligentne oświetlenie: automatyczne sterowanie światłem w pomieszczeniach
- Automatyka meblowa: wykrywanie obecności
- IoT: integracja w systemach zarządzania przestrzenią i magazynami
- Smart storage cabinets: czujnik obecności w nowoczesnych szafkach magazynowych

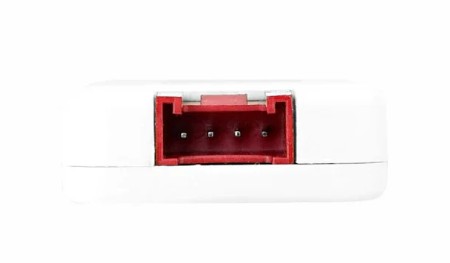

Komunikuje się za pośrednictwem I2C i posiada interfejs Grove.
Obsługuje regulowaną częstotliwość próbkowania i tryby wzmocnienia.
Specyfikacja techniczna TMOS PIR
- Sensor: STHS34PF80
- Zasięg detekcji: do 2 m
- Minimalna wielkość detekcji: 70 x 25 cm²
- Pole widzenia (FOV): 80°
- Częstotliwość próbkowania: od 0,25 Hz do 30 Hz
- Długość fali podczerwieni: od 5 µm do 20 µm
- Czułość na podczerwień: 2000 LSB/°C
- Dokładność: ± 0,3°C
- Tryby wzmocnienia: domyślny, szeroki
- Wymiary: 32 x 24 x 8 mm
- Masa: 4,4 g
Zawartość zestawu
- 1x TMOS PIR Unit
- 1x Przewód połączeniowy Grove - długość 20 cm
