Opis produktu: Scale Kit with Weight Unit - zestaw do budowy wagi - 200 kgs - HX711 - M5Stack K121

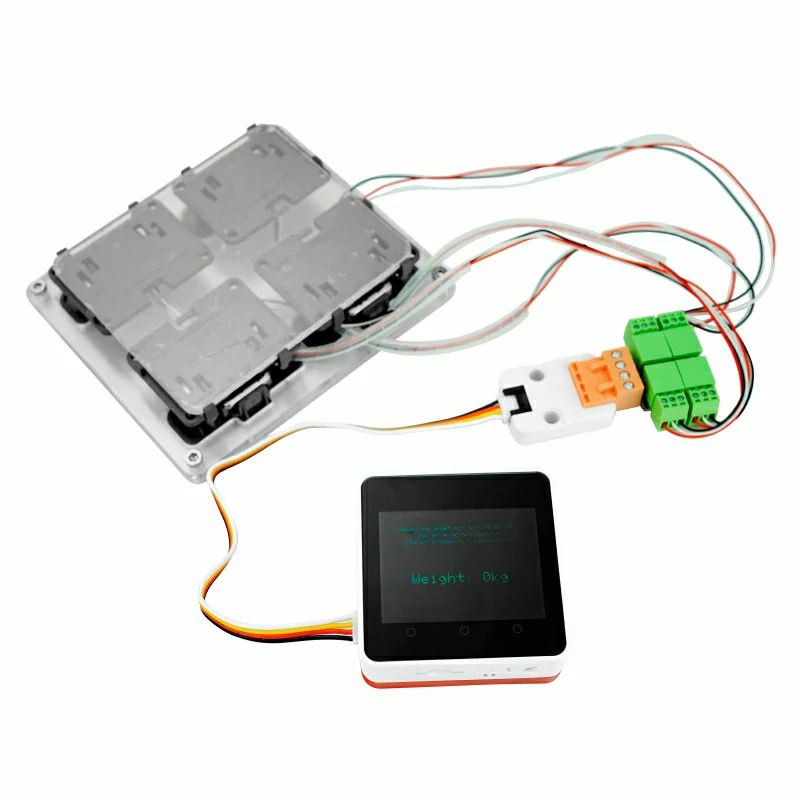

Zestaw Scale Kit with Weight Unit składa się z czterech czujników nacisku - tensometrów półmostkowych, 24-bitowego przetwornika analogowo-cyfrowego z układem HX711 w postaci rozszerzenia typu Unit, przewodu Grove oraz taśmy montażowej. Wymienione elementy w połączeniu z modułem deweloperskim M5Stack i podstawką mogą służyć jako precyzyjna waga oparta na IoT. Całkowity zakres ważenia wynosi 200 kgs.
Sprawdź także przewodnik użytkownika przygotowany przez producenta M5Stack!

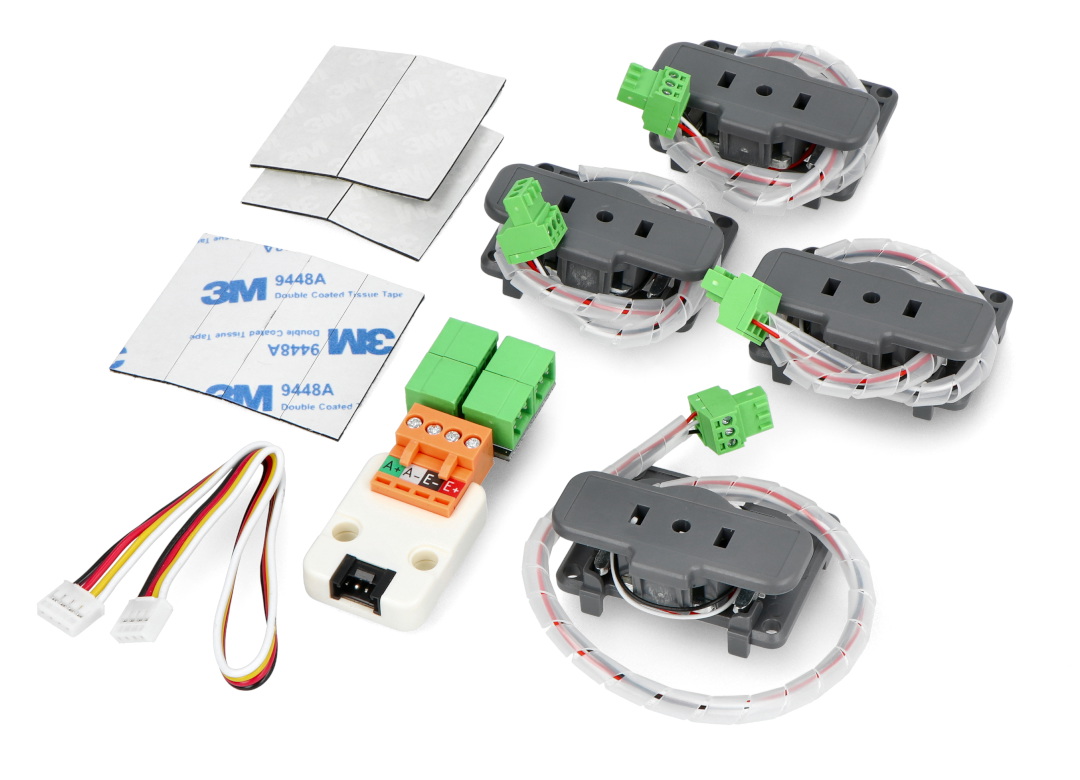

Elementy wchodzące w skład zestawu.
M5Stack Core i nakładka akrylowa nie są częścią zestawu.
Czujnik tensometryczny zasada działania
Czujniki tensometryczne stanowią główny element każdej wagi elektronicznej. Z reguły umieszcza się je pod podporami lub nakładkami, aby zapewnić równomierne obciążenie. Tensometry w technice pomiarowej na ogół pracują w układzie tzw. mostka, najczęściej spotykany to mostek Wheatshone’a. Zasada działania tensometru polega na pomiarze naprężenia i rezystancji, które wywołuje nacisk ważonego elementu.
Do poprawnej pracy Scale Kit with Weight Unit konieczne jest użycie modułu z mikrokontrolerem (np. M5Stack Core, M5Stack Core2, M5Atom, M5StickC, M5StickC Plus, CoreInk czy M5Paper - do nabycia osobno) oraz dwóch nakładek / podstawek (np. akrylowych) o długości boku nie większej niż 50 cm.
Specyfikacja techniczna zestawu
- Typ: waga elektroniczna
- Całkowity zakres ważenia: 200 kgs
- Przetwornik analogowo-cyfrowy
- układ: HX711
- rozdzielczość: 24-bity
- programowalne wzmocnienie: 32, 64 i 128
- szybkość transmisji danych wyjściowych: 10 SPS
- Czujnik nacisku
- rodzaj: tensometryczny, półmostkowy
- czułość wyjściowa: 1,0 ± 0,1 mV/V
- nieliniowość: 0,3% FS
- zintegrowana dokładność: 0,3% FS
- wyjście zerowe: ± 0,3 mv/V
- różnica między górną i dolną impedancją każdego tensometru: 0,8 Ohm
- impedancja wyjściowa: 1000 ± 5 Ohm
- Wymiary opakowania: 105 x 65 x 40 mm
- Masa elementów zestawu: 92,5 g

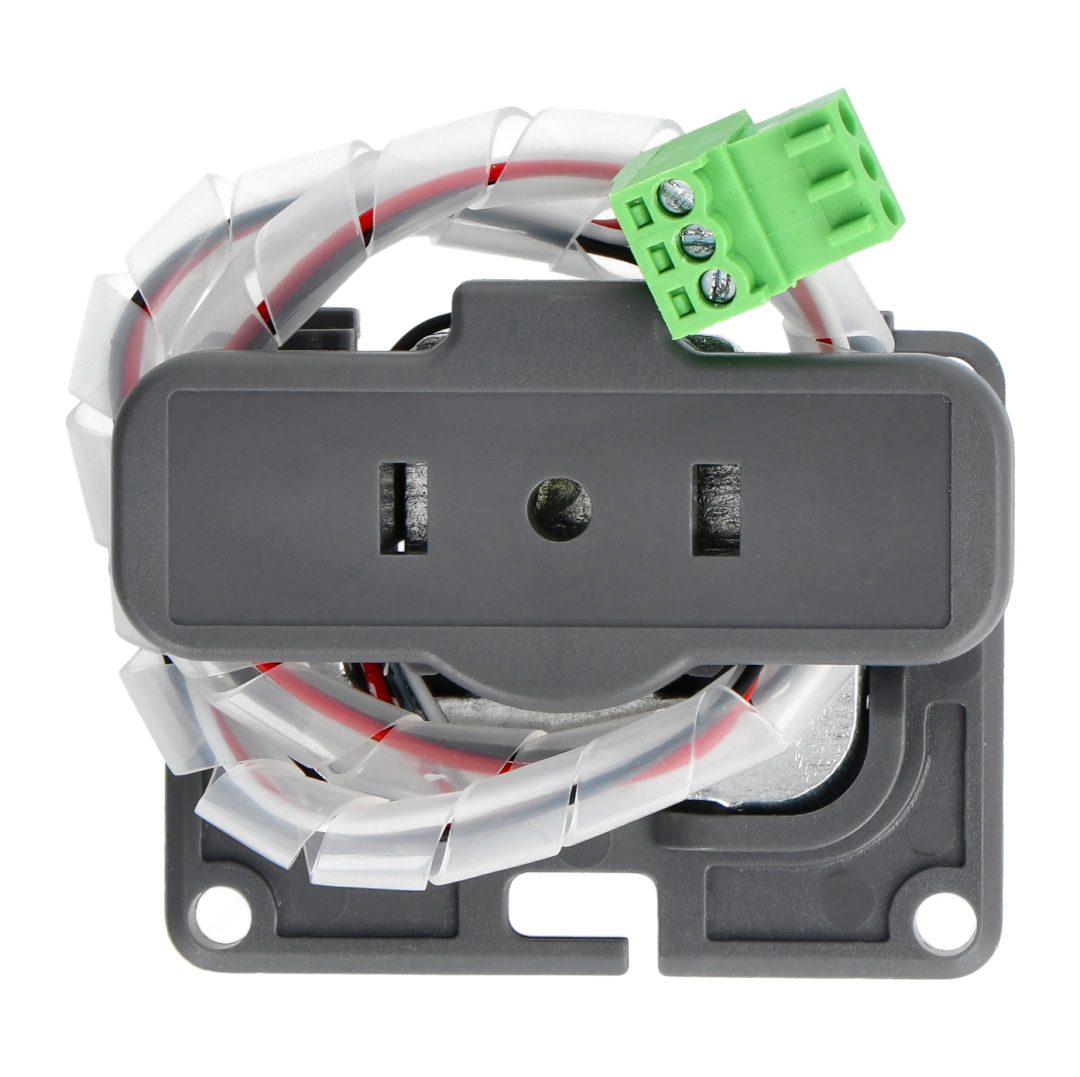

Czujnik nacisku - czujnik tensometryczny.

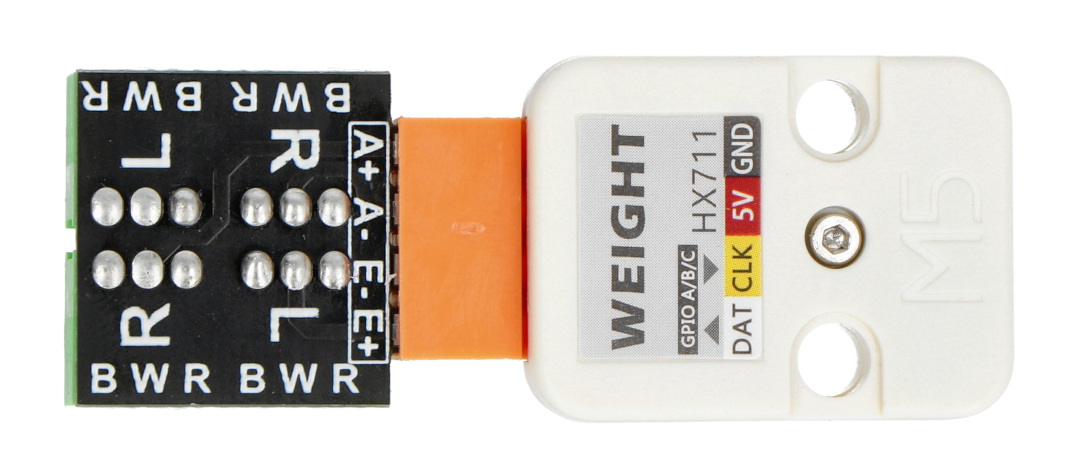

Przetwornik z układem HX711.
Zawartość zestawu
- Czujnik nacisku - tensometryczny - rezystancyjny z wyprowadzonymi przewodami - 4 sztuki
- Przetwornik analogowo-cyfrowy HX711 - w postaci rozszerzenia typu Unit - 1 sztuka
- Przewód połączeniowy ze złączem Grove - o długości 20 cm - 1 sztuka
- Taśma montażowa dwustronna - 39 x 20 x 0,8 mm - 4 sztuki
- Taśma montażowa dwustronna - 39 x 12 x 0,8 mm - 4 sztuki
