Opis produktu: Kmeter Unit - czujnik temperatury z termoparą - MAX31855 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
Moduł Kmeter Isolation Unit to zintegrowany czujnik termopary typu K, który łączy w sobie funkcje akwizycji, izolacji i komunikacji. Wykorzystuje układ STM32F030 oraz 14-bitowy cyfrowy układ konwersji termopary MAX31855KASA+T do precyzyjnego pomiaru i konwersji temperatury. MCU oparty na STM32F030 obsługuje akwizycję danych i interfejs komunikacyjny I2C. Do izolacji sygnałów używany jest izolator sygnału CA-IS3641HW. Urządzenie umożliwia korzystanie z sond termoparowych o zakresie pomiarowym od -200°C do 1350°C, wykorzystując standardowy interfejs typu K. Moduł ten znajduje swoje zastosowanie w zbieraniu danych temperatury, kontroli i monitorowaniu.
Kmeter Unit - czujnik temperatury z termoparą - MAX31855 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack.
Moduł Kmeter Isolation Unit to zintegrowany czujnik termopary typu K.Cechy szczególne modułu
- Wydajny rdzeń ARM Cortex-M0 STM32F030 z obsługą aktualizacji oprogramowania sprzętowego I2C
- Układ cyfrowego przetwarzania termopary MAX31855KASA+T o rozdzielczości 0,25°C i dokładności ±2%
- Obsługa sond typu K o zakresie pomiarowym od -200°C do 1350°C
- Adres interfejsu komunikacyjnego I2C: 0x66
- Izolacja sygnałów w celu poprawy stabilności, bezpieczeństwa i niezawodności
- Kompatybilność z platformami programistycznymi Arduino i UIFlow
Zawartość zestawu
- 1x Kmeter Isolation Unit
- 1x sonda termoparowa typu K (zakres pomiarowy od -50°C do 250°C, długość przewodu 1 m)
- 1x kabel HY2.0-4P (20 cm)
Specyfikacja techniczna
- Producent: M5Stack
- Model: U133-V11
- Mikrokontroler: STM32F030, ARM Cortex-M0, 48 MHz,
- Pamięć Flash: 64 K
- Pamięć SRAM: 4 K
- Układ czujnika temperatury: MAX31855KASA+T
- Układ izolujący sygnał: CA-IS3641HW
- Rozdzielczość: 14-bitowa
- Zakres temperatury pracy termopary: -200-1350°C
- Typ termopary: K
- Maksymalna częstotliwość próbkowania: 10 Hz
- Zakres częstotliwości zegara interfejsu SPI: Do 5 MHz
- Dokładność pomiaru: ±2°C
- Wymiary: 56 mm x 24 mm x 9,6 mm
- Masa: 10,1 g

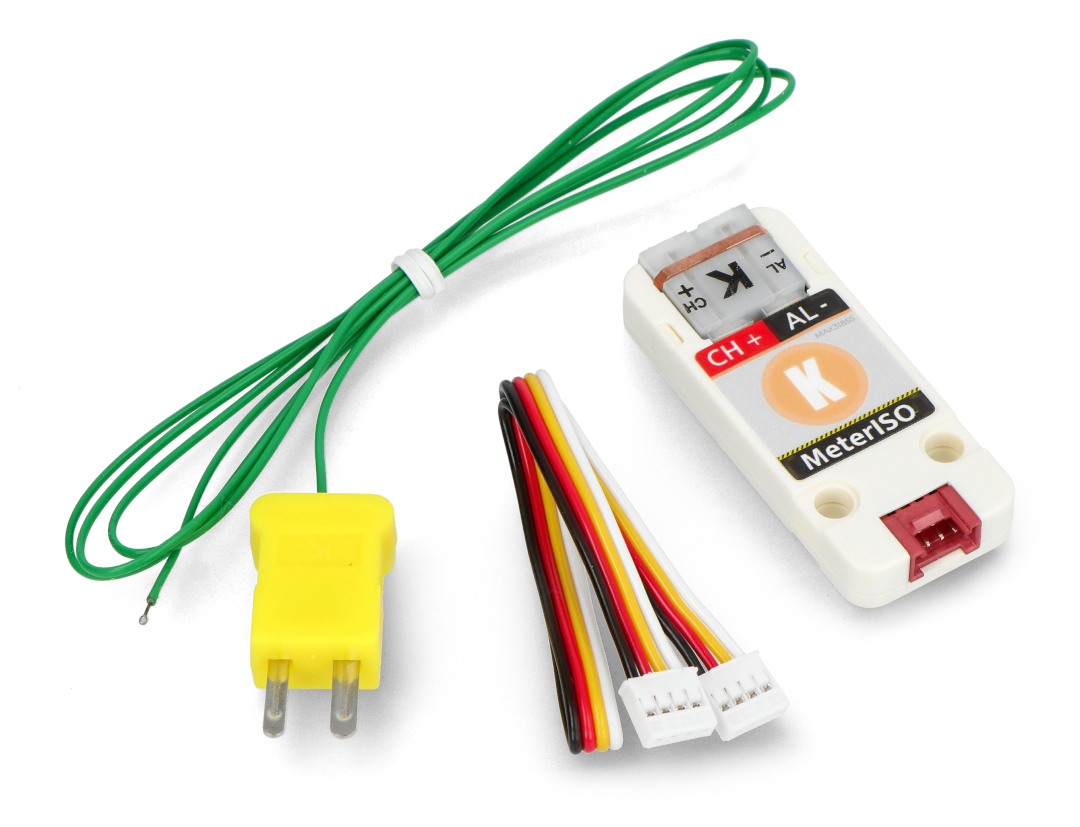

Wykorzystuje układ STM32F030 oraz 14-bitowy cyfrowy układ konwersji termopary MAX31855KASA+T do precyzyjnego pomiaru i konwersji temperatury.
