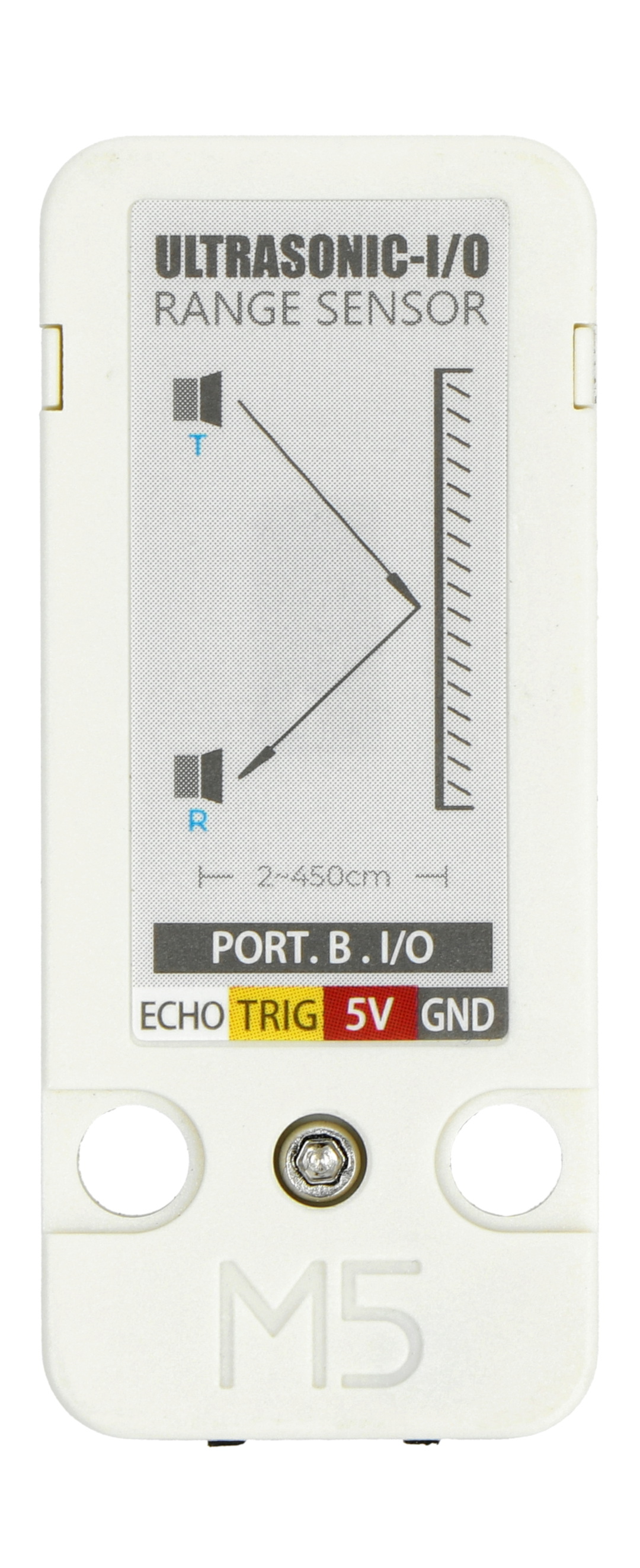

Opis produktu: Ultradźwiękowy czujnik odległości I/O RCWL-9620 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
Rozszerzenie z serii Unit - ultradźwiękowy czujnik odległości, wyprodukowany przez firmę M5Stack. Moduł jest kompatybilny z modułami deweloperskimi M5Stack Core, M5Atom oraz M5Stick. Został wyposażony w układ RCWL-9620, pozwalający na precyzyjne zmierzenie odległości i wykrycie przeszkody w zakresie od 20 mm do 4500 mm. Sam pomiar określany jest z dokładnością około 2%. W celu podłączenia rozszerzenia z modułami głównymi wykorzystywane są przewody typu Grove. Dedykowany przewód połączeniowy o długości 20 cm znajduje się w zestawie.
Cechy szczególne czujnika
- I/O RCWL-9620 umożliwia precyzyjny pomiar odległości w zakresie od 2 cm do 450 cm z dokładnością około 2%. Gdy pomiar jest większy niż 350 cm następuje niewielkie opóźnienie w przesyle danych
- Szeroki kąt widzenia 60 stopni sprawia, że sensor wykrywa także obiekty, które nie znajdują się bezpośrednio na wprost niego
- Do określenia odległości od przeszkody czujnik mierzy czas między wysłaniem a odebraniem sygnału impulsowego
- Znajduje zastosowanie w robotach unikających przeszkody, projektach polegających na pomiarze odległości czy wykrywaniu obiektów
- Został wyposażony w układ RCWL-9620

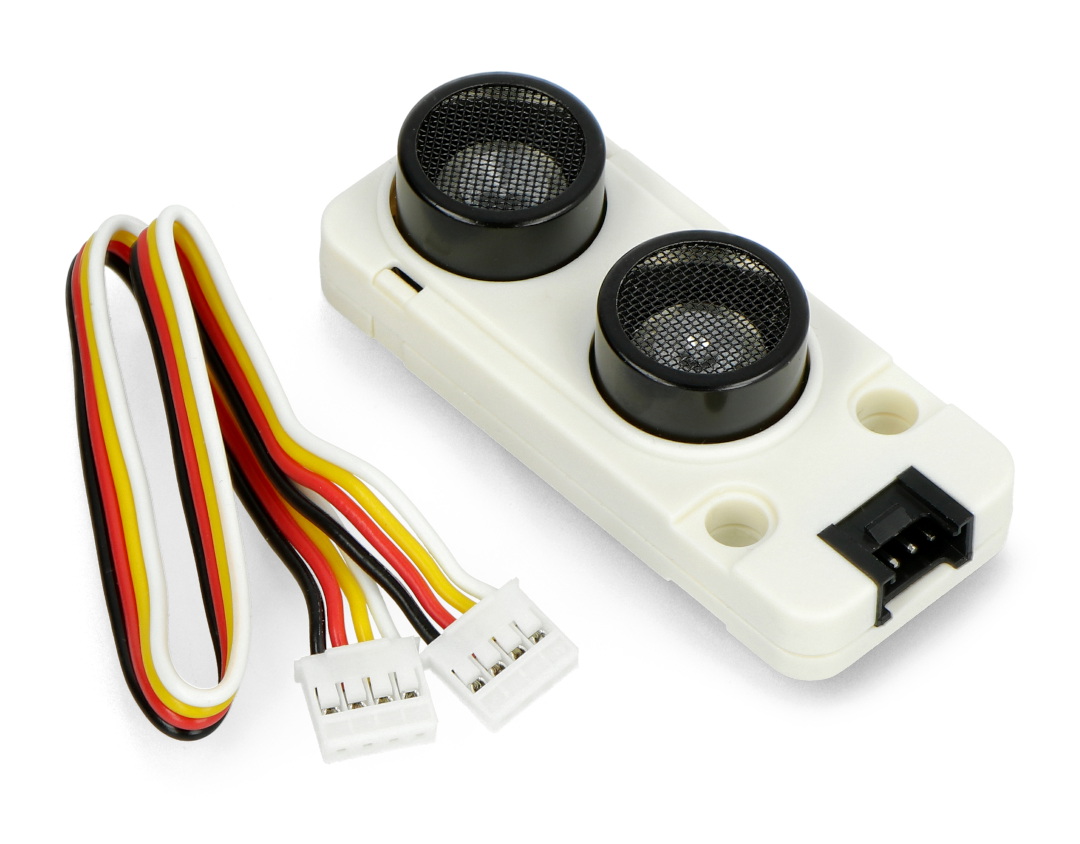

W zestawie z czujnikiem znajduje się także przewód połączeniowy o długości 20 cm.
Ultradźwiękowy czujnik odległości I/O RCWL-9620 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack.
Specyfikacja techniczna czujnika
- Kompatybilny z modułami deweloperskimi: M5Stack Core, M5Atom, M5Stick
- Wbudowany układ: RCWL-9620
- Interfejs komunikacyjny: I/O
- Martwe pole: od 0 mm do 20 mm
- Zakres pomiaru odległości: od 20 mm do 4500 mm
- Dokładność pomiaru: ± 2%
- Częstotliwość pracy: 40 kHz
- Czułość czujnika: -65 dB
- Kąt widzenia: ± 60°
- Prąd roboczy: 3 mA
- Obsługiwane platformy programistyczne: Arduino, UlFlow (Blockly, Python)
- Moduł kompatybilny z LEGO
- Wymiary modułu: 56 x 24 x 15 mm
- Masa: 11,5 g
Zawartość zestawu
- Ultradźwiękowy czujnik odległości I/O RCWL-9620 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
- Przewód połączeniowy zakończony złączem Grove - długość 20 cm
