Opis produktu: AC Measure - czujnik prądu przemiennego 100-240 V AC - HLW8032 - moduł rozszerzeń Unit do modułów deweloperskich - M5Stack U164
Moduł rozszerzeń Unit od M5Stack w postaci czujnika prądu przemiennego 100-240 V AC wyposażony w układy STM32 i HLW8032. Umożliwia monitorowanie parametrów prądu, napięcia czy mocy w czasie rzeczywistym. Dostęp do zmierzonych danych jest bardzo prosty i szybki, dzięki komunikacji poprzez magistralę I2C. AC Measure znajduje zastosowanie wszędzie tam, gdzie zachodzi konieczność gromadzenia danych o zasilaniu, przy budowie inteligentnych urządzeń czy w optymalizacji procesów.
Producent przygotował także przewodnik użytkownika, w którym znajdziesz schemat układu oraz przykładowe kody programu - sprawdź!
AC Measure - czujnik prądu przemiennego 100-240 V AC - HLW8032 - moduł rozszerzeń Unit do modułów deweloperskich - M5Stack U164.

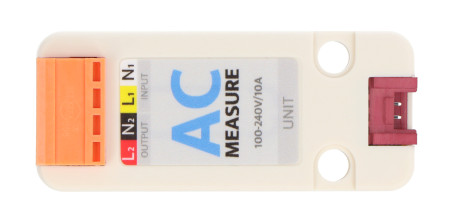

Czujnik prądu przemiennego 100-240 V AC.
Cechy szczególne modułu
- Wyposażony w wydajny MCU - STM32G030, 32-bitowy ARM Cortex M0+ z 64 kB pamięci Flash i 8 kB pamięci RAM.
- Umożliwia pomiar jednofazowego prądu przemiennego AC w zakresie od 100 V do 240 V / 10 A.
- Posiada zabezpieczenie w postaci układu izolującego AC B0505ST16-W5, który zapewnia mu niezawodną i bezpieczną pracę.
- Znajduje zastosowanie w projektach gromadzących dane o zasilaniu, a także przy budowie inteligentnych urządzeń domowych, gniazd pomiarowych czy stacji ładowania pojazdów elektrycznych.
Specyfikacja techniczna
- Typ modułu: czujnik prądu zmiennego AC
- Rodzaj modułu: moduł rozszerzeń Unit do modułów deweloperskich
- Układ sterujący: STM32G030, ARM Cortex M0+ 32-bitowy, z 64 kB Flash i 8 kB RAM
- Układ czujnika napięcia: HLW8032
- Zakres pomiaru: od 100 V do 240 V AC / 10 A
- Układ izolujący AC: B0505ST16-W5
- Układ komunikacyjny: EL357NB
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x42
- Programowanie: UIFlow, Arduino
- Wymiary modułu: 56 x 24 x 10,3 mm
- Masa płytki: 11,2 g

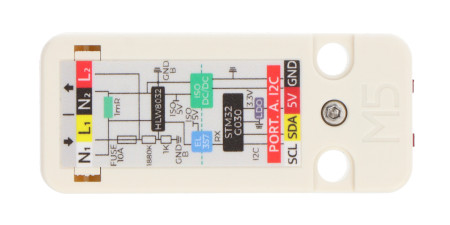

Bezpośrednio na obudowie modułu został umieszczony schemat układu.

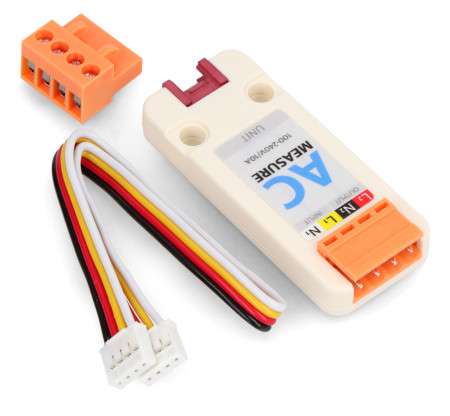

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- AC Measure - czujnik prądu przemiennego 100-240 V AC - 1 sztuka
- Przewód połączeniowy Grove - o długości 20 cm - 1 sztuka
- Złącze śrubowe 1x4 pin - raster 3,96 mm - 1 sztuka
